Номер по Госреестру СИ: 92403-24
92403-24 Комплект мер толщины никелевого покрытия
(Обозначение отсутствует)
Назначение средства измерений:
Комплект мер толщины никелевого покрытия (далее - комплект мер) предназначен для воспроизведения и (или) хранения значений физической величины толщин никелевого покрытия, используемых для проведения поверки, настройки и калибровки толщиномеров никелевого покрытия.

Внешний вид.
Комплект мер толщины никелевого покрытия
Рисунок № 1

Внешний вид.
Комплект мер толщины никелевого покрытия
Рисунок № 2

Внешний вид.
Комплект мер толщины никелевого покрытия
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Комплект мер толщины никелевого покрытия. Руководство по эксплуатации. ЕРКД.766619.026РЭ», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Комплект мер толщины никелевого покрытия. Технические условия.
ТУ 26.51.66-001-62951906-2023.
ПравообладательОбщество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)
ИНН 7804420632
Адрес юридического лица: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н
Телефон (факс): (812) 640-66-92
Web-сайт: www.ntc-etalon.ru
E-mail: ntc-etalon@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)ИНН 7804420632
Адрес: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н Телефон (факс): (812) 640-66-92
Web-сайт: www.ntc-etalon.ru
E-mail: ntc-etalon@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона
ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)ИНН 7804420632
Адрес юридического лица: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н
Телефон (факс): (812) 640-66-92
Web-сайт: www.ntc-etalon.ru
E-mail: ntc-etalon@yandex.ru
К настоящему типу средств измерений относится комплект мер толщины никелевого покрытия с заводским номером 2307003.
Конструктивно меры представляют собой основание, изготовленное из жаропрочного никелевого сплава ХМ58МБЮД-ИД, с нанесенным на среднюю часть покрытием заданной толщины.
Набор мер помещают в футляр, предохраняющий меры от повреждений.

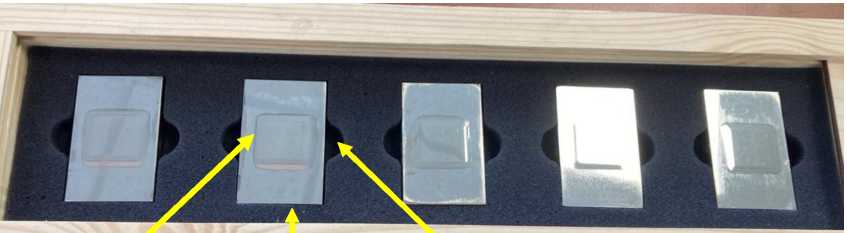

Общий вид комплекта мер толщины никелевого покрытия с указанием мест нанесения обозначения меры, заводского номера комплекта мер и толщины покрытия меры представлены на рисунке 1.

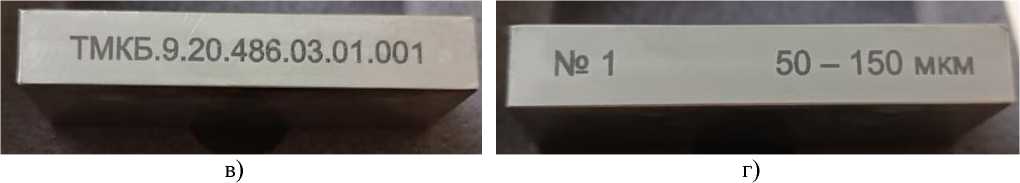

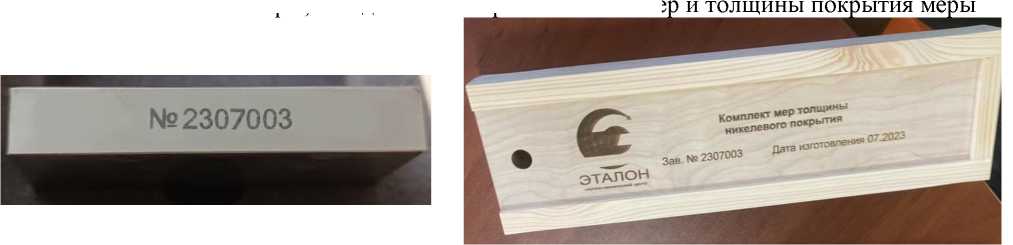

Заводской номер комплекта мер нанесен на футляр и на торец основания каждой меры (рисунок 2а и 2б). На каждое основание меры нанесена маркировка с обозначением меры (рисунок 2в) и толщиной покрытия меры (рисунок 2г). Маркировка и заводской номер нанесены методом лазерного гравирования.
Нанесение знака поверки на комплект мер не предусмотрено.
Пломбирование комплекта мер не предусмотрено.

Место нанесения
обозначения меры
Место нанесения заводского номера комплекта мер
Место нанесения толщины покрытия меры
Рисунок 1 - Общий вид комплекта мер толщины никелевого покрытия с указанием мест нанесения обозначения меры, заводского номера комплекта ме

а)
б)
Рисунок 2 - Пример маркировки мер, заводского номера комплекта мер толщины никелевого покрытия
а) заводской номер комплекта мер толщины никелевого покрытия, нанесенный на меру;
б) заводской номер комплекта мер толщины никелевого покрытия, нанесенный на футляр;
в) обозначение меры;
г) толщина покрытия меры.
Таблица 3 - Комплектность комплекта мер
|
Наименование |
Обозначение |
Количество |
|
1 Комплект мер толщины никелевого покрытия в составе: |
1 комплект | |
|
- мера (№ 1) |
ТМКБ.9.20.486.03.01.001 |
1 шт. |
|
- мера (№ 2) |
ТМКБ.9.20.486.03.01.001-01 |
1 шт. |
|
- мера (№ 3) |
ТМКБ.9.20.486.03.01.001-02 |
1 шт. |
|
- мера (№ 4) |
ТМКБ.9.20.486.03.01.001-03 |
1 шт. |
|
- мера (№ 5) |
ТМКБ.9.20.486.03.01.001-04 |
1 шт. |
|
2 Футляр |
1 шт. | |
|
3 Паспорт |
ЕРКД.766619.026ПС |
1 экз. |
|
4 Руководство по эксплуатации |
ЕРКД.766619.026РЭ |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Толщина покрытия меры ТМКБ.9.20.486.03.01.001, мкм |
от 50 до 150 |
|
Толщина покрытия меры ТМКБ.9.20.486.03.01.001-01, мкм |
от 100 до 150 |
|
Толщина покрытия меры ТМКБ.9.20.486.03.01.001-02, мкм |
от 150 до 250 |
|
Толщина покрытия меры ТМКБ.9.20.486.03.01.001-03, мкм |
от 200 до 300 |
|
Толщина покрытия меры ТМКБ.9.20.486.03.01.001-04, мкм |
от 250 до 350 |
|
Пределы допускаемой относительной погрешности воспроизведения толщины покрытия, % |
±15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость поверхности основания меры Ra, мкм, не более |
2,5 |
|
Габаритные размеры, мм: | |
|
длина |
56 ±1 |
|
ширина |
36 ±1 |
|
высота |
9,5 -0,09 |
|
Габаритные размеры зоны покрытия меры, мм | |
|
длина |
20 ±1 |
|
ширина |
20 ±1 |
|
Масса меры, кг, не более |
0,3 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха при 25°С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
