Номер по Госреестру СИ: 92419-24
92419-24 Установка трубопоршневая
(Сапфир МН-100-4,0-0,05)
Назначение средства измерений:
Установка трубопоршневая «Сапфир МН-100-4,0-0,05» (далее - ТПУ) предназначена для хранения и передачи единиц объема и объемного расхода протекающей жидкости. ТПУ применяется в качестве рабочего эталона 1-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Внешний вид.
Установка трубопоршневая
Рисунок № 1
Внешний вид.
Установка трубопоршневая
Рисунок № 2
Внешний вид.
Установка трубопоршневая
Рисунок № 3
Общие сведения
Дата публикации - 28.06.2024
Срок свидетельства -
Номер записи - 194265
ID в реестре СИ - 1417133
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
"Сапфир МН-100-4,0-0,05",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ")
Страна - РОССИЯ
Населенный пункт - г. Октябрьский, Республика Башкортостан
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Установка трубопоршневая (Сапфир МН-100-4,0-0,05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87389-22 |
Установка поверочная трубопоршневая, Сапфир МН-100-6,3-0,05 Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
1 год |
|
87390-22 |
Установка поверочная трубопоршневая, Сапфир МН-500-6,3-0,05 Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
1 год |
|
92419-24 |
Установка трубопоршневая, Сапфир МН-100-4,0-0,05 Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Установка трубопоршневая (Сапфир МН-100-4,0-0,05)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка трубопоршневая (Сапфир МН-100-4,0-0,05)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Новое Качество» (ООО «НоК»)
ИНН 6330033397
Юридический адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Карбышева, д. 28,
оф. 18
Изготовитель
Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ»)
ИНН 0265033883
Адрес: 452613, Республика Башкортостан, г. Октябрьский, ул. Космонавтов, д. 61, к. 1
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, РеспубликаТатарстан, г. Казань, ул. Журналистов, д. 2а
Правообладатель
Общество с ограниченной ответственностью «Новое Качество» (ООО «НоК»)
ИНН 6330033397
Юридический адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Карбышева, д. 28,
оф. 18
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
ТПУ ограниченный расширитель; шаровый поршень. Для измерений температуры применяются преобразователи температуры или
участок, тройник; камеры;
состоит из следующих основных элементов: калиброванный одной парой сигнализаторов прохождения шарового поршня; двухходовой переключающий кран-манипулятор приемно-пусковой
термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является однонаправленной и имеет передвижное исполнение.
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средства измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.
Заводской номер 43 в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ТПУ.

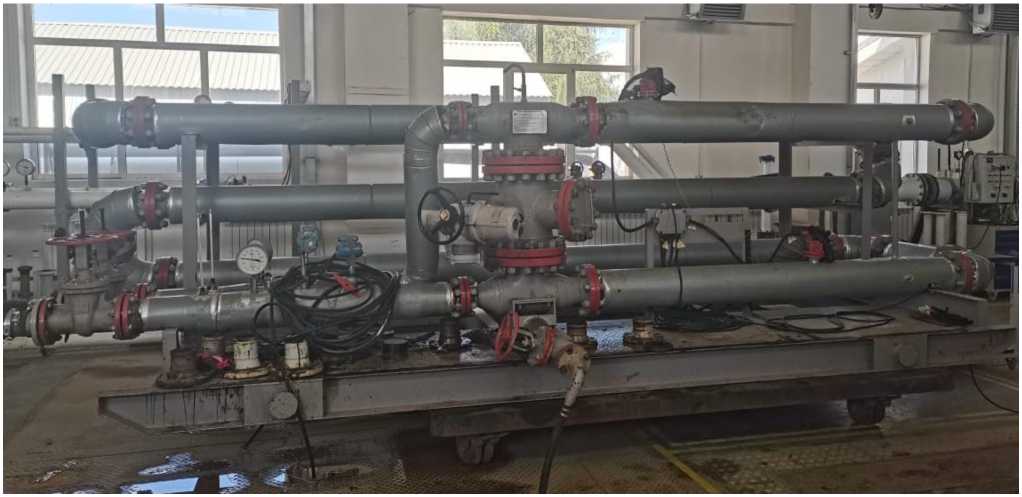

Общий вид ТПУ приведен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Установка пломб на
ТПУ осуществляется с помощью
контровочной проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:
-
- на контровочной проволоке, проходящей через отверстия шпилек, расположенных на всех присоединительных фланцах калиброванного участка ТПУ (рисунок 2 (а));
-
- на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления крышек сигнализаторов прохождения шарового поршня и двух винтов фланца крепления сигнализатора положения шарового поршня в трубопровод ТПУ (рисунок 2 (б)).
Схема установки пломб для предотвращения несанкционированного доступа и нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

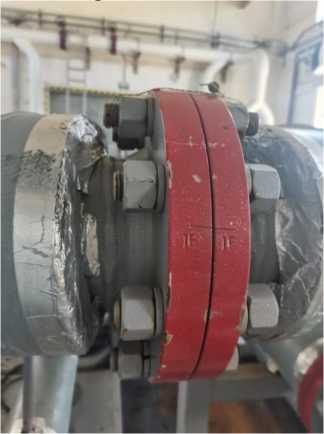

а) фланец калиброванного участка

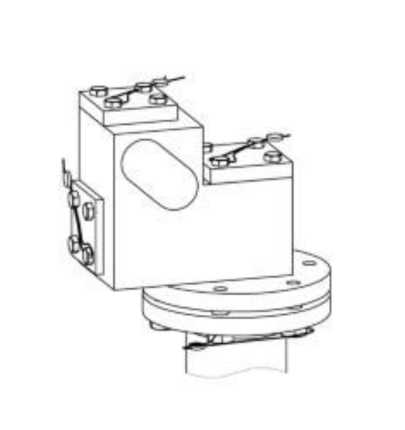

б) сигнализатор прохождения шарового поршня
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 3 - Комплектность средст
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Установка трубопоршневая |
«Сапфир МН-100-4,0-0,05» |
1 |
|
Паспорт |
ТПУ02.00.00.000 ПС |
1 |
|
Руководство по эксплуатации |
ТПУ.00.00.000 РЭ |
1 |
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон расхода, м3/ч |
от 8 до 100 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре +20°С и избыточном давлении 0 МПа, % |
±0,05 |
Т а б л и ц а 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон объема жидкости (вместимости калиброванного участка) при температуре +20°С и избыточном давлении 0 МПа, м3 |
от 0,35 до 0,5 |
|
Измеряемая среда |
жидкость (вода, нефть соответствующая техническому регламенту или национальному стандарту, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды) |
|
Максимальное рабочее давление, МПа |
4,0 |
|
Параметры электрического питания:
|
380(+38/-57) 24 50±1 |
|
Потребляемая мощность, ВА, не более |
500 |
|
Габаритные размеры, мм, не более
|
6300 2020 2000 |
|
Масса, кг, не более |
3100 |
|
Условия эксплуатации:
|
от -50 до +50 80 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
8 |
