Номер по Госреестру СИ: 92424-24
92424-24 Модули измерительные систем G5Pro
(Обозначение отсутствует)

Внешний вид.
Модули измерительные систем G5Pro
Рисунок № 1
Программное обеспечение
В модулях измерительных предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО является метрологически значимым, фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р50.2.077-2014: не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средств измерений и измеренных данных.
Внешнее ПО Contrix Plus, предназначенное для взаимодействия с модулями измерительными при помощи пульта индикации и управления, не оказывает влияния на метрологические характеристики модулей измерительных. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации модулей измерительных. Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение (в зависимости от модификации) |
|
Идентификационное наименование ПО |
по наименованию модификации модуля |
|
Номер версии (идентификационный номер) ПО |
не ниже V10.10.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям измерительным систем G5ProГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Стандарт предприятия на модули измерительные систем G5Pro, разработанный SUPCON TECHNOLOGY Co., Ltd.
ПравообладательSUPCON TECHNOLOGY Co, Ltd., Китай
Адрес: SUPCON Park, NO.309, Liuhe Road, BinJiang District, Hangzhou, Zhejiang
Телефон/факс: +86-571-88851888/+86-571-86667722
E-mail: overseas@supcon.com
Изготовитель
SUPCON TECHNOLOGY Co, Ltd., КитайАдрес: SUPCON Park , NO.309, Liuhe Road, BinJiang District, Hangzhou, Zhejiang
Телефон/факс: +86-571-88851888/+86-571-86667722
E-mail: overseas@supcon.com
www.global.supcon.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
SUPCON TECHNOLOGY Co, Ltd., КитайАдрес: SUPCON Park, NO.309, Liuhe Road, BinJiang District, Hangzhou, Zhejiang
Телефон/факс: +86-571-88851888/+86-571-86667722
E-mail: overseas@supcon.com
www.global.supcon.com
Модули измерительные входят в состав систем SUPCON G5Pro, которые относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального программируемого устройства (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей, пульта индикации и управления, блока питания.
Принцип действия модулей измерительных с входными каналами основан на измерении и преобразовании сигналов постоянного тока в цифровые выходные сигналы, которые при помощи модулей связи могут быть переданы на CPU и пульт индикации и управления. Принцип действия модулей измерительных с выходными каналами основан на преобразовании цифровых сигналов, поступающих от CPU, в выходные аналоговые сигналы постоянного тока.
Модули измерительные выполнены в пластиковых корпусах. Внутри корпусов расположены платы c АЦП или ЦАП (в зависимости от модификации модуля измерительного). На передней панели модулей измерительных расположена крышка, закрывающая контакты для подключения устройств, входящих в состав системы. На задней панели модулей расположен разъем для присоединения к установочной панели, которая крепится на DIN-рейку.
Модули измерительные выпускаются в следующих модификациях: AI5008-S, AI5008F-H, AO5008-S, отличающихся друг от друга метрологическими и техническими характеристиками.
Модули измерительные модификаций AI5008F-H и AI5008-S имеют 8 входных изолированных друг от друга каналов и предназначены для измерений аналоговых сигналов силы постоянного тока и преобразования измеренных сигналов в цифровой код.
Модули измерительные модификации AO5008-S имеют 8 выходных изолированных друг от друга каналов и предназначены для формирования аналоговых сигналов силы постоянного тока на основе цифрового кода, полученного от других модулей или CPU.
Модули измерительные модификации AI5008F-H выполнены в безопасном исполнении с уровнем безопасности SIL3.

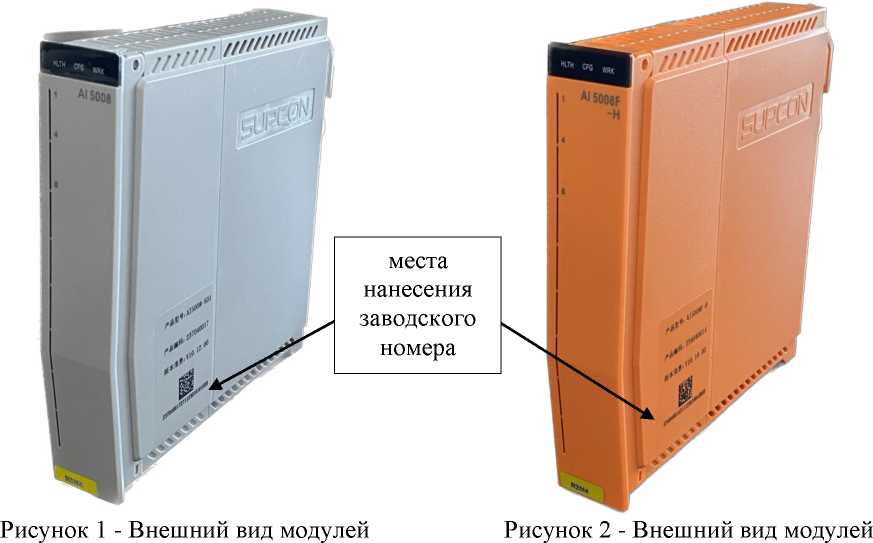

Внешний вид модулей измерительных с указанием места нанесения заводского номера представлен на рисунках 1 и 2.
Заводской номер в виде кода из арабских цифр и латинских букв наносится на боковую панель модулей измерительных при помощи наклейки. Конструкция моделей позволяет принести знак поверки на корпус.
измерительных модификации AI5008F-H
измерительных модификаций AI5008-S и AO5008-S
Пломбирование модулей измерительных не предусмотрено.
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Модуль измерительный систем G5Pro |
AI5008-S, AI5008F-H, AO5008-S |
1 шт. |
Модификация в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. |
На партию модулей при поставке в один адрес |
Таблица 2 - Метрологические характеристики модулей измерительных
|
Наименование характеристики |
Значение (в зависимости от модификации модуля измерительного) | ||
|
AI5008-S |
AI5008F-H |
AO5008-S | |
|
Количество входных/выходных каналов |
8 | ||
|
Диапазоны входных сигналов, мА |
от 4 до 20 или от 0 до 10 |
от 4 до 20 или от 0 до 20 |
- |
|
Диапазоны выходных сигналов, мА |
- |
- |
от 4 до 20; от 0 до 20 или 0 до 10 |
|
Пределы допускаемой приведенной погрешности при температуре окружающей среды +25 °C, % (от диапазона измерений) |
±0,1 | ||
|
Пределы допускаемой дополнительной приведенной погрешности в рабочих условиях эксплуатации, %/°C |
±0,01 | ||
Таблица 3 - Основные технические характеристики модулей измерительных
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 |
|
Потребляемая мощность модулей, В-А, не более - AI5008-S и AI5008F-H |
7,1 |
|
- AO5008-S |
6,5 |
|
Габаритные размеры ШхВхД, мм, не более: |
30x145x140 |
|
Масса, г, не более |
240 |
|
Разрядность АЦП/ЦАП, бит |
16 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -20 до +70 |
|
- относительная влажность воздуха, % (без конденсации влаги) |
от 10 до 90 |
|
Средняя наработка на отказ, ч, не менее - для модификаций AI5008-S и AO5008-S |
200000 |
|
- для модификации AI5008F-H |
110000 |
|
Средний срок службы, лет, не менее - для модификаций AI5008-S и AO5008-S |
23 |
|
- для модификации AI5008F-H |
12 |
