Номер по Госреестру СИ: 92427-24
92427-24 Модули
(SGM)
Назначение средства измерений:
Модули SGM (далее - Модули) предназначены для измерений аналоговых сигналов, поступающих от датчиков с унифицированным выходом по току, а также от датчиков частоты вращения.
Внешний вид.
Модули
Рисунок № 1
Внешний вид.
Модули
Рисунок № 2
Внешний вид.
Модули
Рисунок № 3
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства - 21.06.2029
Номер записи - 194273
ID в реестре СИ - 1417171
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Harbin Guanghan Gas Turbine Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1478 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Модули (SGM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Harbin Guanghan Gas Turbine Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92414-24 20.06.2029 |
Модули, K-H "Harbin Guanghan Gas Turbine Co., Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
|
92427-24 21.06.2029 |
Модули, SGM "Harbin Guanghan Gas Turbine Co., Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет Модули (SGM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули (SGM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) модулей SGM служит для обработки и визуализации информации. GM
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 -
данные ПО
SGM
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
GTG&SIS_AT_654 SP2 |
|
Номер версии (идентификационный номер) |
не ниже 654 SP2 |
|
Цифровой идентификатор |
1.0 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Методы измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на Модули SGM.
Правообладатель«Harbin Guanghan Gas Turbine Co., Ltd.», Китай
No.35 Honghu Road, Yingbin Road, Concentration Area, Gaokai District, Harbin
Web-сайт: www.ghturbine.com
E-mail: lh@ghturbine.com
Изготовитель
«Harbin Guanghan Gas Turbine Co., Ltd.», КитайNo.35 Honghu Road, Yingbin Road, Concentration Area, Gaokai District, Harbin
Web-сайт: www.ghturbine.com
Е-mail: lh@ghturbine.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Harbin Guanghan Gas Turbine Co., Ltd.», КитайNo.35 Honghu Road, Yingbin Road, Concentration Area, Gaokai District, Harbin
Web-сайт: www.ghturbine.com
E-mail: lh@ghturbine.com
Принцип действия модулей основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Модули SGM выпускаются в следующих модификациях:
-
- измерительные модули SGM633 предназначенные для измерения выходных сигналов от датчиков частоты вращения и имеющие 12 входных измерительных каналов.
-
- измерительные модули SGM410, предназначенные для измерений выходных сигналов датчиков с унифицированным выходом по току и имеющие 16 входных измерительных каналов.
Модули SGM работают в составе контроллеров SGM201.
Измерительные модули представляют собой автономные электронные блоки с блоком контактов на задней панели для подключения к шасси контроллера. Подключение к датчику осуществляется через клеммник контроллера.

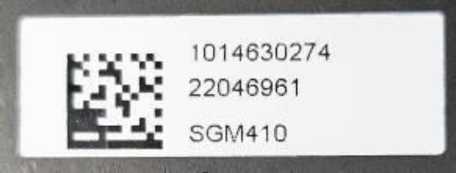

Модификация и заводской номер модулей, представленные в цифровом формате, наносятся боковую панель методом наклейки.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование модулей не предусмотрено.

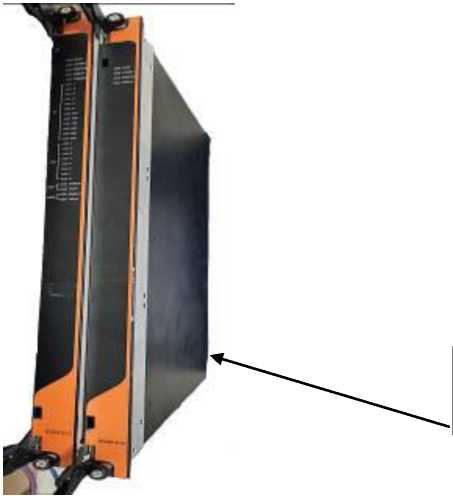

Общий вид модулей SGM, место нанесения модификации и заводского номера приведены на рисунке 1
Место нанесения модификации и заводского номера
Рисунок 1 - Общий вид модулей SGM с указанием мест нанесения модификации и заводского номера
Таблица 2 - Метрологические характеристики модулей SGM
|
Наименование характеристики |
Значение |
|
Модуль SGM633 | |
|
Диапазон измерений частоты входного сигнала, Гц |
от 0,5 до 32000 |
|
Диапазон измерений напряжения входного сигнала (пик), В |
от 0,5 до 50 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % |
±5 |
SGM
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
|
Напряжение питания постоянного тока, В |
24 (-15%- +20%) |
|
Условия эксплуатации, °С |
от -10 до +60 |
|
Габаритные размеры, мм, не более (длина^высота^ширина) |
440x295x25 |
|
Масса, кг, не более |
2 |
|
Модуль SGM410 | |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,022 |
Таблица 3 - Основные технические
