Наименование

Обозначение

Количество

Рефлектометр оптический

SNR-OTDR

1 шт.

Сетевой адаптер

-

1 шт.

Сумка для переноски

-

1 шт.

Ремень для переноски

-

1 шт.

Инструмент для чистки оптических разъемов

-

1 шт.

Переходной адаптер FC-UPC

-

1 шт.

Переходной адаптер SC-UPC

-

1 шт.

USB-накопитель

-

1 шт.

Кабель для подключения к ПК

-

1 шт.

Стилус

-

1 шт.

Руководство по эксплуатации

-

1 экз.

модификация по выбору потребителя

Наименование характеристики

Значение

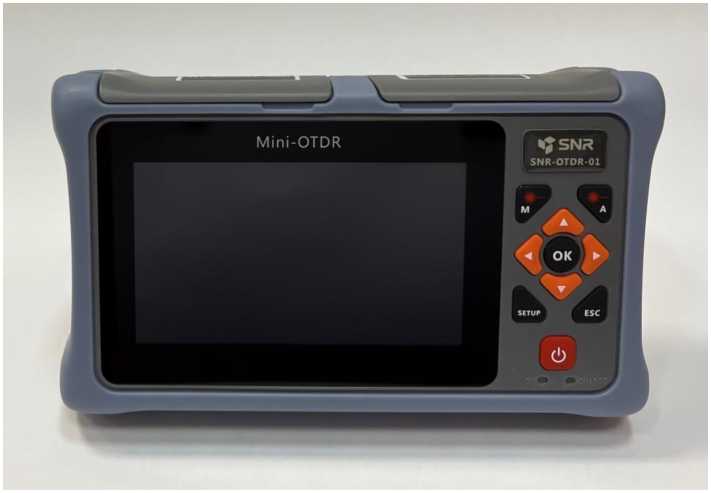

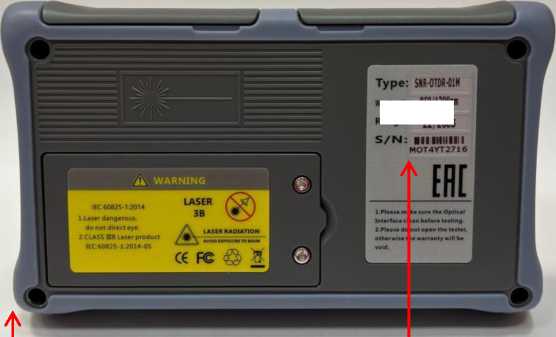

SNR-OTDR-01

SNR-OTDR-01M

Рабочие длины волн, нм

1310±30

850±30

1550±30

1300±30

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов), дБ:

- при длительности импульса 2 мкс: для длины волны 850 нм

20

для длины волны 1300 нм

-

24

- при длительности импульса 20 мкс: для длины волны 1310 нм

24

_-

для длины волны 1550 нм

22

-

Мертвая зона при измерении ослабления¹^, м, не более

12 ²⁾

12 ³⁾

Мертвая зона при   измерении положения

неоднородности ⁴⁾, м, не более

3 ²⁾

4 3)

Наименование характеристики

Значение

SNR-OTDR-01 SNR-OTDR-01M

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500; от 60 до 2000; от 60 до 5000; от 60 до 10000; от 60 до 20000; от 60 до 40000; от 60 до 60000;

от 60 до 100000

Пределы допускаемой абсолютной погрешности измерений длины, м

AL = ±(1+3^10^-5L+5) ⁵⁾

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(0,05-А) ⁶⁾

• ¹⁾ мертвая зона при измерении ослабления - минимальная длина (расстояние) после отражающего события, в пределах которой невозможно проведение измерений ослабления (потерь) в оптическом волокне;

• ²⁾ при уровне отраженного сигнала от -45 дБ до -55 дБ, длительности импульса 3 нс;

• ³⁾ при уровне отраженного сигнала -45 дБ до -55 дБ, длительности импульса 5 нс;

• ⁴⁾ мертвая зона при измерении положения неоднородности - минимально разрешимая длина (расстояние) между двумя отражающими событиями (неоднородностями) в оптическом волокне;

• ⁵⁾ где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м; где А - измеряемое ослабление, дБ.

Наименование характеристики

Значение

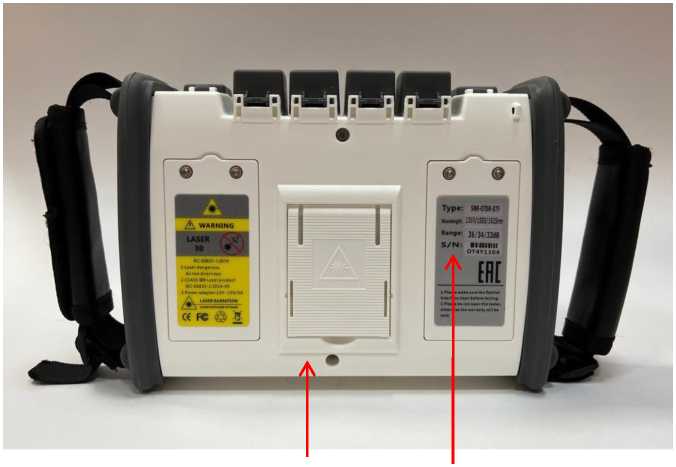

SNR-OTDR-02

SNR-OTDR-03

Рабочие длины волн, нм

131О±3О

131О±3О

155О±3О

155О±3О

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

- для длины волны 1310 нм

26

28

- для длины волны 1550 нм

24

26

Мертвая зона при измерении ослабления ¹⁾, м, не более

12 ²⁾

12 ²⁾

Мертвая зона при измерении положения неоднородности ³⁾, м, не более

3 ²⁾

3 ²⁾

Диапазоны измерений длины, м

от 60 до 1ОО; от 60 до 5ОО;

от 60 до 1000;

от 60 до 2000;

от 60 до 5000; от 60 до 10000;

от 60 до 20000;

от 60 до 40000;

от 60 до 80000; от 60 до 120000;

от 60 до 200000; от 60 до 250000

Наименование характеристики

Значение

SNR-OTDR-02   SNR-OTDR-03

Пределы допускаемой абсолютной погрешности измерений длины, м

AL = ±(1+3^10^-5L+5) ⁴⁾

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(0,05-А) ⁵⁾

• ¹⁾ мертвая зона при измерении ослабления - минимальная длина (расстояние) после отражающего события, в пределах которой невозможно проведение измерений ослабления (потерь) в оптическом волокне;

• ²⁾ при уровне отраженного сигнала от -45 дБ до -55 дБ, длительности импульса 3 нс;

• ³⁾ мертвая зона при измерении положения неоднородности - минимально разрешимая длина (расстояние) между двумя отражающими событиями (неоднородностями) в оптическом волокне;

• ⁴⁾ где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м; где А - измеряемое ослабление, дБ.

Наименование характеристики

Значение

SNR-OTDR-04

SNR-OTDR-05

Рабочие длины волн, нм

1310±30

1310±30

1550±30

1550±30

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

- для длины волны 1310 нм

30

32

- для длины волны 1550 нм

28

30

Мертвая зона при измерении ослабления ¹⁾, м, не более

12 ²⁾

12 ²⁾

Мертвая зона при измерении положения неоднородности ³⁾, м, не более

3 ²⁾

3 ²⁾

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000;

от 60 до 2000;

от 60 до 5000; от 60 до 10000;

от 60 до 20000;

от 60 до 40000;

от 60 до 80000; от 60 до 120000;

от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности

AL = ±(1+3^10^-5L+5) ⁴⁾

измерений длины, м

Наименование характеристики

Значение

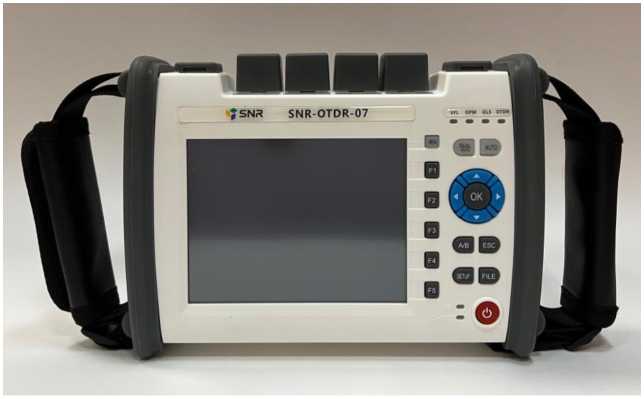

SNR-OTDR-07

SNR-OTDR-09

Рабочие длины волн, нм

1310±30

1550±30

1310±30

1550±30

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

• - для длины волны 1310 нм

• - для длины волны 1550 нм

34

32

36

32

Мертвая зона при измерении ослабления ², м, не более

12 ³

12 ³

Мертвая зона при измерении положения неоднородности ^{4 5}, м, не более

3 ³

3 ³

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000; от 60 до 2000;

от 60 до 5000; от 60 до 10000; от 60 до 20000; от 60 до 40000; от 60 до 80000; от 60 до 120000; от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности измерений длины, м

AL = ±(1+3^10^-5L+5)

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(0,05-А) ¹

Наименование характеристики

Значение

SNR-OTDR-11

SNR-OTDR-12

Рабочие длины волн, нм

1310±ЗО

1550±ЗО

131О±ЗО

155О±ЗО

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

• - для длины волны 1310 нм

• - для длины волны 1550 нм

З8

36

4О

38

Мертвая зона при измерении ослабления ⁶, м, не более

12 ⁷

12 ⁷

Мертвая зона при измерении положения неоднородности ^{8 9}, м, не более

3 ⁷

3 ⁸

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000; от 60 до 2ООО;

от 60 до 5000; от 60 до 10000; от 60 до 20000; от 60 до 40000; от 60 до 80000; от 60 до 120000; от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности измерений длины, м

AL = ±(1+3^10^-5L+5)

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(0,05-А) ¹⁰

Наименование характеристики

Значение

SNR-OTDR-02F

SNR-OTDR-03F

Рабочие длины волн, нм

1310±3О

131О±ЗО

1550±30

1550±30

1625±10

1625±10

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

- для длины волны 1310 нм

26

28

- для длины волны 1550 нм

24

26

- для длины волны 1625 нм

24

26

Мертвая зона при измерении ослабления м,

не более

4 2)

4 2)

Мертвая зона при измерении положения неоднородности ^{11 12 13}, м, не более

0,8 ¹⁴

0,8 ¹⁴

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000;

от 60 до 2000;

от 60 до 5000; от 60 до 10000;

от 60 до 20000;

от 60 до 40000;

от 60 до 80000; от 60 до 120000; от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности

AL = ±(1+3^1O^-5L+5) ¹⁵

измерений длины, м

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(О,О5

•А) ¹⁶

Наименование характеристики

Значение

SNR-OTDR-04F

SNR-OTDR-05F

Рабочие длины волн, нм

1310±ЗО

131О±3О

1550±30

1550±З0

1625±10

1625±10

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

- для длины волны 1310 нм

З0

32

- для длины волны 1550 нм

28

30

- для длины волны 1625 нм

28

30

Мертвая зона при измерении ослабления м,

не более

4 2)

4 2)

Мертвая зона при измерении положения неоднородности ^{17 14 18}, м, не более

0,8 ¹⁹

0,8 ¹⁹

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000;

от 60 до 2000;

от 60 до 5000; от 60 до 10000;

от 60 до 20000;

от 60 до 40000;

от 60 до 80000; от 60 до 120000; от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности

AL = ±(1+3^1O^-5L+5) ²⁰

измерений длины, м

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(О,О5

•А) ²¹

Наименование характеристики

Значение

SNR-OTDR-07F

SNR-OTDR-09F

Рабочие длины волн, нм

1310±ЗО

131О±ЗО

1550±30

1550±30

1625±10

1625±10

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

- для длины волны 1310 нм

З4

36

- для длины волны 1550 нм

З2

34

- для длины волны 1625 нм

31

34

Мертвая зона при измерении ослабления м,

не более

4 2)

4 2)

Мертвая зона при измерении положения неоднородности ^{22 19 23}, м, не более

0,8 ²⁴

0,8 ²⁴

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000;

от 60 до 2000;

от 60 до 5000; от 60 до 10000;

от 60 до 20000;

от 60 до 40000;

от 60 до 80000; от 60 до 120000; от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности

AL = ±(1+3^1O^-5L+5) ²⁵

измерений длины, м

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(О,О5

•А) ²⁶

Наименование характеристики

Значение

SNR-OTDR-11F

SNR-OTDR-12F

Рабочие длины волн, нм

1310±ЗО

131О±ЗО

1550±30

1550±30

1625±10

1625±10

Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс), дБ:

- для длины волны 1310 нм

З8

40

- для длины волны 1550 нм

З6

38

- для длины волны 1625 нм

36

38

Мертвая зона при измерении ослабления м,

не более

4 2)

4 2)

Мертвая зона при измерении положения неоднородности ^{27 24 28}, м, не более

0,8 ²⁾

0,8 ²⁾

Диапазоны измерений длины, м

от 60 до 100; от 60 до 500;

от 60 до 1000;

от 60 до 2000;

от 60 до 5000; от 60 до 10000;

от 60 до 20000;

от 60 до 40000;

от 60 до 80000; от 60 до 120000; от 60 до 200000; от 60 до 250000

Пределы допускаемой абсолютной погрешности

AL = ±(1+3^1O^-5L+5) ²⁹

измерений длины, м

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±(О,О5

•А) ³⁰

Наименование характеристики

Значение

Параметры электрического питания через адаптер:

• - напряжение переменного тока, В;

• - частота переменного тока, Гц

от 100 до 240

от 50 до 60

Габаритные размеры рефлектометров (длинахширинахвысота), мм, не более:

• - модификации SNR-OTDR-01, SNR-OTDR-01M

• - модификации SNR-OTDR-02, SNR-OTDR-03, SNR-OTDR-04, SNR-OTDR-05, SNR-OTDR-07, SNR-OTDR-09, SNR-OTDR-11, SNR-OTDR-12, SNR-OTDR-02F, SNR-OTDR-03F, SNR-OTDR-04F, SNR-OTDR-05F, SNR-OTDR-07F, SNR-OTDR-09F, SNR-OTDR-11F, SNR-OTDR-12F

175x45x105

215x68x165

Масса (включая батарею), кг, не более:

• - модификации SNR-OTDR-01, SNR-OTDR-01M

• - модификации SNR-OTDR-02, SNR-OTDR-03, SNR-OTDR-04,

SNR-OTDR-05, SNR-OTDR-07, SNR-OTDR-09, SNR-OTDR-11, SNR-OTDR-12, SNR-OTDR-02F, SNR-OTDR-03F, SNR-OTDR-04F, SNR-OTDR-05F, SNR-OTDR-07F, SNR-OTDR-09F, SNR-OTDR-11F, SNR-OTDR-12F

0,56

1,20

Условия применения:

• - нормальные

диапазон температуры окружающей среды, °С

• - рабочие

диапазон температуры окружающей среды, °С относительная влажность воздуха (без конденсации), %, не более

от +15 до +35 от -10 до +50

95
