Номер по Госреестру СИ: 92463-24
92463-24 Узлы аналоговые системы распределенной вычислительной РВС "Регата"
(Обозначение отсутствует)
Назначение средства измерений:
Узлы аналоговые системы распределенной вычислительной РВС «Регата» (далее -узлы) предназначены для измерений напряжения постоянного и переменного тока, измерений электрического сопротивления постоянному току, измерений отношений электрических сопротивлений постоянному току.
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 1
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 2
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 3
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 4
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 5
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 6
Внешний вид.
Узлы аналоговые системы распределенной вычислительной РВС "Регата"
Рисунок № 7
Общие сведения
Дата публикации - 28.06.2024
Срок свидетельства - 26.06.2029
Номер записи - 194311
ID в реестре СИ - 1417254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-техническое инновационное предприятие "РЕГАТА" (ООО НТИП "РЕГАТА")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Жуковский
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1532 от 2024.06.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Узлы аналоговые системы распределенной вычислительной РВС "Регата" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-техническое инновационное предприятие "РЕГАТА" (ООО НТИП "РЕГАТА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92463-24 26.06.2029 |
Узлы аналоговые системы распределенной вычислительной РВС "Регата", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-техническое инновационное предприятие "РЕГАТА" (ООО НТИП "РЕГАТА") (РОССИЯ Московская обл., г. Жуковский) |
ОТ МП |
2 года |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Узлы аналоговые системы распределенной вычислительной РВС "Регата" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Узлы аналоговые системы распределенной вычислительной РВС "Регата" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой системы распределенной вычислительной РВС «Регата».
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные (признаки) П |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Chart.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.33.20 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель аналогово узла в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» документа АВБК.468155.000РЭ «Узлы аналоговые системы распределенной вычислительной РВС «Регата». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
вычислительной
АВБК.468155.000ТУ «Узлы аналоговые системы распределенной РВС «Регата». Технические условия».
Правообладательинновационное
инновационное
Общество с ограниченной ответственностью «Научно-техническое предприятие «РЕГАТА» (ООО НТИП «РЕГАТА»)
ИНН 7721733504
Адрес: 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 2а
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Конструктивно узлы выполнены в виде печатной платы с установленными на ней радиоэлектронными компонентами.
Узлы обеспечивают измерения и воспроизведение величин по нескольким каналам.
Принцип действия измерительных каналов модулей основан на преобразовании измеряемых значений в цифровой код при помощи быстродействующих аналого-цифровых преобразователей (АЦП) и воспроизведение напряжения постоянного тока при помощи быстродействующих цифро-аналоговых преобразователей (ЦАП).
Узлы устанавливаются в модули. Модуль кроме того комплектуется узлом источника вторичного питания и узлом процессора.
Информация от узла принимается модулем, обрабатывается и передается в ПЭВМ.
Для обмена информацией между модулями и персональным компьютером используется цифровой последовательный интерфейс MIL-STD1553В (ГОСТ Р 52070-2003) (МПИ) и DZ-канал.
Для предотвращения несанкционированного доступа к узлам, установленным в модуль, один из винтов крепления модуля пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером в цифровом формате, однозначно идентифицирующим экземпляр узла размещена на лицевой панели и представлена на рисунке 1.
Нанесения знака поверки на узлы не предусмотрено.
Общий вид узлов, общий вид узлов установленных в модуль, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, представлены на рисунке 1.
Место нанесения
знака утверждения типа
Самоклеящаяся
этикетка с
заводским номером

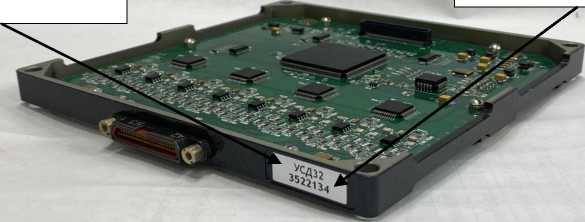

а) Общий вид аналоговых узлов УСД 32, УСДД, УСД ICP

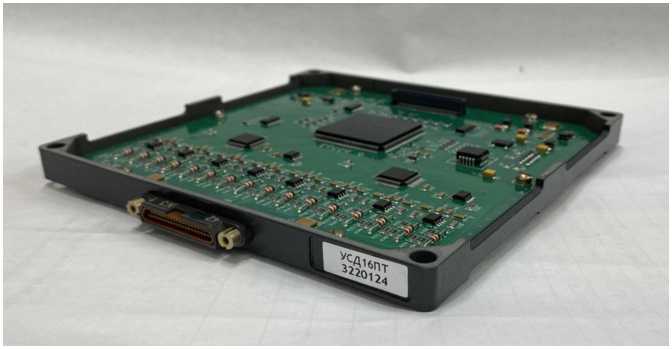

б) Общий вид аналоговых узлов УСД 16ПТ

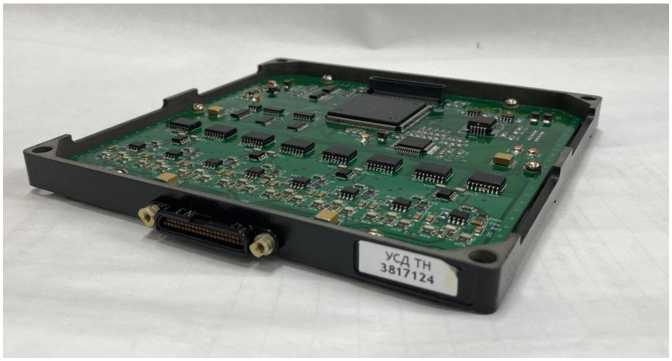

в) Общий вид аналоговых узлов УСД ТН

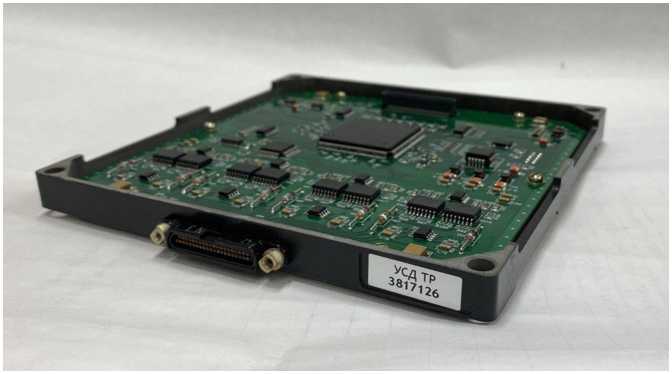

г) Общий вид узлов УСД ТР

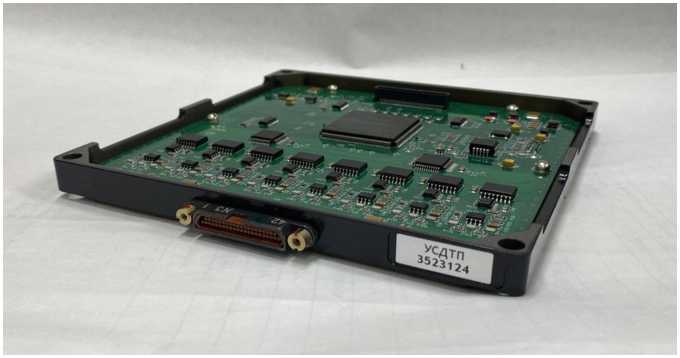

д) Общий вид узлов УСД ТП

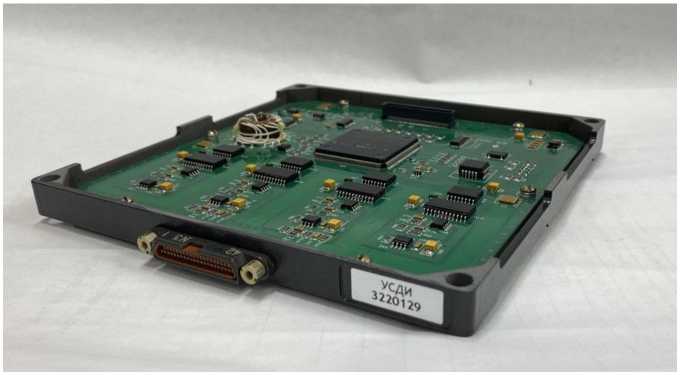

е) Общий вид узлов УСД И
Место пломбировки

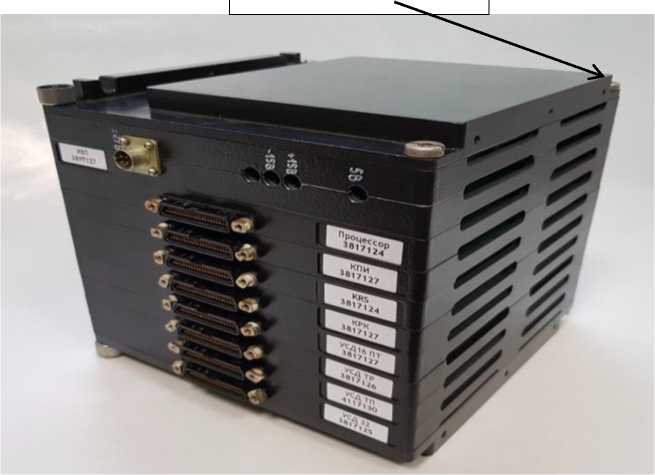

ж) Общий вид узлов установленных в модуль
Рисунок 1 - Общий вид узлов, общий вид узлов установленных в модуль, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Таблица 4 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количество |
|
Узел аналоговый системы распределенной вычислительной РВС «Регата» (УСД 32, УСДД, УСД 32 ICP, УСД 16ПТ, УСД ТН, УСД ТР, УСД ТП, УСД И) |
в соответствии с заказом | |
|
Руководство по эксплуатации |
АВБК.468155.000РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2-
|
Наименование характеристики |
Значение |
|
Узел УСД 32 | |
|
Диапазон измерений напряжения постоянного тока, В |
от -9,8 до +9,8 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при эксплуатации в диапазоне температур св.+15 оС до +35 оС включ., В |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., В |
±0,1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Узел УСДД | |
|
Диапазон измерений напряжения переменного тока, В |
от 0,1 до 7 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот от 200 до 600 Гц при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., В |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот от 200 до 600 Гц при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., В |
±0,1 |
|
Узел УСД ICP | |
|
Диапазон измерений напряжения постоянного тока нечетными каналами от 1 до 31, В |
от -9,8 до +9,8 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока нечетными каналами от 1 до 31 при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., В |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока нечетными каналами от 1 до 31 при эксплуатации в диапазоне температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., В |
±0,1 |
|
Диапазон измерений амплитудных значений напряжения переменного тока четными каналами от 2 до 32, В |
от 0,1 до 2,5 |
|
Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока в диапазоне частот от 10 Гц до 4 кГц четными каналами от 2 до 32 при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., В |
±0,025 |
|
Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока в диапазоне частот от 10 Гц до 4 кГц четными каналами от 2 до 32 при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., В |
±0,05 |
|
Узел УСД 16ПТ | |
|
Диапазон измерений отношения изменяемого сопротивления постоянного тока потенциометра к сопротивлению потенциометра Rизм/Rпт* при сопротивлении потенциометра от 350 до 5000 Ом |
от 0,05 до 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений отношения изменяемого сопротивления постоянного тока потенциометра к сопротивлению потенциометра Rизм/Rпт при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ. |
±0,01 |
|
Пределы допускаемой абсолютной погрешности измерений отношения изменяемого сопротивления постоянного тока потенциометра к сопротивлению потенциометра Rизм/Rпт при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ. |
±0,02 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Узел УСД ТН | |
|
Диапазон измерений отношения отклонения электрического | |
|
сопротивления постоянному току моста от номинального к номинальному сопротивлению моста (Rm-Rhom)/Rhom** при номинальном сопротивлении моста 100 Ом |
от -0,075 до +0,075 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
отношения отклонения электрического сопротивления постоянному току | |
|
моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 100 Ом и эксплуатации в диапазоне температур св. +15 оС до +35 оС включ. в | |
|
диапазонах: | |
|
- от -0,009 до +0,009 включ. |
±0,0002 |
|
- от -0,019 до +0,019 включ. |
±0,0004 |
|
- от -0,038 до +0,038 включ. |
±0,0008 |
|
- от -0,075 до +0,075 включ. |
±0,0016 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
отношения отклонения электрического сопротивления постоянному току | |
|
моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 100 Ом и эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., | |
|
в диапазонах: - от -0,009 до +0,009 включ. |
±0,0004 |
|
- от -0,019 до +0,019 включ. |
±0,0008 |
|
- от -0,038 до +0,038 включ. |
±0,0016 |
|
- от -0,075 до +0,075 включ |
±0,0032 |
|
Диапазон измерений отношения отклонения электрического | |
|
сопротивления постоянному току моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 200 Ом |
от -0,04 до +0,04 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
отношения отклонения электрического сопротивления постоянному току моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 200 Ом и эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., в | |
|
диапазонах: | |
|
- от -0,005 до +0,005 включ. |
±0,0001 |
|
- от -0,01 до +0,01 включ. |
±0,0002 |
|
- от -0,02 до +0,02 включ. |
±0,0004 |
|
- от -0,04 до +0,04 включ. |
±0,0008 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
отношения отклонения электрического сопротивления постоянному току | |
|
моста от номинального к номинальному сопротивлению моста (Rm-Rhom)/Rhom при номинальном сопротивлении моста 200 Ом и эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., | |
|
в диапазонах: | |
|
- от -0,005 до +0,005 включ. |
±0,0002 |
|
- от -0,01 до +0,01 включ. |
±0,0004 |
|
- от -0,02 до +0,02 включ. |
±0,0008 |
|
- от -0,04 до +0,04 включ. |
±0,0016 |
|
Диапазон измерений отношения отклонения электрического | |
|
сопротивления постоянному току моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 400 Ом |
от -0,02 до +0,02 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
отношения отклонения электрического сопротивления постоянному току | |
|
моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 400 Ом и эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., в | |
|
диапазонах: | |
|
- от -0,0025 до +0,0025 включ. |
±0,00005 |
|
- от -0,005 до +0,005 включ. |
±0,0001 |
|
- от -0,01 до +0,01 включ. |
±0,0002 |
|
- от -0,02 до +0,02 включ. |
±0,0004 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
отношения отклонения электрического сопротивления постоянному току | |
|
моста от номинального к номинальному сопротивлению моста (Rм-Rном)/Rном при номинальном сопротивлении моста 400 Ом и эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., | |
|
в диапазонах: | |
|
- от -0,0025 до +0,0025 включ. |
±0,0001 |
|
- от -0,005 до +0,005 включ. |
±0,0002 |
|
- от -0,01 до +0,01 включ. |
±0,0004 |
|
- от -0,02 до +0,02 включ. |
±0,0008 |
|
Узел УСД ТР | |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 10 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
электрического сопротивления постоянному току при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., Ом |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
электрического сопротивления постоянному току при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., Ом |
±4,0 |
|
Наименование характеристики |
Значение |
|
Узел УСД ТП | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -115 до +115 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., мВ в диапазонах:
|
±0,6 ±1,2 ±2,4 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., мВ в диапазонах:
|
±1,2 ±2,4 ±4,8 |
|
Узел УСД И | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -100 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при эксплуатации в диапазоне температур св. +15 оС до +35 оС включ., мВ |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при эксплуатации в диапазонах температур от -60 оС до +15 оС включ. и св. +35 оС до +60 оС включ., мВ |
±2,0 |
|
* Rизм - изменяемое сопротивление постоянному току потенциометра, Ом; Rnт - сопротивление постоянному току потенциометра, Ом. ** Rм - электрического сопротивление постоянному току моста, Ом; ^^ном - номинальное электрическое сопротивление постоянному току моста, Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания узлов: | |
|
-напряжение постоянного тока, В |
от +21 до +32 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -60 до +60 |
|
Габаритные размеры узлов, мм, не более: | |
|
- высота |
13 |
|
- ширина |
160 |
|
- длина |
195 |
|
Масса узлов, кг, не более |
0,25 |
