Номер по Госреестру СИ: 92464-24
92464-24 Манометры цифровые Cobetter YK-100B
(Обозначение отсутствует)
Назначение средства измерений:
Манометры цифровые Cobetter YK-100B (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара с индикацией результатов измерений на жидкокристаллическом индикаторе (цифровом табло) и передачей результата измерений во внешние измерительные системы или приборы по цифровому интерфейсу RS485.
Внешний вид.
Манометры цифровые Cobetter YK-100B
Рисунок № 1
Внешний вид.
Манометры цифровые Cobetter YK-100B
Рисунок № 2
Внешний вид.
Манометры цифровые Cobetter YK-100B
Рисунок № 3
Внешний вид.
Манометры цифровые Cobetter YK-100B
Рисунок № 4
Общие сведения
Дата публикации - 28.06.2024
Срок свидетельства - 26.06.2029
Номер записи - 194312
ID в реестре СИ - 1417255
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Обозначение отсутствует, Нет модификации,
Производитель
Изготовитель - "Hangzhou Cobetter Filtration Equipment Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№1532 от 2024.06.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Манометры цифровые Cobetter YK-100B (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Hangzhou Cobetter Filtration Equipment Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92464-24 26.06.2029 |
Манометры цифровые Cobetter YK-100B, Обозначение отсутствует "Hangzhou Cobetter Filtration Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Манометры цифровые Cobetter YK-100B (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 1 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Манометры цифровые Cobetter YK-100B (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Манометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики манометров нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Yk100b.hex |
|
Номер версии ПО (идентификационный номер) |
1.X* |
|
Цифровой идентификатор ПО |
- |
|
* Х - значения от 0 до 99, не относится к метрологически значимой части ПО. | |
ПО манометров и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию манометров печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» эксплуатационных документов «Манометры цифровые Cobetter YK-100B. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
СП-001.2004. Манометры цифровые CobetterYK-100B. Стандарт предприятия.
ПравообладательHangzhou Cobetter Filtration Equipment Co.,Ltd. Китай
Адрес: No. 88 Kebai Road Heshang Town, Xiaoshan District Hangzhou 311265, Китай Телефон: 86-571-87704359
Е-mail: sales@cobetterfilter.com
Web-сайт: https://www. cobetterfilter.com
Изготовитель
Hangzhou Cobetter Filtration Equipment Co.,Ltd. КитайАдрес: No. 88 Kebai Road Heshang Town, Xiaoshan District Hangzhou 311265, Китай
Телефон: 86-571-87704359
Е-mail: sales@cobetterfilter.com
Web-сайт: https://www. cobetterfilter.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Hangzhou Cobetter Filtration Equipment Co.,Ltd. КитайАдрес: No. 88 Kebai Road Heshang Town, Xiaoshan District Hangzhou 311265, Китай Телефон: 86-571-87704359
Е-mail: sales@cobetterfilter.com
Web-сайт: https://www. cobetterfilter.com
Манометры применяют для измерений избыточного давления воздуха (или другой газообразной или жидкой среды) для настройки и калибровки интеллектуального тестера целостности Certitest 20, применяемого для испытаний и проверки целостности гидрофобных и гидрофильных мембранных фильтров.
Манометры состоят из чувствительного элемента, первичного преобразователя, корпуса c электронным устройством и жидкокристаллическим индикатором (ЖК экрана) для индикации текущего значения давления с кнопками управления, а также с разъемом для подключения вторичных приборов и (или) систем по цифровому интерфейсу и внешнего источника напряжения постоянного тока для зарядки встроенного литий-ионного аккумулятора.
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления.
Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами. Измеряемая среда под давлением подается в камеру и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сопротивления пьезорезисторов. Электронное устройство преобразует изменение сопротивления пьезорезисторов в цифровой сигнал, поступающий на цифровое табло ЖК экрана.
Корпус и штуцер манометров изготавливаются из нержавеющей стали. Манометры выпускаются в одном исполнении. К процессу манометр может быть подключен с помощью внешней цилиндрической дюймовой резьбы G% или через переходник с помощью муфты Грувлок.
Общий вид приборов представлен на рисунках 1 и 2.
Вилка розетки разъема DS1110-01-4 для подключения внешнего источника питания и интерфейса RS485
Рисунок 1 - Общий вид приборов

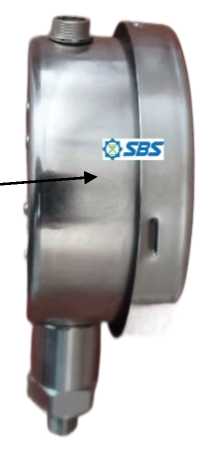

несанкционированного доступа осуществляется механическим опечатыванием- пломбированием путем нанесения на крышку манометра и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции манометра. Схема пломбировки, предотвращающей доступ к элементам конструкции, представлена на рисунке 2.
Защита от
Место
установки пломбы
Рисунок 2 - Схема пломбировки манометров от несанкционированного доступа

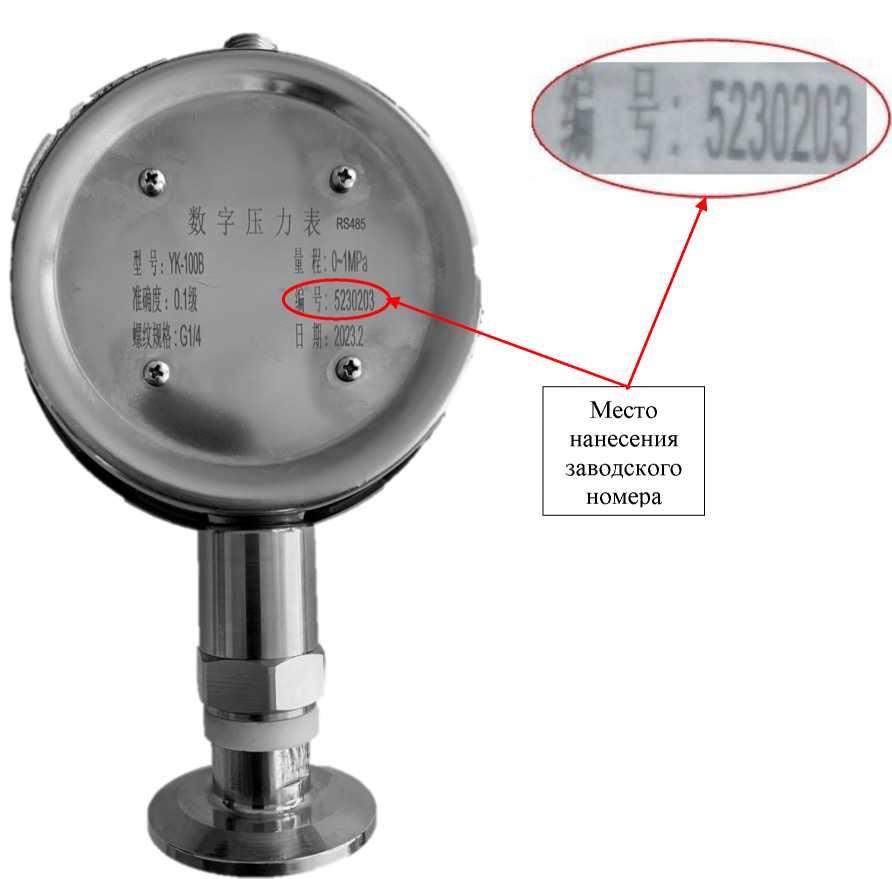

Заводские номера состоят из 7 разрядного цифрового кода из арабских цифр, наносятся на тыльную сторону манометров методом гравировки (рисунок 3).
Рисунок 3 - Места нанесения заводского номера
Нанесения знака утверждения типа средств измерений на корпус манометров не предусмотрено.

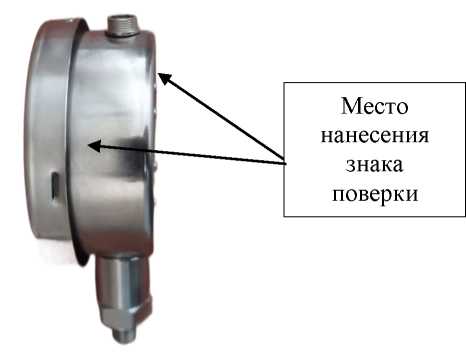

Знак поверки манометров наносится на корпус средства измерений в соответствии с рисунком 4.
Рисунок 4 - Места нанесения на корпус манометров знака поверки
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений избыточного давления, % |
±0,1 |
|
Вариация показаний, % |
±0,1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Дискретность (единица младшего разряда - е. м. р.) при |
0,0001 |
|
измерениях, МПа | |
|
Габаритные размеры, мм, не более | |
|
длина, |
112 |
|
ширина, |
50 |
|
высота |
170 |
|
Масса, кг, не более |
0,5 |
|
Параметры электрического питания - встроенная Li-ion аккумуляторная батарея: | |
|
- номинальное напряжение, В |
7,4 |
|
- напряжение зарядки, В |
8,4 |
|
- емкость, А*ч (Вт*ч) |
2,6 (19,24) |
|
- внешний источник напряжения постоянного тока, В |
от 7,4 до 24 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
