Номер по Госреестру СИ: 92483-24
92483-24 Уровнемеры магнитные
(UHZ)
Назначение средства измерений:
Уровнемеры магнитные UHZ (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей и/или уровня раздела жидкостей.

Внешний вид.
Уровнемеры магнитные
Рисунок № 1

Внешний вид.
Уровнемеры магнитные
Рисунок № 2

Внешний вид.
Уровнемеры магнитные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемера (только для модификации UHZ-Разделения ПО на метрологически значимую часть и выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
3CS) является встроенным. метрологически незначимую часть нет.
Встроенное ПО
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HART |
|
Номер версии (идентификационный номер) ПО |
2.х |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации UHZ-0001РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Changzhou Tianli Intelligent Control Co., Ltd», КНР.
Правообладатель«Changzhou Tianli Intelligent Control Co., Ltd», КНР
Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou, China
Телефон: +86 51985225862, +86 13861059001
Web-сайт: www.cz-tianlien.com
E-mail: manager@cz-tianli.com
Изготовитель
«Changzhou Tianli Intelligent Control Co., Ltd », КНРАдрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou, China Телефон: +86 51985225862, +86 13861059001
Web-сайт: www.cz-tianlien.com
E-mail: manager@cz-tianli.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Changzhou Tianli Intelligent Control Co., Ltd», КНРАдрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou, China
Телефон: +86 51985225862, +86 13861059001
Web-сайт: www.cz-tianlien.com
E-mail: manager@cz-tianli.com
Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.
Конструктивно уровнемер состоит из поплавка, измерительной трубы, индикатора уровня и дополнительного датчика уровня.
Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и отображать уровень для прямого считывания на месте.
Уровнемеры имеют модификации: UHZ-1CS, UHZ-2CS и UHZ-3CS. Модификация UHZ-2CS может обеспечивать непрерывную сигнализацию о высоком и низком уровнях жидкости (реле), UHZ-3CS дополнительно оснащена датчиком уровня (который устанавливается внутри измерительной трубы) для преобразования измеренного уровня в токовый сигнал (4 - 20) мА и вывода информации на дисплей (при наличии).
Общий вид уровнемеров представлен на рисунке 1.
Знак поверки на средство измерений не наносится.
Заводской номер из 8 арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпусе уровнемера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 1
Пример маркировочной таблички приведён на рисунке 2.


б) UHZ-2CS
а) UHZ-1CS
в) UHZ-3CS
(с дополнительным датчиком уровня)

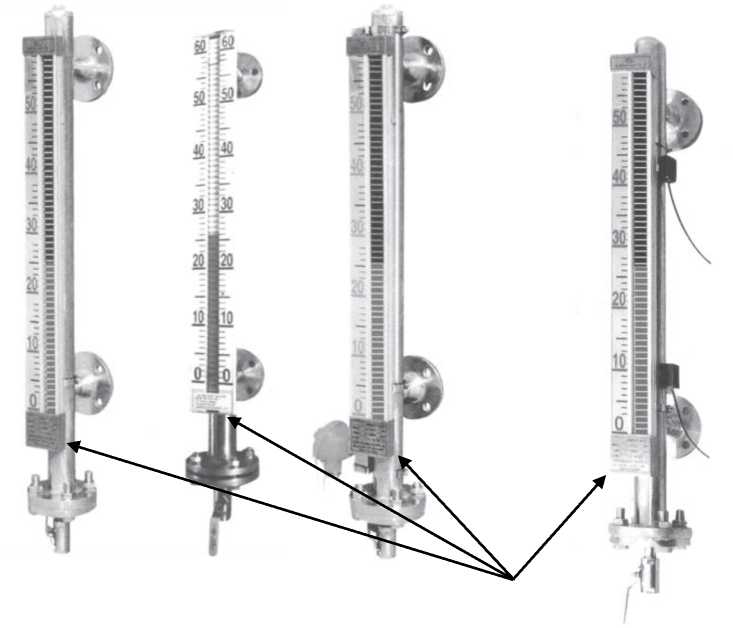

Рисунок 1 - Внешний вид уровнемеров и указание мест нанесения заводского номера и знака утверждения типа

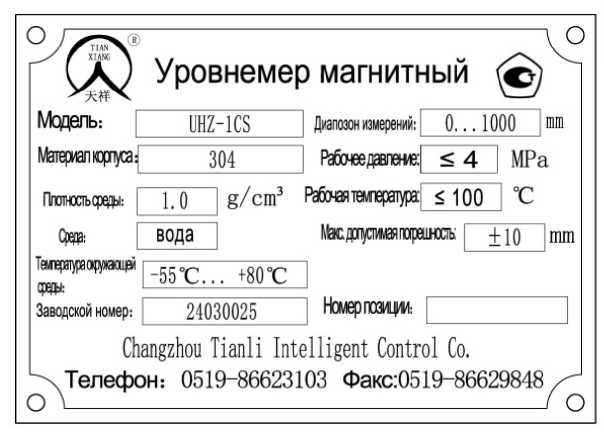

Рисунок 2 - Пример маркировочной таблички
Таблица 2 -
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений уровня жидкости, мм |
от 200 до 12000 |
|
Пределы допускаемой приведённой погрешности от диапазона измерений уровня, %:
|
±1,5 ±1,0 (но не более 10 мм) |
Таблица 3 - Технические
|
Наименование параметра |
Значение |
|
Давление измеряемой среды, МПа |
1,6; 2,5; 4,0; 6,3; 10; 16; 25 |
|
Диапазон температур измеряемой среды, °С |
от 0 до +360 |
|
Плотность измеряемой среды, кг/м3 |
от 400 до 2000 |
|
Динамическая вязкость измеряемой среды, Па^с, не более |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +85 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет, не менее |
10 |
