Номер по Госреестру СИ: 92502-24
92502-24 Полуприцеп-цистерна
(HENDRICKS GOCH)
Назначение средства измерений:
Полуприцеп-цистерна HENDRICKS GOCH (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства -
Номер записи - 194344
ID в реестре СИ - 1417347
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, HUNDRICKS GOCH, HENDRICKS GOCH, HENDRICKS,
Производитель
Изготовитель - "Hendricks Fahrzeugwerke GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1560 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (HENDRICKS GOCH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Полуприцеп-цистерна (HENDRICKS GOCH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Полуприцеп-цистерна (HENDRICKS GOCH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель«Hendricks Fahrzeugwerke GmbH», Германия
Адрес: SiemensstraBe 74, 47574 Goch, Германия
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде цифрового обозначения ударным методом.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера

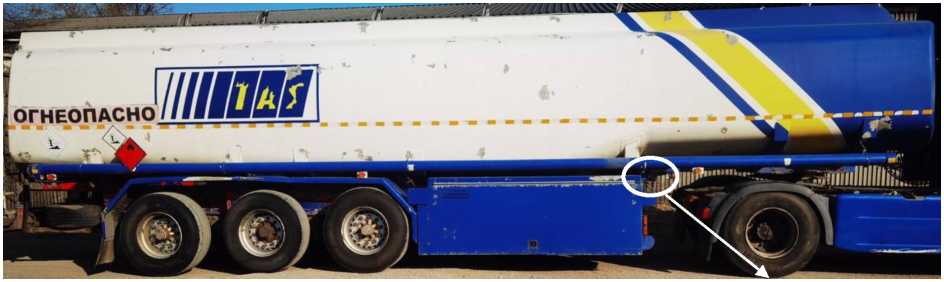

Рисунок 1 - Общий вид полуприцепа-цистерны HENDRICKS GOCH и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

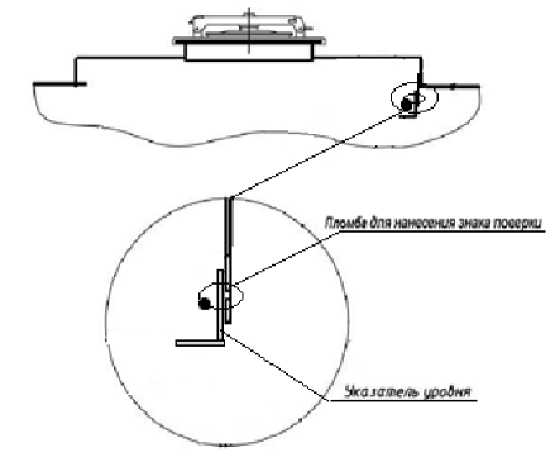

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 - Комплектность
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна зав. № 5789 |
HENDRICKS GOCH |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Значение
Таблица 1 - Метрологические характеристики
Наименование характеристики
|
Номинальная вместимость, дм3 |
42400 |
|
Действительная вместимость 1 -й секции, дм3 |
7410 |
|
Действительная вместимость 2-й секции, дм3 |
7635 |
|
Действительная вместимость 3 -й секции, дм3 |
6645 |
|
Действительная вместимость 4-й секции, дм3 |
5840 |
|
Действительная вместимость 5-й секции, дм3 |
7435 |
|
Действительная вместимость 6-й секции, дм3 |
7435 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
9000 |
|
Длина, мм, не более |
11900 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2450 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
