Номер по Госреестру СИ: 92503-24
92503-24 Полуприцепы-цистерны
(HUNERT 836)
Назначение средства измерений:
Полуприцепы-цистерны HUNERT 836 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства -
Номер записи - 194345
ID в реестре СИ - 1417348
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HUNERT 836,
Производитель
Изготовитель - "HUNERT TANKTECHNIK GMBH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1560 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцепы-цистерны (HUNERT 836)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Полуприцепы-цистерны (HUNERT 836)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (HUNERT 836)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель«HUNERT TANKTECHNIK GMBH», Германия
Адрес: Saalestr. 16, 39126 Magdeburg, Германия
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на цистерну в виде цифровых обозначений ударным методом.

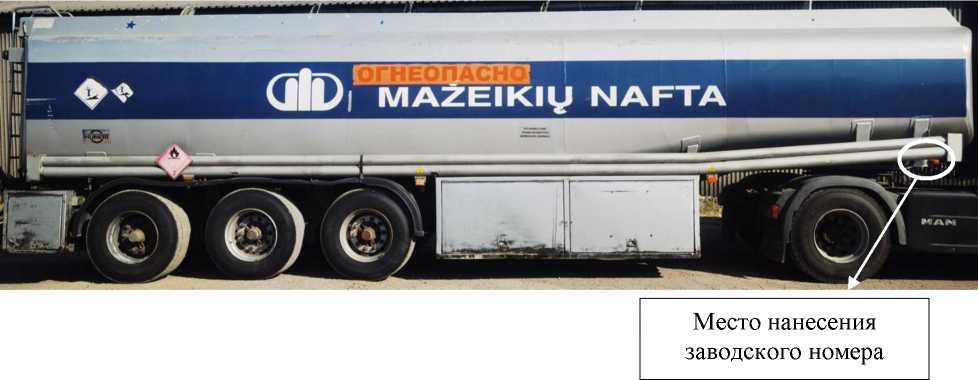

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид полуприцепов-цистерн HUNERT 836 и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунках 2 и 3.

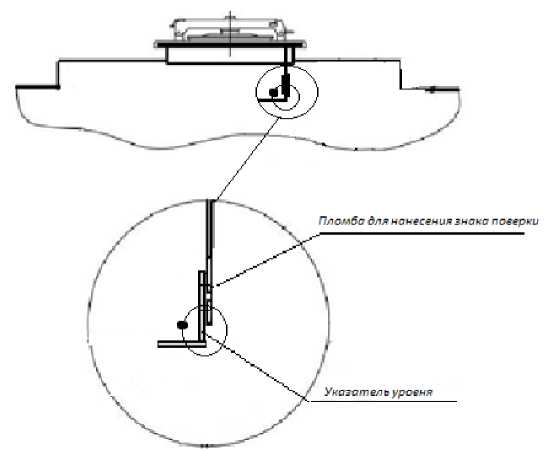

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепа-цистерны HUNERT 836 зав. №№ 83628, 83631

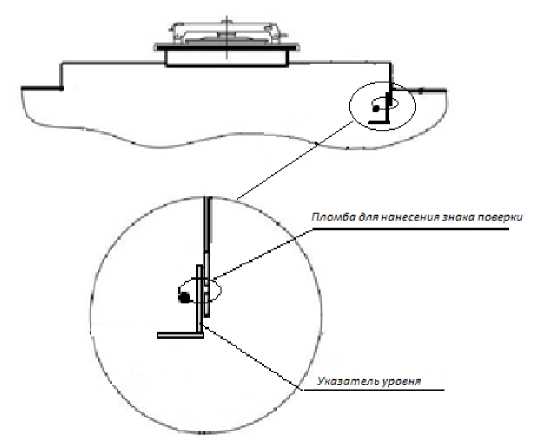

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепа-цистерны HUNERT 836 зав. № 83630
Таблица 3 - Комплектность
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
HUNERT 836 |
3 шт. |
|
Запасные части, инструменты и принадлежности |
3 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
83628 |
83630 |
83631 |
|
Номинальная вместимость, дм3 |
42300 |
42100 |
42200 |
|
Действительная вместимость 1 -й секции, дм3 |
7600 |
7420 |
7390 |
|
Действительная вместимость 2-й секции, дм3 |
7900 |
8075 |
8070 |
|
Действительная вместимость 3 -й секции, дм3 |
5030 |
4775 |
4950 |
|
Действительная вместимость 4-й секции, дм3 |
7610 |
7690 |
7600 |
|
Действительная вместимость 5-й секции, дм3 |
7280 |
7155 |
7280 |
|
Действительная вместимость 6-й секции, дм3 |
6930 |
7015 |
6880 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
6000 |
|
Длина, мм, не более |
11600 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
