АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) , включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК) , устройство синхронизации времени УСВ-3 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «ПИРАМИДА 2.0 Пром», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровая информация о измеренных величинах со счетчиков, при помощи технических средств приема-передачи данных, поступает на сервер ИВК, где осуществляется хранение, накопление и обработка поступающей информации, в частности, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ. Сервер ИВК с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Интернет.

Сервер ИВК раз в сутки формирует отчеты в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ), осуществляет подписание данных отчетов электронной цифровой подписью (ЭЦП), шифрует сообщение сертификатом открытого ключа сервера коммерческого учета АО «АТС» и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового и розничных рынков электроэнергии (мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК и сервер ИВК). В состав СОЕВ входит устройство синхронизации о времени УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК в автоматическом режиме (не реже 1 раза в сутки), сравнивает собственную шкалу времени со шкалой времени УСВ-3 и не зависимо от величины расхождения производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется при каждом сеансе связи, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 3 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

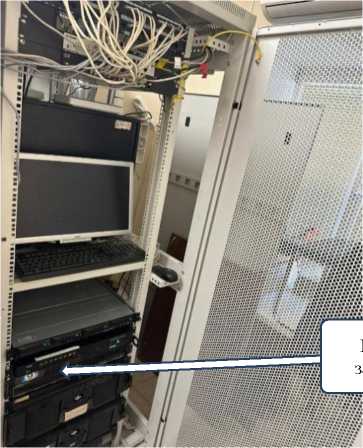

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Примечания:

• 1. Допускается замена ТТ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные

ИК АИИС КУЭ

Таблица 4 - Основные технические

АИИС КУЭ

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика;

- испытательной коробки;

- сервера ИВК.

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.
