Номер по Госреестру СИ: 92523-24
92523-24 Нефелометры
(ПЕЛЕНГ СЛ-03)
Назначение средства измерений:
Нефелометры ПЕЛЕНГ СЛ-03 (далее - нефелометры) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Внешний вид.
Нефелометры
Рисунок № 1
Программное обеспечение
Нефелометры имеют встроенное программное обеспечение (далее - ПО), которое предназначено для обеспечения управления, проведения измерений и формирования сообщений в коде ASCII. Встроенное ПО является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
SL-03 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
* Обозначение «X» не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится фотохимическим методом на бирку корпуса блока управления и на титульный лист документа 6266.00.00.000 РЭ «Нефелометр ПЕЛЕНГ СЛ-03. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Нефелометры ПЕЛЕНГ СЛ-03», раздел 2.7 «Методики (методы) измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ТУ BY 100230519.197-2010 «Нефелометры ПЕЛЕНГ СЛ-03. Технические условия»;
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556.
ПравообладательОткрытое акционерное общество «Пеленг» (ОАО «Пеленг»)
Юридический адрес: 220114, Республика Беларусь, Минск, ул. Макаенка, д. 25 Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Изготовитель
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)Адрес: 220114, Республика Беларусь, Минск, ул. Макаенка, д. 25
Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)Юридический адрес: 220114, Республика Беларусь, Минск, ул. Макаенка, д. 25 Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Принцип действия нефелометра основан на измерении интенсивности светового потока, рассеянного под определённым углом к направлению излучения, и вычислении показателя ослабления.
Конструктивно нефелометры состоят из приемника, излучателя и блока управления, расположенных на траверсе. Нефелометры представляют собой оптический прибор, в котором излучатель и приемник расположены под углом 135 градусов друг к другу, а их оптические оси направлены под углом 0 градусов к горизонтальной плоскости.
Излучатель состоит из инфракрасного светодиода (источник излучения), объектива, платы излучателя, стекла защитного, приёмников контроля и компенсации загрязнения стекла и интенсивности свечения источника, расположенных в корпусе.
Приёмник состоит из фотоприёмника, объектива, платы фотоприёмника, платы преобразователей и стекла защитного, расположенных в корпусе. В излучателе и приёмнике линзы защищены от осадков козырьками, а также оборудованы встроенным обогревом.
Блок управления служит для преобразования сигналов от приёмника в значение МОД.
Нефелометры работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем, сообщения о проведенных измерениях передаются через изменяемый временной интервал в автоматическом режиме или по запросу. Для передачи данных в линию связи нефелометры имеют двухпроводной последовательный интерфейс RS-485 и/или интерфейс V.23.
Нефелометры могут определять текущую погоду и передавать соответствующий код кодовой таблицы 4680 ВМО в линию связи.
Для работы с нефелометрами в автономном режиме используется программное обеспечение «Peleng Meteo», которое предназначено для настройки нефелометра, проверки его состояния, обработки и анализа результатов измерений.
Нанесение знака поверки на нефелометры не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится фотохимическим методом на корпус блока управления в виде бирки.
Пломбирование нефелометров не предусмотрено.

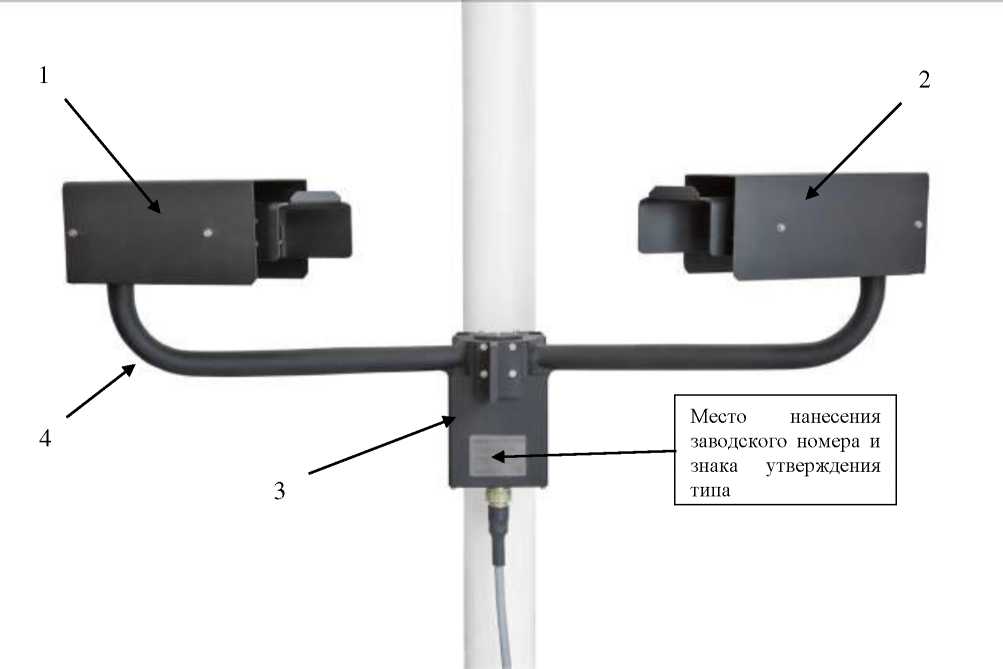

Общий вид с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
1 - приемник; 2 - излучатель; 3 - блок управления; 4 - траверса
Рисунок 1 - Общий вид нефелометров с указанием места нанесения знака утверждения типа, заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений метеорологической оптической дальности, м |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %
|
± 8 ± 10 ± 20 |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон показаний МОД, м |
от 0 до 75000* |
|
Диапазон напряжения постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Периодичность выдачи данных, с |
от 15 до 60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
774x285x320 |
|
Масса, кг, не более |
5 |
|
Выходной интерфейс |
RS-485 V.23** |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 142542015 |
IP66 |
|
Условия эксплуатации:
|
от -60 до +65 до 100 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
|
* В зависимости от настройки нефелометра верхний предел диапазона показаний может находиться в пределах от 65 000 до 75 000 м ** Наличие определяется договором поставки | |
