Сведения о средстве измерений: 92524-24 Вакуумметры сопротивления

Номер по Госреестру СИ: 92524-24
92524-24 Вакуумметры сопротивления
(APG200)

Назначение средства измерений:
Вакуумметры сопротивления APG200 (далее - вакуумметр) предназначены для измерений абсолютного давления газов.

сертификация программного обеспечения
Внешний вид. Вакуумметры сопротивления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вакуумметры сопротивления
Рисунок № 1
Внешний вид. Вакуумметры сопротивления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Вакуумметры сопротивления
Рисунок № 2
Внешний вид. Вакуумметры сопротивления, http://oei-analitika.ru рисунок № 3
Внешний вид.
Вакуумметры сопротивления
Рисунок № 3
Внешний вид. Вакуумметры сопротивления, http://oei-analitika.ru рисунок № 4
Внешний вид.
Вакуумметры сопротивления
Рисунок № 4
Внешний вид. Вакуумметры сопротивления, http://oei-analitika.ru рисунок № 5
Внешний вид.
Вакуумметры сопротивления
Рисунок № 5
Внешний вид. Вакуумметры сопротивления, http://oei-analitika.ru рисунок № 6
Внешний вид.
Вакуумметры сопротивления
Рисунок № 6

Общие сведения

Дата публикации - 04.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194367
ID в реестре СИ - 1417411
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

APG200-М-NW16, APG200-XM-NW25, APG200-XM-NW16, APG200-XM, APG200-XLC-NW25, APG200-XLC-NW16, APG200-XLC, APG200-MP-NW16, APG200-MP, APG200 - XLC-NW16,

Производитель

Изготовитель - Edwards Limited
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 137
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 81
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 373 дн.

Приказы РСТ, где упоминается данный тип СИ

№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Вакуумметры сопротивления (APG200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Edwards Limited

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92524-24
01.07.2029
Вакуумметры сопротивления, APG200
Edwards Limited (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Вакуумметры сопротивления (APG200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • APG200-XLC
  • 13 13 13 0 0 13 13 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • APG200-XLC
  • APG200-XM
  • APG200-MP
  • 68 55 65 3 0 68 65 3
    ООО "РАВНОВЕСИЕ"
    (RA.RU.312660)
  • APG200-XLC-NW16
  • 1 1 0 0 1 1 0
    АО "МСЗ"
    (RA.RU.311829)
  • APG200-XM-NW16
  • APG200-XLC-NW25
  • APG200-XM-NW25
  • APG200-XLC-NW16
  • 7 7 0 0 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • APG200-XM-NW16
  • 1 0 1 0 1 0 1
    ООО НПП "ИМЦ"
    (RA.RU.314585)
  • APG200-XM-NW16
  • APG200-XM-NW25
  • APG200-MP-NW16
  • APG200 - XLC-NW16
  • APG200-XLC-NW16
  • APG200-М-NW16
  • 44 33 42 2 0 25 23 2
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • APG200-MP
  • 3 3 0 3 0 0 0 0

    Стоимость поверки Вакуумметры сопротивления (APG200)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Входящие в состав вакуумметра контроллеры TIC, TAG, ADC

    имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметра. ПО выполняет следующие функции:

    - выбор единицы измерений давления;

    -   прием, обработка и отображение измерительной информации;

    - передача данных;

    - включение/выключение реле блокировок при превышении установленного значения давления;

    - автоматическая диагностика состояния вакуумметра, вывод на экран контроллера сообщений об ошибках.

    Идентификационные данные ПО представлены в Таблице 1.

    Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки) ПО

    Значение

    Наименование контроллера

    ADC

    TAG

    TIC

    Идентификационное наименование ПО

    -

    -

    -

    Номер версии (идентификационный номер) ПО

    AdCxx(1)

    ISSxx(1)

    D39700640X(2)

    1 хх - последовательность цифр, не являющаяся метрологически значимой частью ПО 2X - буквенное обозначение, не являющееся метрологически значимой частью ПО


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации вакуумметра.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Эксплуатация» документа «Вакуумметр сопротивления APG200. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1^10-8до 1^103 Па;

    Стандарт предприятия. Вакуумметры сопротивления APG200.

    Правообладатель

    Edwards Limited, Великобритания

    Адрес: Innovation Drive, Burgess Hill, West Sussex, RH15 9TW, GB

    Телефон: +44(0)3459212223

    Web-сайт: www.edwardsvacuum.com

    E-mail: UKSales@edwardsvacuum.com

    Изготовитель

    Edwards Limited, Великобритания
    Адрес: Innovation Drive, Burgess Hill, West Sussex, RH15 9TW, GB
    Адрес места осуществления деятельности: Innovation Drive, Burgess Hill, West Sussex, RH12 9TW, GB
    Телефон: +44(0)3459212223
    Web-сайт: www.edwardsvacuum.com
    E-mail: UKSales@edwardsvacuum.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Edwards Limited, Великобритания
    Адрес: Innovation Drive, Burgess Hill, West Sussex, RH15 9TW, GB
    Телефон: +44(0)3459212223
    Web-сайт: www.edwardsvacuum.com
    E-mail: UKSales@edwardsvacuum.com

    Конструктивно вакуумметр состоит из датчика, соединенного электрическим кабелем с контроллером, предназначенного для преобразования аналогового выходного сигнала датчика в измеренное значение абсолютного давления.

    Принцип действия вакуумметра основан на зависимости электрического сопротивления нагреваемого током элемента от давления газа.

    Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки - нити накала датчика. Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал пропорциональный давлению, который поступает в виде аналогово сигнала на контроллер.

    К настоящему типу средств измерений относятся вакуумметры следующих модификаций APG200-XM-**, APG200-XMP-**,   APG200-LC-**, APG200-XLC-**,

    APG200-M-**, APG200-MP-**, где ** - обозначение присоединительного фланца вакуумметра. Вакуумметр выпускается с одним из соединительных фланцев, имеющих следующие обозначения: NW16, NW25, DN16CF, Bare Tube, 4VCR, 1/8'' NPT, 8VCR. Модификации вакуумметра отличаются друг от друга диапазоном измерений абсолютного давления.

    В вакуумметре применяются контроллеры TIC, TAG, ADC. Использование вакуумметра различных модификаций возможно с любым из трёх контроллеров. На дисплее контроллера отображается измеренное значение абсолютного давления.

    Пломбировка корпуса вакуумметра не предусмотрена.

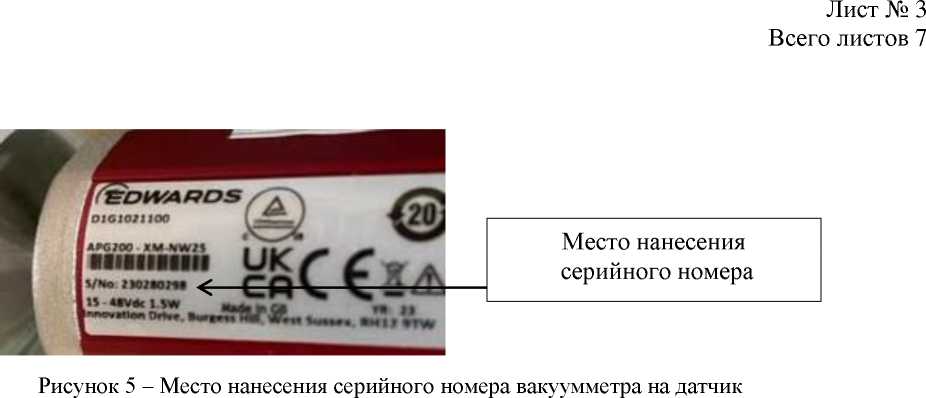

    Серийный номер вакуумметра наносится в формате цифрового обозначения на корпус датчика методом наклейки. Серийный номер контроллеров наносится в формате цифрового обозначения на боковую сторону корпуса контроллера методом наклейки.

    Нанесение знака поверки на корпус вакуумметра не предусмотрено.

    Общий вид датчика вакуумметра представлен на рисунке 1. Общий вид контроллеров TIC, TAG, ADC представлен на рисунках 2, 3, 4. Место нанесения серийного номера вакуумметра представлено на рисунке 5. Место нанесения серийного номера контроллера представлено на рисунке 6.

    Внешний вид. Вакуумметры сопротивления (APG200), http://oei-analitika.ru

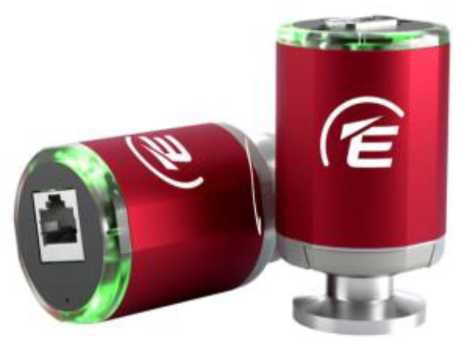

    Рисунок 1 - Общий вид датчика

    Внешний вид. Вакуумметры сопротивления (APG200), http://oei-analitika.ru

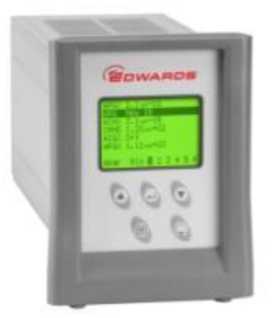

    Рисунок 2 - Общий вид контроллера TIC

    Внешний вид. Вакуумметры сопротивления (APG200), http://oei-analitika.ru

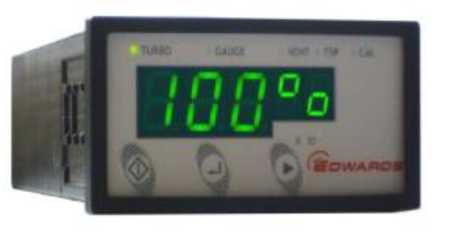

    Рисунок 3 - Общий вид контроллера TAG

    Внешний вид. Вакуумметры сопротивления (APG200), http://oei-analitika.ru

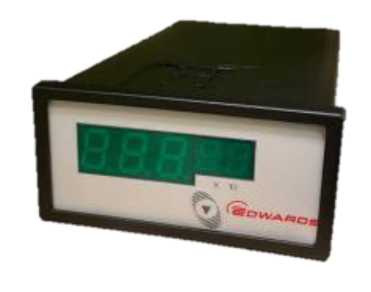

    Рисунок 4 - Общий вид контроллера ADC

    Внешний вид. Вакуумметры сопротивления (APG200), http://oei-analitika.ru
    Внешний вид. Вакуумметры сопротивления (APG200), http://oei-analitika.ru

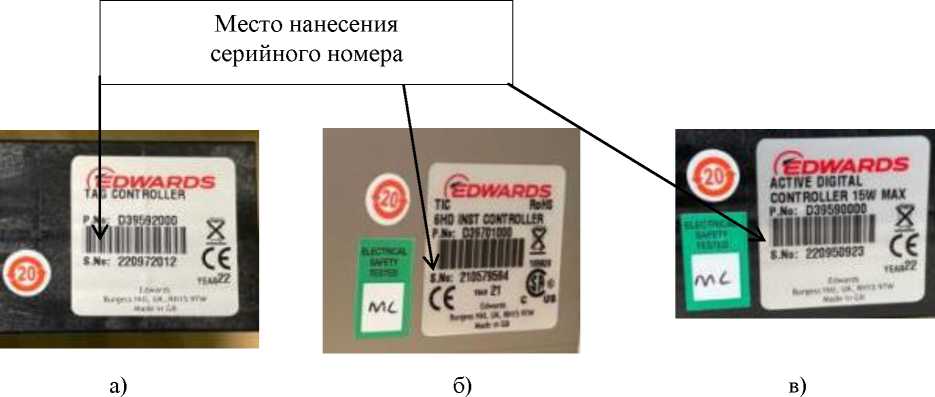

    Рисунок 6 - Место нанесения серийного номера на контроллер а) TAG; б) TIC; в) ADC


    Таблица 6 -

    Наименование

    Обозначение

    Кол-во

    Вакуумметр сопротивления APG200 в составе:

    -

    1 шт.

    - датчик

    -

    1 шт.

    - контроллер

    -

    1 шт.

    Руководство по эксплуатации на вакуумметр

    1 экз.

    Руководство по эксплуатации на контроллер

    -

    1 экз.


    Таблица 2   - Метрологические характеристики модификаций   APG200-XM-**,

    APG200-XMP-**

    Наименование характеристики

    Значение

    Диапазон измерений абсолютного давления, Па(1)

    от 5^10-2 до 1^103

    Пределы допускаемой относительной погрешности измерений абсолютного давления, %

    ± 30

    1)Допускается использование других единиц величин, допущенных к применению в Российской Федерации

    Таблица 3   - Метрологические характеристики модификаций   APG200-LC-**,

    APG200-XLC-**

    Наименование характеристики

    Значение

    Диапазон измерений абсолютного давления, Па(1)

    от 1^10-2 до 1^103

    Пределы допускаемой относительной погрешности измерений абсолютного давления, %

    ± 30

    1) Допускается использование других единиц величин, допущенных к применению в Российской Федерации

    Таблица 4 - Метрологические характеристики модификаций APG200-M-**, APG200-MP-**

    Наименование характеристики

    Значение

    Диапазон измерений абсолютного давления, Па(1)

    от 1-10"1 до 1^103

    Пределы допускаемой относительной погрешности измерений абсолютного давления, %

    ± 30

    1) Допускается использование других единиц величин, допущенных к применению в Российской Федерации

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон показаний абсолютного давления, Па

    - модификаций APG200-XM-**, APG200-XMP-**

    от 5^10-2 до 1^105

    - модификаций APG200-XLC-**, APG200-LC-**

    от 1^10-2 до 1^105

    - модификаций APG200-М-**, APG200-MP-**

    от 1-101 до 1-105

    Напряжение питания переменного тока, В

    - контроллера TIC

    от 100 до 240

    - контроллера ADC

    от 100 до 240

    Напряжение питания постоянного тока, В

    - контроллера TAG

    24 ± 2,4

    Частота переменного тока, Гц

    - контроллера TIC

    от 50 до 60

    - контроллера ADC

    от 47 до 63

    Габаритные размеры контроллера (ширина^высота^глубина), мм, не более - TIC

    110 х 155 х 250

    - TAG

    96 х 48 х 165

    - ADC

    96 х 48 х 165

    Габаритные размеры датчика (диаметрхвысота), мм, не более

    40 х 55

    Масса, кг, не более:

    - датчика

    0,3

    - контроллера TIC

    1,9

    - контроллера TAG

    0,3

    - контроллера ADC

    0,4

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +35

    - влажность, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106,7

    Средняя наработка до отказа, ч, не менее

    15000

    Средний срок службы, лет

    6
