Номер по Госреестру СИ: 92526-24
92526-24 Датчики тока
(Обозначение отсутствует)
Назначение средства измерений:
Датчики тока (далее по тексту - датчики) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.
Внешний вид.
Датчики тока
Рисунок № 1
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194369
ID в реестре СИ - 1417413
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hansen Electric, spol. s r.o.
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Датчики тока (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Датчики тока (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики тока (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот 1^10-1-1^106 Гц».
ПравообладательHansen Electric, spol. s r.o., Чехия
Адрес: Tёs^nska 2977/79С, 746 01, Опава
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия датчиков основан на явлении электромагнитной индукции.
Конструкция датчиков представляет собой воздушный сердечник (пояс Роговского) с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки датчиков используется проходной изолятор или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе датчиков.
Конструкция датчиков неразборная, что исключает несанкционированный доступ к вторичной обмотке. Пломбирование не предусмотрено.
Датчики выпускаются в трёх исполнениях: 1 мВ/А, 3 мВ/А, 5 мВ/А, отличающихся номинальным коэффициентом преобразования.
На корпусе датчики имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средств измерений, нанесен арабскими цифрами на табличку технических данных на корпус датчика типографским или рукописным способом.
Нанесение знака поверки на датчики не предусмотрено.

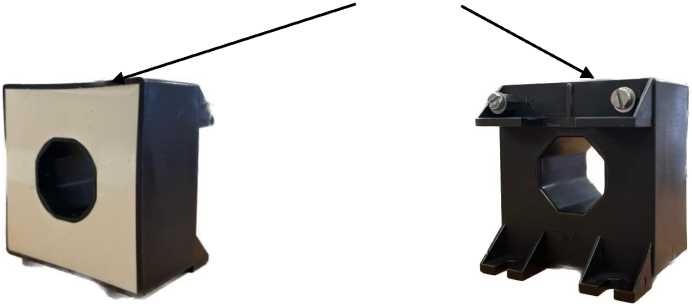

Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид датчиков и место нанесения заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение | ||
|
Номинальное рабочее напряжение, кВ |
1,2 | ||
|
Номинальная частота, Гц |
50 | ||
|
Номинальный коэффициент преобразования, мВ/А |
1 |
3 |
5 |
|
Диапазон преобразования силы переменного тока, А |
от 10 до 15000 |
от 3,3 до 5000 |
от 2 до 3000 |
|
Пределы допускаемой относительной погрешности преобразования, % |
±5 | ||
|
Номинальная нагрузка Rbr, кОм |
25 | ||
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,2 |
|
Габаритные размеры (высота^ширина^глубина), мм, не более |
60x55x43 |
|
Рабочие условия эксплуатации:
|
от -40 до +85 90 |
|
Температура транспортирования и хранения, °С |
от -55 до +90 |
|
Средняя наработка до отказа, ч, не менее |
500000 |
|
Средний срок службы, лет, не менее |
25 |
