Номер по Госреестру СИ: 92528-24
92528-24 Калибратор каналов измерения сигналов датчиков измерительных систем автоматический
(МАК-У)
Назначение средства измерений:
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У (далее - МАК-У) предназначен для воспроизведения в автоматическом режиме напряжения постоянного электрического тока (имитация сигналов одиночных тензорезисторов, полномостовых тензорезисторных схем и термопар).
Имитаторы МАК-У могут быть использованы для оперативного контроля надежности и достоверности работы измерительных каналов ИИС, измеряющих постоянное электрическое напряжение (в том числе сигналы одиночных тензорезисторов, полномостовых тензорезистор-ных схем и термопар).
Внешний вид.
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический
Рисунок № 1
Внешний вид.
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический
Рисунок № 2
Внешний вид.
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический
Рисунок № 3
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства -
Номер записи - 194371
ID в реестре СИ - 1417415
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МАК-У,
Производитель
Изготовитель - Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Жуковский
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Калибратор каналов измерения сигналов датчиков измерительных систем автоматический (МАК-У)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86973-22 |
Набор калибровочный мер массы и длины в области измерений координат центра масс, НКМ-500 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
|
87444-22 |
Стенд для измерений массы и координат центра масс, МЦ-500М1 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
|
89124-23 |
Системы многоканальные тензометрические контрольно-измерительные, СКИ Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
2 года |
|
89522-23 |
Установка для калибровки видеограмметрических систем, УВГМ-80 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
2 года |
|
92528-24 |
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический, МАК-У Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Калибратор каналов измерения сигналов датчиков измерительных систем автоматический (МАК-У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Калибратор каналов измерения сигналов датчиков измерительных систем автоматический (МАК-У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены во 2.3 пункте руководства по эксплуатации 1713.000.01 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
утверждении государственной электрического напряжения
утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока».
Правообладатель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5013009056
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Изготовитель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5013009056
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Правообладатель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5013009056
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
К настоящему типу средств измерений относится калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У, зав. № 001.
МАК-У состоит из 14 сменных имитаторов сигналов и одного общего для них устройства управления. Имитаторы сигналов предназначены для воспроизведения сигналов 3 типов датчиков:
-
- имитаторы сигналов типа ИОТР воспроизводят постоянное напряжение электрического тока одиночных тензорезисторов при питании их постоянным током, выполнены по схеме последовательно соединенных цепочек резисторов и предназначены для формирования 21 дискретной ступени электрического напряжения, каждая из которых пропорциональна приращению электрического сопротивления в заданном диапазоне. Имитаторы сигналов подключаются к исследуемой ИИС по 4-х проводной схеме, в которой питание имитатора сигналов осуществляется электрическим током, а на потенциальных выходах имитатора сигналов формируется электрическое напряжение. Имитаторы сигналов типа ИОТР обеспечивают формирование с заданной точностью сигналов одиночных тензорезисторов номинальным сопротивлением 100, 120, 200 и 350 Ом;
-
- имитаторы сигналов типа ИМТД воспроизводят постоянное электрическое напряжение полномостовых тензорезисторных схем и предназначены для формирования 21 дискретной ступени постоянного электрического напряжения, каждая из которых пропорциональна приращению сопротивления в заданном диапазоне. Питание имитаторов осуществляется постоянным напряжением (имитаторы сигналов ИМТД-Н) или постоянным током (имитаторы сигналов ИМТД-Т), а на выходе имитатора сигналов формируется постоянное электрическое напряжение. Имитаторы сигналов формируют сигналы полномостовых тензорезисторных схем номинальным сопротивлением моста 240 и 350 Ом с диапазонами воспроизведения постоянного электрического напряжения ± 10, ± 20, ± 30 и ± 40 мВ;
- имитатор сигналов типа ИН-60 воспроизводит постоянное напряжение, имитирующее термо-ЭДС термопар, выполнен по схеме резисторного моста и предназначен для формирования 21 дискретной ступени постоянного электрического напряжения в диапазоне воспроизведения ± 60 мВ.
Принцип действия МАК-У основан на изменении электрического сопротивления при коммутации устройством управления цепей последовательно соединенных прецизионных резисторов или выходов сопротивлений формирующих ступени тензорезисторного моста.
Общий вид МАК-У представлены на рисунке 1. Устройство управления МАК-У представлено на рисунке 2.
Имитаторы сигналов МАК-У и место нанесения заводского номера представлены на рисунке 3.
АВТОМАЕИЧЕСКИЙ

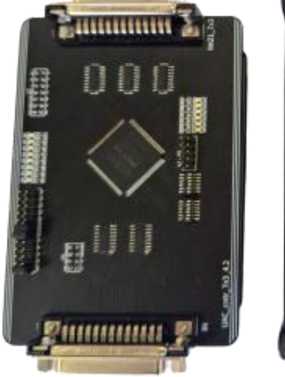

Рисунок 2 - Устройство управления
КАЛИБРАТОР

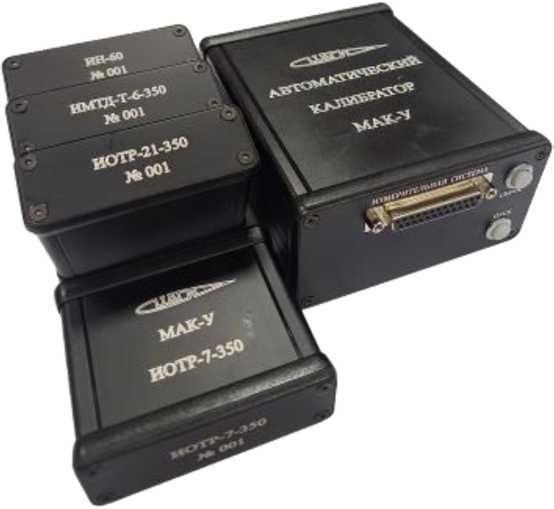

Рисунок 1 - Общий вид МАК-У
Место нанесения пломбы

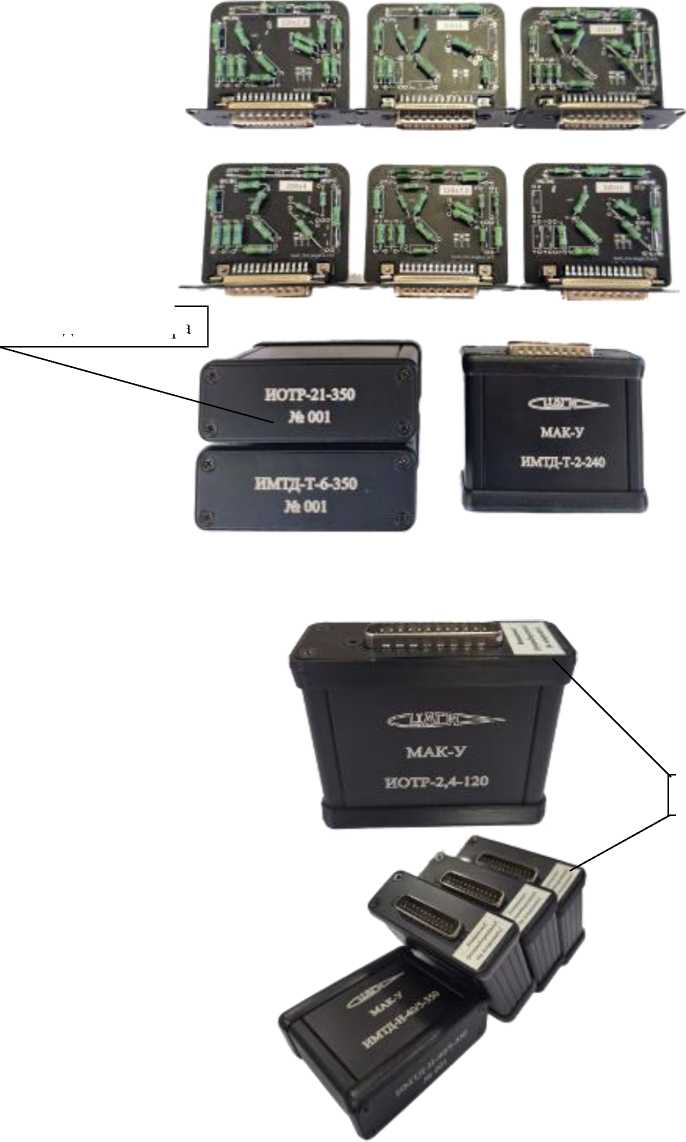

Рисунок 3 - Имитаторы сигналов
Место нанесения заводского номера
Место и способ пломбирования МАК-У показано на рисунке 3.
Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на МАК-У. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
МАК-У |
1713.000.01 |
1 шт. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Руководство по эксплуатации |
1713.000.01 РЭ |
1 экз. |
|
Паспорт |
1713.000.01 ПС |
1 экз. |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
ИМТД-Н-20/5-350 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 20 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,03 |
|
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,012 |
|
ИМТД-Н-40/5-350 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 40 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,03 |
|
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,024 |
|
ИМТД-Н-30/10-350 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 30 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,03 |
|
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,018 |
|
ИМТД-Т-2-240 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 30 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,1 |
|
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000005 * I1) * Rном 2) |
|
ИМТД-Т-6-350 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 90 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,2 |
|
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,00001 * I1) * Rном 2) |
|
ИН-60 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 60 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,2 |
|
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,036 |
|
ИОТР-2-100 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 490 до 1530 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000012 * I1) * Rном 2) |
|
ИОТР-4-200 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 980 до 3060 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000012 * I1) * Rном 2) |
|
ИОТР-2,4-120 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 588 до 1836 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,0000125 * I1) * Rном 2) |
|
ИОТР-7-350 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 1715 до 5355 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000012 * I1) * Rном 2) |
|
ИОТР-6-100 | |
|
Номинальный диапазон воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
от 470 до 1590 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000036 * I1) * Rном 2) |
|
ИОТР-7,2-120 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 564 до 1908 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,00004 * I1’ * Кном 2) |
|
ИОТР-12-200 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 940 до 3180 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000036 * I1’ * Кном 2) |
|
ИОТР-21-350 | |
|
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ |
от 1645 до 5565 |
|
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ |
± 0,45 |
|
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ |
± 0,000037 * I1’ * Кном 2) |
|
'’где «I» - ток питания в мА 2)где «Кном» - номинальное сопротивление в Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Количество задаваемых ступеней |
21 | |
|
Напряжение питания постоянного тока устройства управления, В |
5 | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +35 | |
|
- относительная влажность окружающего воздуха, %, не более |
80 | |
|
Габаритные размеры, мм, не более: |
Устройство |
Имитатор |
|
управления |
сигналов | |
|
- длина |
140 |
75 |
|
- ширина |
105 |
80 |
|
60 |
30 | |
|
- высота | ||
|
Масса, г, не более |
500 |
150 |
|
ИМТД-Н-20/5-350 | ||
|
Питание, В |
5 | |
|
Номинальное сопротивление моста, Ом |
350 | |
|
Допускаемое отклонение напряжения электропитания, В |
± (0,00003*ипит+0,0003) | |
|
ИМТД-Н-40/5-350 | ||
|
Питание, В |
5 | |
|
Номинальное сопротивление моста, Ом |
350 |
|
Допускаемое отклонение напряжения электропитания, В |
± (0,00003*Uпит+0,0003) |
|
ИМТД-Н-30/10-350 | |
|
Питание, В |
10 |
|
Номинальное сопротивление моста, Ом |
350 |
|
Допускаемое отклонение напряжения электропитания, В |
± (0,00003*ипит+0,0003) |
|
ИМТД-Т-2-240 | |
|
Питание, мА |
от 5 до 15 |
|
Номинальное сопротивление моста, Ом |
240 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИМТД-Т-6-350 | |
|
Питание, мА |
от 5 до 15 |
|
Номинальное сопротивление моста, Ом |
350 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИН-60 | |
|
Питание, В |
5 |
|
Номинальное сопротивление моста, Ом |
200 |
|
Допускаемое отклонение напряжения электропитания, В |
± (0,00003*ипит+0,0003) |
|
ИОТР-2-100 | |
|
Номинальное сопротивление, Ом |
100 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 2 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИОТР-2,4-120 | |
|
Номинальное сопротивление, Ом |
120 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 2,4 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*Iпит+O,OOO1) |
|
ИОТР-4-200 | |
|
Номинальное сопротивление, Ом |
200 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 2,4 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИОТР-7-350 | |
|
Номинальное сопротивление, Ом |
350 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 7 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИОТР-6-100 | |
|
Номинальное сопротивление, Ом |
100 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 6 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИОТР-7,2-120 | |
|
Номинальное сопротивление, Ом |
120 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 7,2 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИОТР-12-200 | |
|
Номинальное сопротивление, Ом |
200 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 12 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
|
ИОТР-21-350 | |
|
Номинальное сопротивление, Ом |
350 |
|
Номинальный диапазон воспроизводимого приращения сопротивления, Ом |
± 21 |
|
Питание, мА |
от 5 до 15 |
|
Допускаемое отклонение тока электропитания, мА |
± (0,00005*1пит+0,0001) |
