Номер по Госреестру СИ: 92534-24
92534-24 Спектрофотометры
(3NH)
Назначение средства измерений:
Спектрофотометры 3NH (далее - спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном и проходящем свете.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 5
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства - 02.07.2029
Номер записи - 194376
ID в реестре СИ - 1417420
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Модель YS6080, Модель YS6060, Модель YS4586, Модель YS3060, Модель TS7036, Модель BS7016, YS3060, BS7016,
Производитель
Изготовитель - Shenzhen ThreeNH Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1588 от 2024.07.02 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Спектрофотометры (3NH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Спектрофотометры (3NH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 4 | 5 | 1 | 0 | 6 | 5 | 1 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 43 | 25 | 37 | 6 | 0 | 42 | 36 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Спектрофотометры (3NH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения 3NH (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки и информации. Программное обеспечение записано в спектрофотометров.
представления измеряемой энергонезависимой памяти
Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется программное обеспечение SQCX для моделей YS6060, YS6080, TS8260, YS3060, BS7016, TS7036, SQCT для модели YS4586. Данное ПО не является обязательным для работы прибора.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |||||
|
YS6060, YS6080 |
TS8260 |
YS3060 |
YS4586 |
BS7016 |
TS7036 | |
|
Идентификационное наименование ПО |
3NH |
3NH |
3NH |
3NH |
3NH |
3NH |
|
Номер версии |
2.0.8 |
V100R001. |
S.YS3060 |
S.YS4580.0 |
V100R001. |
V100R001. |
|
(идентификационный номер) ПО |
04 |
.00.02.06 |
0.01.16 |
17 |
05 | |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации, раздел 2.3 «Измерение» для моделей YS3060, YS6060, YS6080, YS4586, TS8260 и раздел 2.4 «Измерение» для моделей BS7016, TS7036.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. №1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Стандарт предприятия Shenzhen ThreeNH Technology Co., Ltd., Китай.
ПравообладательShenzhen ThreeNH Technology Co., Ltd., Китай
Адрес: 4/F, Building 8, Nangang Second Industry Zone, Xili, Nanshan District, Shenzhen, China
Изготовитель
Shenzhen ThreeNH Technology Co., Ltd., КитайАдрес: 4/F, Building 8, Nangang Second Industry Zone, Xili, Nanshan District, Shenzhen, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56;
Факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения или спектрального коэффициента пропускания в видимом участке спектра в диапазоне длин волн от 360 до 780 нм и последующем расчете цветовых характеристик.
К настоящему типу средств измерений относятся спектрофотометры следующих моделей: YS6060, YS6080, TS8260, YS3060, BS7016, TS7036 и YS4586.
Конструктивно спектрофотометры моделей YS3060, YS4586, BS7016 и TS7036 представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем. Спектрофотометры моделей YS6060, YS6080 и TS8260 представляют собой настольные сенсорным дисплеем.
Источниками излучения BS7016, YS4586 и TS7036
приборы, состоящие из измерительного блока с цветным
в спектрофотометрах моделей YS6060, TS8260, YS3060, являются светодиоды полного видимого спектра, в спектрофотометрах модели YS6080 - импульсная ксеноновая лампа. Предусмотрены две геометрии освещения/наблюдения при измерениях в отраженном свете: 45°/0° в модели YS4586; d/8° в моделях YS6060, YS6080, TS8260, YS3060, BS7016 и TS7036. Для моделей YS6060 и YS6080 предусмотрена возможность измерений в проходящем свете в геометрии освещения/наблюдения d/0°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей (модель BS7016 измеряет только с включением зеркальной составляющей). Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка. При измерении в проходящем свете при освещения/наблюдения d/0° источником освещения является интегрирующая приемник расположен по нормали к образцу.
геометрии сфера, а
и световая
В комплектацию спектрофотометров входят белый калибровочный стандарт ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Объем встроенной памяти спектрофотометров позволяет сохранять данные от 500 до 5000 эталонов и от 10000 до 40000 образцов в зависимости от модели.
Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.

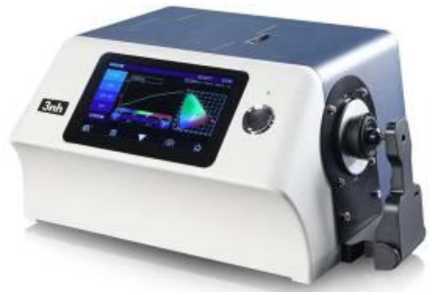

а) Модель YS6060, YS6080

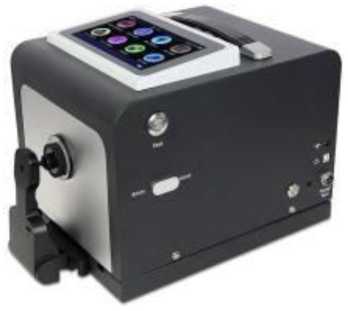

б) Модель TS8260

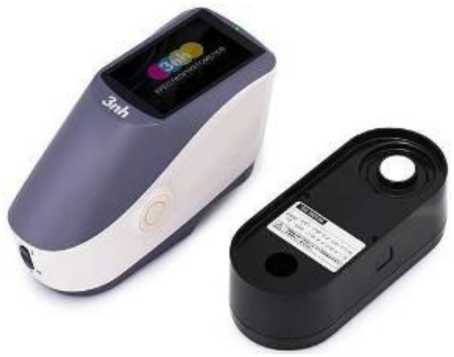

в) Модель YS3060, YS4586
Рисунок 1 - Общий вид спектрофотометров 3NH

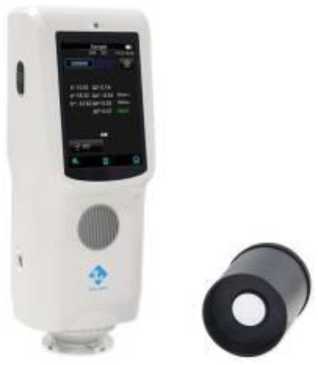

г) Модель BS7016, TS7036
Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер имеет цифровой (арабские цифры) формат и наносится на этикетку методом лазерной печати, которая наклеивается на боковую (модель TS8260), заднюю (модели BS7016, TS7036, YS6060, YS6080) или нижнюю (модели YS3060, YS4586) панель спектрофотометров.

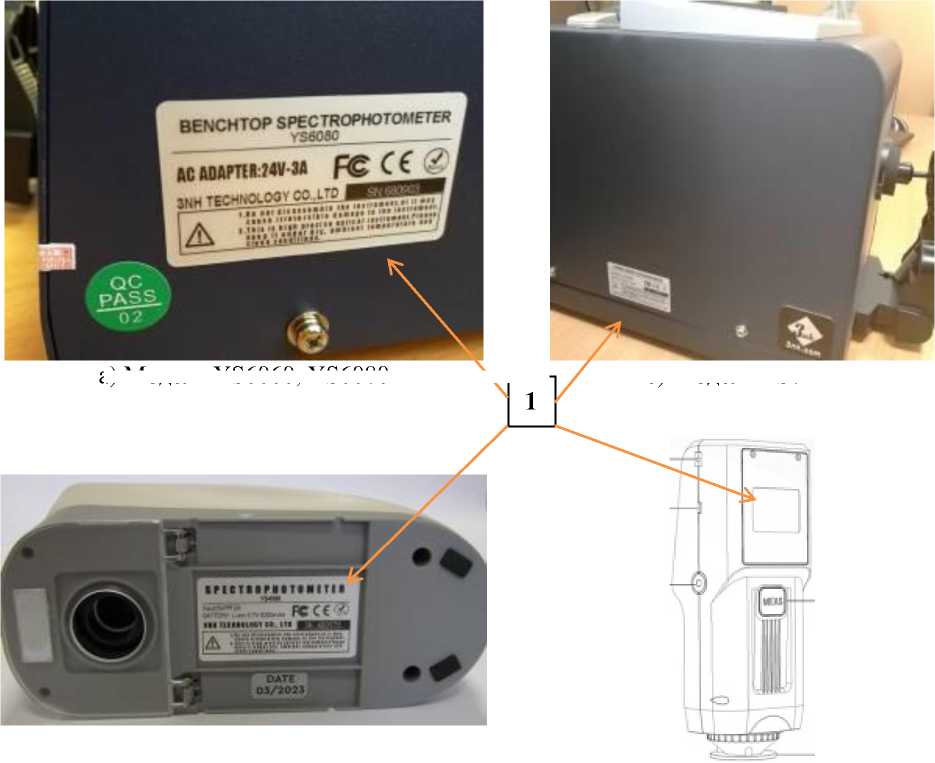

а) Модель YS6060, YS6080
в) Модель YS3060, YS4586
г) Модель BS7016, TS7036
Рисунок 2 - Обозначение мест нанесения маркировки
б) Модель TS8260
Таблица 5 - Комплектность портативного средства измерений
|
Наименование |
Обозначение |
Количество | |||
|
YS3060 |
BS7016 |
TS7036 |
YS4586 | ||
|
Спектрофотометр 3NH |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Белый калибровочный стандарт |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Чёрный калибровочный стандарт |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Защитная крышка на апертуру |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Зарядное устройство (адаптер питания) |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB для зарядки и подключения к ПК |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Ремешок на запястье |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Апертура 20 мм |
- |
- |
- |
- |
1 шт. |
|
Сменная апертура 8 мм |
- |
1 шт. |
1 шт. |
1 шт. |
- |
|
Сменная апертура 4 мм |
- |
1 шт. |
- |
1 шт. |
- |
|
Кейс для хранения и переноски |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество | ||
|
YS6060 |
YS6080 |
TS8260 | ||
|
Спектрофотометр 3NH |
- |
1 шт. |
1 шт. |
1 шт. |
|
Белый калибровочный стандарт |
- |
1 шт. |
1 шт. |
1 шт. |
|
Чёрный калибровочный стандарт |
- |
1 шт. |
1 шт. |
1 шт. |
|
Блок питания |
- |
1 шт. |
1 шт. |
1 шт. |
|
Кабель питания |
- |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB для подключения к ПК |
- |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
1 экз. |
|
Сменная апертура 25 мм |
- |
1 шт. |
1 шт. |
- |
|
Сменная апертура 15мм |
- |
1 шт. |
1 шт. |
- |
|
Сменная апертура 8 мм |
- |
1 шт. |
1 шт. |
1 шт. |
|
Сменная апертура 4 мм |
- |
1 шт. |
1 шт. |
1 шт. |
|
Чёрная заслонка |
- |
1 шт. |
1 шт. |
- |
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
YS6060, YS6080 (апертуры 25 мм, 15 мм, 8 мм, 4 мм) |
TS8260, YS3060, BS7016, TS7036 (апертура 8 мм) |
YS4586 (апертура 20 мм) | |
|
Диапазон измерений координат цвета: X |
от 2,5 до 109,0 | ||
|
Y |
от 1,4 до 98,0 | ||
|
Z |
от 1,7 до 107,0 | ||
|
Пределы допускаемой абсолютной погрешности измерений координат цвета для отражающих образцов |
±2,0 | ||
|
Диапазон измерений координат цветности: x |
от 0,004 до 0,734 | ||
|
У |
от 0,005 до 0,834 | ||
|
Пределы допускаемой абсолютной погрешности измерений координат цветности |
±0,010 | ||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | ||
|
YS6060 |
YS6080 |
TS8260 | |
|
Спектральный диапазон, нм |
от 360 до 780 |
от 360 до 780 |
от 400 до 700 |
|
Геометрия освещения/наблюдения для отражающих образцов пропускающих образцов |
d/8° (spin/spex) d/0° |
d/8° (spin/spex) d/0° |
d/8° (spin/spex) |
|
Источник света: | |||
|
импульсная ксеноновая лампа |
- |
+ |
- |
|
белый светодиод |
+ |
- |
+ |
|
Габаритные размеры (дхг^ш), мм, не более |
370x300x200 |
370x300x200 |
370x240x260 |
|
Масса, кг, не более |
10 |
10 |
8 |
|
Условия эксплуатации:
|
от +15 до +35 от 0 до 85 | ||
|
Условия хранения, °С |
от +15 до +35 | ||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение | |||
|
YS3060 |
BS7016 |
YS4586 |
TS7036 | |
|
Геометрия освещения/наблюдения |
d/8° (spin/spex) |
d/8° (spin) |
45°/0° |
d/8° (spin/spex) |
|
Спектральный диапазон, нм |
от 400 до 700 | |||
|
Источник света: | ||||
|
- белый светодиод |
+ |
+ |
+ |
+ |
|
Габаритные размеры (дxгxш), мм, не более |
184x77x105 |
81x71x214 |
184x77x105 |
81x71x214 |
|
Масса, кг, не более |
0,6 |
0,5 |
0,6 |
0,5 |
|
Условия эксплуатации:
|
от +15 до +35 от 0 до 85 | |||
|
Условия хранения, °С |
от +15 до +35 | |||
