Сведения о средстве измерений: 92540-24 Устройства для проверки трансформаторов тока

Номер по Госреестру СИ: 92540-24
92540-24 Устройства для проверки трансформаторов тока
(РЕТОМ™-ТТ)

Назначение средства измерений:
Устройства для проверки трансформаторов тока РЕТОМ™-ТТ (далее по тексту -устройства) предназначены для измерений и вычисления характеристик силовых и измерительных трансформаторов тока путем воспроизведений силы переменного тока, измерений напряжения переменного тока, электрического сопротивления постоянному току, коэффициента трансформации трансформаторов тока, угла фазового сдвига.

сертификация программного обеспечения
Внешний вид. Устройства для проверки трансформаторов тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства для проверки трансформаторов тока
Рисунок № 1
Внешний вид. Устройства для проверки трансформаторов тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройства для проверки трансформаторов тока
Рисунок № 2

Общие сведения

Дата публикации - 04.07.2024
Срок свидетельства - 02.07.2029
Номер записи - 194382
ID в реестре СИ - 1417426
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика")
Страна - РОССИЯ
Населенный пункт - г. Чебоксары
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1588 от 2024.07.02 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Устройства для проверки трансформаторов тока (РЕТОМ™-ТТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52125-18
19.02.2028
Комплексы программно-технические измерительные параметров высокочастотного оборудования в электроэнергетике, РЕТОМ™-ВЧ
Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика") (РОССИЯ г. Чебоксары)
ОТ
МП
4 года
81391-21
29.03.2026
Устройства измерительные для прогрузки первичным током, РЕТОМ™-30КА
Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика") (РОССИЯ г. Чебоксары)
ОТ
МП
4 года
82540-21
09.08.2026
Комплексы программно-технические измерительные цифровые, РЕТОМ™-61850
Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика") (РОССИЯ г. Чебоксары)
ОТ
МП
4 года
92540-24
02.07.2029
Устройства для проверки трансформаторов тока, РЕТОМ™-ТТ
Общество с ограниченной ответственностью "Научно-производственное предприятие "Динамика" (ООО "НПП "Динамика") (РОССИЯ г. Чебоксары)
ОТ
МП
1 год

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Кто поверяет Устройства для проверки трансформаторов тока (РЕТОМ™-ТТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦМИ"
(RA.RU.312203)
  • -
  • 18 18 18 0 0 18 18 0

    Стоимость поверки Устройства для проверки трансформаторов тока (РЕТОМ™-ТТ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

    Устройства имеют метрологическое и интерфейсное ПО. Метрологическое ПО отвечает за обработку данных с аналого-цифрового преобразователя и является метрологически значимым. Интерфейсное ПО не является метрологически значимым и отвечает за вывод информации на дисплей, позволяет сконфигурировать режимы работы устройства.

    Уровень защиты метрологического ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014. Внесение изменений в метрологическое ПО возможно только в заводских условиях.

    Таблица 1 -

    ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    метрологическое

    интерфейсное

    Номер версии (идентификационный номер ПО)

    не ниже 1.0.1

    не ниже 1.0.1

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус устройств при изготовлении паспортной таблички (шильдика) и типографским способом на титульный лист паспорта устройств.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Руководство по эксплуатации» паспорта БРГА.411182.001 ПС.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1^10-1 до 1^106 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

    Устройства для проверки трансформаторов тока РЕТОМ-ТТ. Технические условия БРГА.411182.001 ТУ.

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «Динамика» (ООО «НПП «Динамика»)

    ИНН 2129001830

    Юридический адрес: 428015, г. Чебоксары, ул. Анисимова, д. 6

    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «Динамика» (ООО «НПП «Динамика»)
    ИНН 2129001830
    Адрес: 428015, г. Чебоксары, ул. Анисимова, д. 6

    Испытательный центр


    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «Динамика» (ООО «НПП «Динамика»)
    ИНН 2129001830
    Юридический адрес: 428015, г. Чебоксары, ул. Анисимова, д. 6

    Принцип работы устройств основан на сравнении двух сигналов, один из которых формируется с помощью встроенного генератора и подается на вторичную обмотку исследуемого трансформатора тока (контролируется на измерительном входе W2), а второй формируется первичной обмоткой трансформатора тока (измеряется на входе W1). Сигналы передаются на аналого-цифровой преобразователь и обрабатываются встроенным микропроцессором. Полученные результаты измерений отображаются на дисплее устройства.

    Устройства представляют собой переносные приборы, позволяющие проводить пусконаладочные работы и техническое обслуживание силовых и измерительных трансформаторов тока. Устройства измеряют и вычисляют следующие характеристики трансформаторов: коэффициент трансформации и полярность, сопротивление вторичных обмоток постоянному току, кривую намагничивания, токовую и угловую погрешности, вторичную нагрузку и мощность вторичных обмоток,    коэффициент остаточной магнитной индукции по

    ГОСТ Р МЭК 61869-2-2015, а также производят размагничивание трансформаторов.

    Конструктивно устройства выполнены в переносных металлических корпусах, закрываемых съемной крышкой и имеющих ручку для переноски.

    Заводской номер наносится на паспортную табличку (шильдик) любым технологическим способом в виде цифрового кода.

    Для предотвращения несанкционированного доступа к внутренним частям устройств, предусмотрены голографические наклейки. Общий вид и место пломбирования от несанкционированного доступа (место нанесения голографических наклеек), место нанесения знака утверждения типа и заводского номера (место расположения шильдика) устройства представлены на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Устройства для проверки трансформаторов тока (РЕТОМ™-ТТ), http://oei-analitika.ru

    Место

    нанесения знака

    утверждения типа

    Место

    нанесения завод

    ского номера

    Место пломбирования от несанкционированного доступа

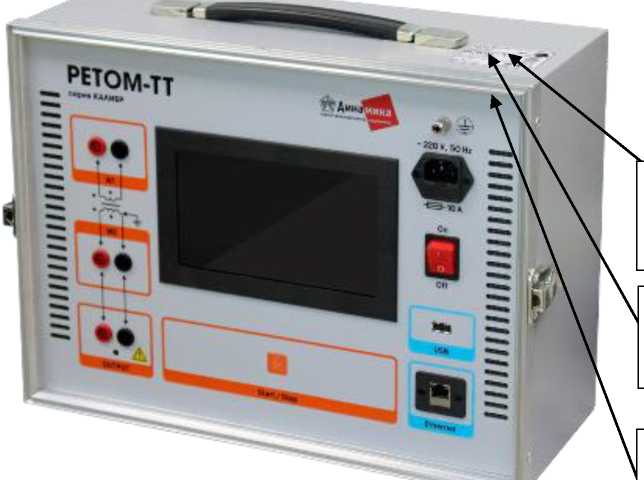

    а) вид устройства со стороны лицевой панели
