Номер по Госреестру СИ: 92541-24
92541-24 Комплексы измерительные
(ЛОГИКА 6740)
Назначение средства измерений:
Комплексы измерительные ЛОГИКА 6740 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

Внешний вид.
Комплексы измерительные
Рисунок № 1

Внешний вид.
Комплексы измерительные
Рисунок № 2

Внешний вид.
Комплексы измерительные
Рисунок № 3

Внешний вид.
Комплексы измерительные
Рисунок № 4

Внешний вид.
Комплексы измерительные
Рисунок № 5

Внешний вид.
Комплексы измерительные
Рисунок № 6

Внешний вид.
Комплексы измерительные
Рисунок № 7

Внешний вид.
Комплексы измерительные
Рисунок № 8

Внешний вид.
Комплексы измерительные
Рисунок № 9

Внешний вид.
Комплексы измерительные
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в системообразующем компоненте измерительного комплекса (корректоре) и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения ИК приведены в таблице 2. Значения цифровых идентификаторов (контрольных сумм) ПО приводятся в описаниях типа корректоров.
Таблица 2 -
обеспечения
данные
|
Наименование характеристики |
Корректор | ||
|
СПГ740 |
СПГ742 |
СПГ761 | |
|
Номер версии |
1.0.х.х.хх |
1.0.х.х.хх |
ОЗ.х.хх |
|
и выше |
и выше |
и выше | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе РАЖГ.421431.046 РЭ «Комплексы измерительные ЛОГИКА 6740. Руководство по эксплуатации», раздел 5.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.740-2023 ГСИ. Расход и количество газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;
ГОСТ Р 8.995-2023 ГСИ. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа;
РАЖГ.421431.046 ТУ Комплексы измерительные ЛОГИКА 6740. Технические условия.
ПравообладательАкционерное общество «Научно-производственная фирма «Логика»
(АО НПФ ЛОГИКА)
ИНН 7809002893
Юридический адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150, к. 1, лит. А, помещ. 427
Тел./факс: (812) 2522940, 4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru.
Web-сайт: www.vniims.ru.
Правообладатель
Акционерное общество «Научно-производственная фирма «Логика»(АО НПФ ЛОГИКА)
ИНН 7809002893
Юридический адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150, к. 1, лит. А, помещ. 427
Тел./факс: (812) 2522940, 4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
Изготовители Акционерное общество «Теплоэнергомонтаж» (АО «ТЭМ») ИНН 7804012841
Юридический адрес: 195221, г. Санкт-Петербург, ул. Ключевая, д. 30, лит. А, помещ. 2 (6-Н), 5 (6-Н)
Адрес места осуществления деятельности: 190020, г. Санкт-Петербург, наб. Обводного канала, д. 150
Тел./факс: (812) 3253637, 3253638
E-mail: komplekt@tem.spb.ru
Акционерное общество «Научно-производственная фирма «Логика»
(АО НПФ ЛОГИКА)
ИНН 7809002893
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150, к. 1, лит. А, помещ. 427
Тел./факс: (812) 2522940, 4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям t=20 °C и p=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин.
Измерительные каналы ИК оборудуются датчиками температуры газа и опционально, в зависимости от уровня точности и конкретного назначения ИК, оборудуются или не оборудуются датчиками давления газа. Расчет приведенных к стандартным условиям расхода и объема газа соответственно выполняется с подстановкой измеренных значений температуры и измеренных или условно-постоянных значений давления газа.
В составе ИК могут использоваться в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента ИК используется корректор СПГ740 (80110-20), СПГ742 (48867-12) или корректоры СПГ761 (36693-13) совместно с измерительными адаптерами АДС97 (38646-08).
ИК различаются количеством, составом и уровнем точности измерительных каналов объема. Конкретный состав ИК определяется заказом и приводится в паспорте.
Таблица 1 - Типы
в составе ИК
п
|
Преобразователи расхода | ||
|
РСГ (41453-13) СТГ (28739-19) СГ (14124-14) ЭМИС-РГС 245 (58089-14) ЭМИС-ВИХРЬ 200 (86309-22) РГ-Р (88140-23) |
РГ-Т (88939-23) РВГ (87075-22) РЕД-Р (88785-23) Ирвис-К300 (87977-23) RABO (54267-13) ВКР (86899-22) |
ВПМ (86796-22) СГВ (84879-22) BK-G (60295-15) BK (84689-22) |
Таблица 1 (продолжение)
|
Преобразователи давления и разности давлений | ||
|
Метран-150 (32854-13) МИДА-13П (17636-17) МИДА-15 (50730-17) СДВ (28313-11) |
АИР-20/М2 (63044-16) ОВЕН ПД100И (56246-14) Метран 75 (48186-11) Агат-100МТ (74779-19) |
ЭМИС-БАР (72888-18) Crocus L (74171-19) |
|
Преобразователи температуры | ||
|
ТС (58808-14) |
ТПТ-1,-17, -19, -21 (46155-10) |
ТСП-Н (38959-17) |
|
ТЭМ-100 (40592-09) |
ТПТ-15 (39144-08) |
ТС-Б (72995-20) |
|
Барьеры искрозащиты | ||
|
ТСС-Ех (63024-16) |
КОРУНД Мххх (57154-14) | |
Общий вид составных частей ИК приведен на рисунках 1 - 5.
СПГ740
СПГ742
СПГ761
АДС97

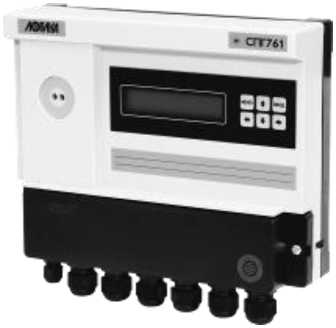

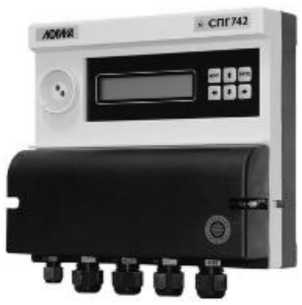

Рисунок 1 - Корректоры СПГ740, СПГ742, СПГ761 и адаптер измерительный АДС97
РСГ
СТГ
СГ
ЭМИС-РГС 245
RABO
РЕД-Р
ЭМИС-ВИХРЬ 200
РГ-Р
РГ-Т
РВГ
СГВ
ВК-G
ВПМ
ВК
Ирвис-К300

Рисунок 2 - Преобразователи расхода
Метран-150

МИДА-15
СДВ

ПД100И
АИР-20/М2
МИДА-13П
Метран 75
АГАТ-100МТ
ЭМИС-БАР
ТПТ-1

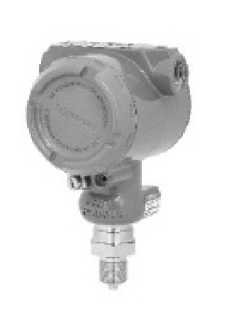

Рисунок 3 - Преобразователи давления

ТС ТС-Б

Рисунок 4 - Преобразователи температуры

ТСС-Ех КОРУНД Мххх
Рисунок 5 - Барьеры искрозащиты
Обозначения, коды модификаций и заводские номера составных частей измерительного комплекса, однозначно идентифицирующие каждый экземпляр СИ, наносятся в соответствии с описаниями типа и эксплуатационной документацией составных частей.
Таблица 4 - Состав комплекса измерительного ЛОГИКА 6740
|
Наименование |
Количество |
|
Корректор |
1 шт. |
|
Адаптер измерительный АДС97 |
от 0 до 2 шт. |
|
Преобразователи расхода |
от 1 до 12 шт. |
|
Преобразователи давления (разности давлений) |
от 0 до 16 шт. |
|
Преобразователи температуры |
от 1 до 12 шт. |
|
Барьеры искрозащиты |
от 0 до 40 шт. |
|
Руководство по эксплуатации (РАЖГ.421431.046 РЭ) |
1 экземпляр |
|
Паспорт (РАЖГ.421431.046 ПС) |
1 экземпляр |
|
Методика поверки |
1 экземпляр |
|
Эксплуатационная документация составных частей |
1 комплект |
Таблица 3 -
|
Наименование характеристики |
Значение | |
|
Диапазон измерений объемного расхода, м3/ч |
от 0 до 3 •IO5 | |
|
Диапазон измерений объема, м3 |
от 2^10-5 до 9-107 | |
|
Диапазон измерений температуры, °C |
от -50 до +80 | |
|
Диапазон измерений давления, МПа |
от 0 до 7,5 | |
|
Диапазон измерений разности давлений, кПа |
от 0 до 1000 | |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа: - при рабочих условиях, % - при стандартных условиях, % |
±0,75; ±1,0; ±2,0; ±2,5; ±3,0 ±1; ±1,5; ±2,5; ±3,0;±4,0 | |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % |
±0,3; ±0,5; ±0,8 | |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±(0,3+0,002^|t ±(0,8+0,004^|t ±(1,0+0,005^|t |
); ); ) |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении разности давлений, % |
±0,8 | |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 | |
|
Примечание: t - температура контролируемой среды, °С. | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность, % |
80 при 35 °С и более низких температурах |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Электропитание: - напряжение, В - частота, Гц |
220 ^22 (непосредственно или через сетевые адаптеры) 50±2 |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет |
12 |
