Принцип действия расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается во вторичный преобразователь, где происходит его обработка и преобразование в значение объемного расхода и объема, а также формирование выходных сигналов.

Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя, которые могут быть жестко механически связаны между собой (компактное исполнение), могут быть соединены кабелем (раздельное исполнение), или могут представлять из себя моноблок. Первичный преобразователь расхода может представлять собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой). А также первичный преобразователь расхода может представлять собой штангу из немагнитного материала, в нижней части которой находится измерительный элемент. С внешней стороны измерительного элемента размещены электроды, с внутренней стороны встроены магнитные катушки. Верхняя часть штанги имеет присоединительный элемент для установки расходомера в трубопровод. Вторичный преобразователь представляет собой устройство, на которое поступает сигнал с электродов первичного преобразователя расхода, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.

Расходомеры изготавливаются в пяти модификациях:

• - MIM-R - выпускается в моноблочном исполнении, имеет выходные сигналы: частотно-импульсный и аналоговый сигнал постоянного тока. Имеет полнопроходный первичный преобразователь расхода;

• - MIS-R - выпускается в компактном исполнении, имеет выходные сигналы: частотноимпульсный и аналоговый. Имеет полнопроходный первичный преобразователь расхода;

• - EPS-R и EPX-R - данные модификации отличаются друг от друга внешним видом. Могут выпускаться в компактном и раздельном исполнениях. Имеют выходные сигналы: частотно-импульсный и аналоговый. Имеют полнопроходный первичный преобразователь расхода;

- PIT-R - выпускается в компактном и раздельном исполнениях, имеет выходные сигналы: частотно-импульсный и аналоговый. Имеют первичный преобразователь расхода в виде штанги из немагнитного материала.

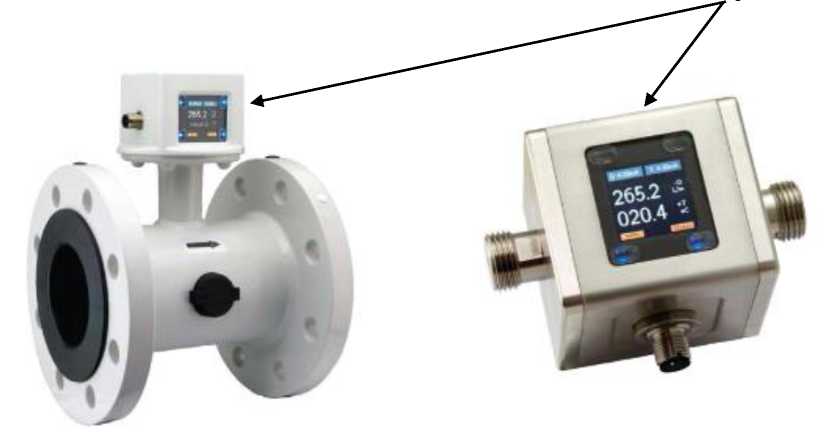

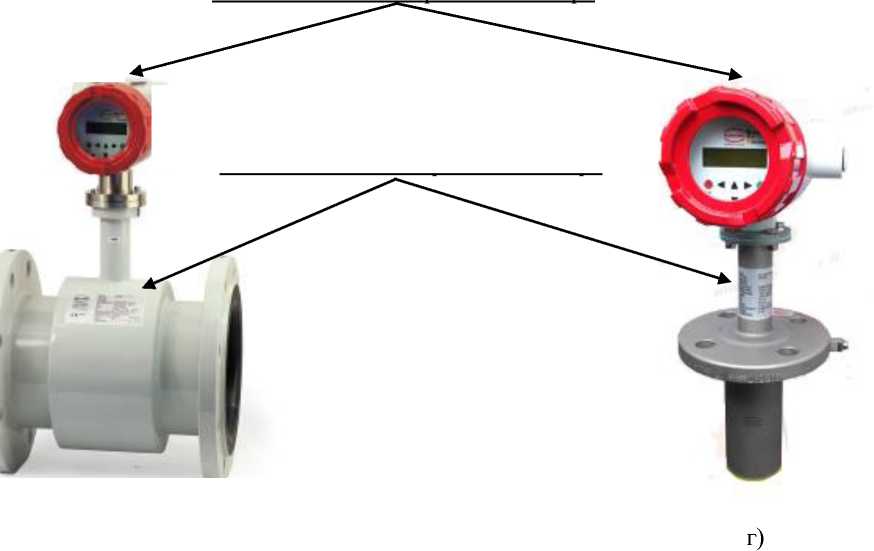

Общий вид расходомеров и места нанесения серийного номера представлены на рисунке 1.

Место нанесения серийного номера

а)

б)

Место нанесения

серийного номера

в)

Рисунок 1 - Общий вид расходомеров электромагнитных R: а - модификация MIS-R; б - модификация MIM-R в - модификации EPS-R и EPX-R; г - модификация PIT-R

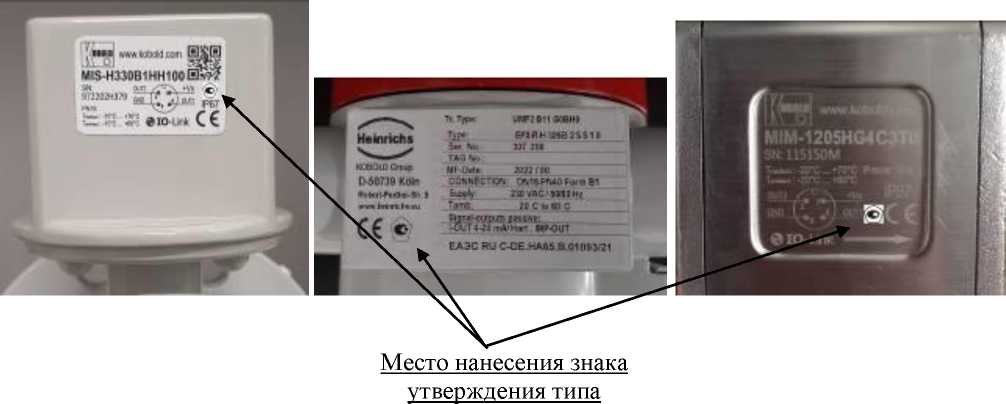

Рисунок 2 - Место нанесения знака утверждения типа

Пломбирование расходомеров не предусмотрено.

Серийный номер расходомеров модификаций MIS-R, EPS-R, EPX-R, PIT-R наносится на самоклеящуюся этикетку типографским способом в буквенно-цифровом или в цифровом формате. Этикетка располагается в местах, обозначенных на рисунке 1. Серийный номер расходомеров модификации MIM-R наносится методом лазерной гравировки в буквенноцифровом или в цифровом формате на корпус расходомера в месте, обозначенном на рисунке 1.

Таблица 7 -

Таблица 2 - Метрологические характеристики

¹⁾ v - скорость потока измеряемой жидкости, м/с

Таблица 3 - Номинальные диаметры и диапазоны измерений объемного расхода жидкости расходомеров модификации MIM-R

Таблица 4 - Номинальные диаметры и диапазоны измерений объемного расхода жидкости расходомеров модификации MIS-R

Таблица 5 - Номинальные диаметры и диапазоны измерений объемного расхода жидкости расходомеров модификаций EPS-R и EPX-R

Таблица 6 - Основные технические характеристики
