Принцип действия комплексов заключается в измерении силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока, поступающих от ИП или других источников, преобразований аналоговых сигналов в цифровой код при помощи 24-разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов на контроллер, регистрации и архивировании измеренных значений, отображении данных на операторской и инженерной станциях, а также воспроизведений силы постоянного электрического тока при помощи 24-разрядного ЦАП, для формирования выходных информационных и управляющих сигналов комплексов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.

Комплексы состоят из операторской станции на базе персонального компьютера (ПК), модулей контроллера, модулей связи, модулей цифрового ввода, модулей цифрового вывода, модулей аналогового ввода, модулей аналогового вывода, многоканальных клеммных панелей, основной стойки.

В общем случае, в состав комплексов входят следующие основные компоненты:

• - основная приборная стойка, включающая:

• -   модуль контроллера (PM9901);

• -    модуль связи (BI9901);

• -   модуль последовательного порта передачи данных RS-485 (CM9901);

• -   до 40 модулей входных/выходных сигналов (I/O);

• - дополнительная приборная стойка, которая может быть размещена удаленно от основной, и включающая, до 40 модулей I/O;

• - многоканальные клеммные панели, устанавливаемые в стойках, соответствующие каналам модулей I/O;

• - коммутирующие кабели связи (шины I/O), предназначенные модулей контроллеров основной стойки с удаленно расположенными дополнительной стойке;

  для коммутации модулями I/O в

• - модули I/O:

—   AI9901 - 16-канальный модуль аналогового ввода;

-   AIH9901 - 16-канальный модуль аналогового ввода с поддержкой HART-

протокола;

AO9901 - 16-канальный модуль аналогового вывода;

AOH9901 - 16-канальный модуль аналогового вывода с поддержкой HART-

протокола;

• -   TC9901 - 16-канальный модуль аналогового ввода;

• -   RTD9901 - 8-канальный модуль аналогового ввода;

• -   DI9901, SOE9901- 32-канальные модули цифрового ввода.

Измерительные каналы формируются на базе следующих компонентов:

• - многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к модулям входных/выходных сигналов.

• - многоканальных модулей входных/выходных сигналов, осуществляющих прием и преобразование входных/выходных электрических сигналов;

• -  программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на инженерных или операторских станциях на базе ПК.

В комплексах предусмотрено резервирование питания и измерительных модулей.

Заводской номер комплексов в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносится на идентификационную табличку размещаемой на передней двери основной приборной стойки.

Место нанесения знака поверки предусмотрено на переднюю дверь основной приборной стойки над идентификационной табличкой.

Пломбировка комплексов не предусмотрена. Ограничение доступа обеспечивается закрытием двери стоек на ключ.

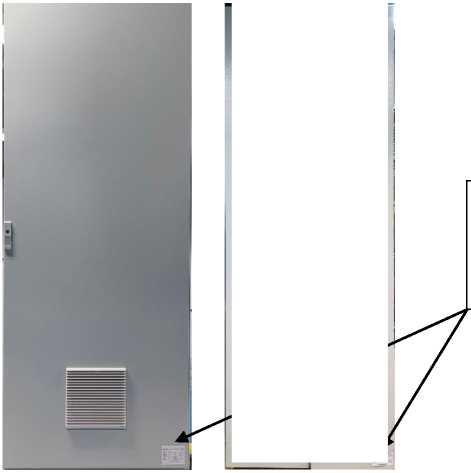

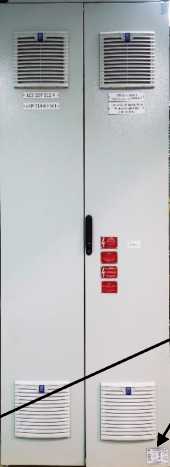

Общий вид комплексов с основной приборной стойкой с указанием мест нанесения идентификационной таблички и знака поверки приведен на рисунке 1.

Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.

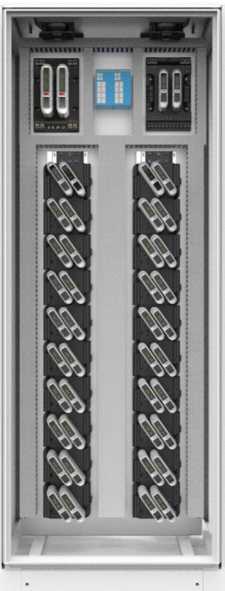

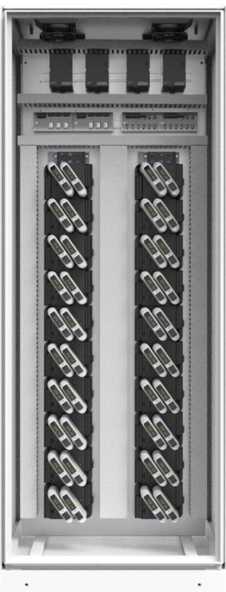

Общий вид комплексов с функциональными модулями приведен на рисунке 3.

Идентификационные номера функциональных модулей из состава комплексов в виде цифрового обозначения, состоящего из арабских цифр, расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.

знака поверки

Место нанесения идентификационн ой таблички и

(fj              EK

“ Камтмко MMiaPUTiJM iin ■ г—лтгад ii Д и итюаиптвтЛ

Рисунок 1 - Общий вид комплексов
