Номер по Госреестру СИ: 92549-24
92549-24 Преобразователи вихретоковые
(SV3300)
Назначение средства измерений:
Преобразователи вихретоковые SV3300 (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194391
ID в реестре СИ - 1417474
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SV3300, 8 мм, 11 мм,
Производитель
Изготовитель - "Shenyang VibroTech Instruments INC"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 71
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 53
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи вихретоковые (SV3300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи вихретоковые (SV3300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 42 | 18 | 42 | 0 | 0 | 42 | 42 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 29 | 29 | 29 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи вихретоковые (SV3300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия № Q/SZK.05-2023.
Правообладатель«Shenyang VibroTech Instruments INC», Китай
Development
district,
Development
district,
Адрес: Gate 1, No.77-13, No.13 Road, Economic&Technical
Shenyang City, Liaoning Province, China
Телефон/факс: +86 24-83786099/+86 24-83786199
E-mail: sales@vibrotech.cn
Web-сайт: www.vibrotech.cn
Изготовитель
«Shenyang VibroTech Instruments INC», КитайАдрес: Gate 1, No.77-13, No.13 Road, Economic&Technical
Shenyang City, Liaoning Province, China
Телефон/факс: +86 24-83786099/+86 24-83786199
E-mail: sales@vibrotech.cn
Web-сайт: www.vibrotech.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Shenyang VibroTech Instruments INC», КитайDevelopment
district,
Development
district,
Адрес: Gate 1, No.77-13, No.13 Road, Economic&Technical
Shenyang City, Liaoning Province, China
Телефон/факс: +86 24-83786099/+86 24-83786199
E-mail: sales@vibrotech.cn
Web-сайт: www.vibrotech.cn
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые SV3300 выпускаются в следующих модификациях: 5 мм, 8 мм и 11 мм, которые отличаются диапазонами измерений.
Датчики из состава преобразователей вихретоковых SV3300 модификации 5 мм, 8мм и 11 мм выпускаются в исполнениях согласно структурной схеме 1.
SV3300-AAA-BB-CC-DD-02где:
AAA - диаметр чувствительного элемента датчика (171, 172, 173, 174 - 5 мм; 101, 102, 103, 104, 105, 106 - 8 мм; 191, 192, 193, 194, 195, 196 - 11 мм);
ВВ - длина датчика без резьбы (принимает значения от 00 до 85);
СС - длина датчика (принимает значения от 03 до 95);
DD - длина преобразователя (принимает значения от 05 до 90).
Структурная схема 1 - Исполнение датчиков из состава преобразователей
вихретоковых SV3300
Соединительные кабели из состава преобразователей вихретоковых SV3300 модификации 5 мм, 8 мм и 11 мм выпускаются в исполнениях согласно структурной схеме 2.
SV3300-AAA-BBB-CCгде:
AAA - тип кабеля (130 - для 5 мм и 8 мм датчиков, 830 - для 11 мм);
ВВВ - длина кабеля (040 - 4 м, 045 - 4,5 м, 080 - 8 м, 085 - 8,5 м);
СС - кабель бронированый/не бронированый (принимает значения 00 или 01).
Структурная схема 2 - Исполнение соединительных кабелей из состава
преобразователей вихретоковых SV3300.
Проксиметры из состава преобразователей вихретоковых SV3300 модификации 5 мм, 8 мм и 11 мм выпускаются в исполнениях согласно структурным схемам 3-4.
SV3300-AAA-BB-C-D-EEгде:
AAA - Тип датчика:
- 180, 880 (выходной сигнал - напряжение), RVT, AVT (выходной сигнал - ток);
BB - общая длина кабеля (совместная длина кабеля датчика и соединительного кабеля) принимает значения 50 или 90;
C - диаметр датчика от 0 до 1 (0- модификация 5 мм и 8 мм, 1 - модификация 11мм);
D - диапазон измерений 0 до 6.
EE - материал калибровки (от 00 до 20).
Структурная схема 3 - Исполнение проксиметров из состава преобразователей вихретоковых SV3300 исполнений SV3300-AAA-BB-C-D-EE.
SV3300-SVT-BB-C-DD-EEEEEE -FFгде:
BB - общая длина кабеля (совместная длина кабеля датчика и соединительного кабеля) принимает значения 50 или 90;
C - диаметр датчика от 0 до 1 (0- модификация 5 мм и 8 мм, 1 - модификация 11мм); DD - количество зубцов зубчатого колеса принимает значения от 01 до 99;
EEEEEE- верхний предел диапазона измерений частоты вращения принимает значения от 000120 до 100000
FF - материал калибровки (от 00 до 20).
Структурная схема 4 - Исполнение проксиметров из состава преобразователей вихретоковых SV3300 исполнений SV3300-SVT-BB-C-DD-EEEEEE -FF.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Датчик, соединительный кабель и проксиметр имеют свои заводские номера.
Общий заводской номер преобразователя вихретокового SV3300 соответствует заводскому номеру датчика, представленном в буквенно-цифровом формате, который наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Модификация преобразователя вихретокового SV3300 указывается на маркировочной табличке на проводе датчика.
Заводской номер проксиметра наносится на корпус проксиметра методом наклейки.
Заводской номер соединительного кабеля наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на соединительном кабеле.

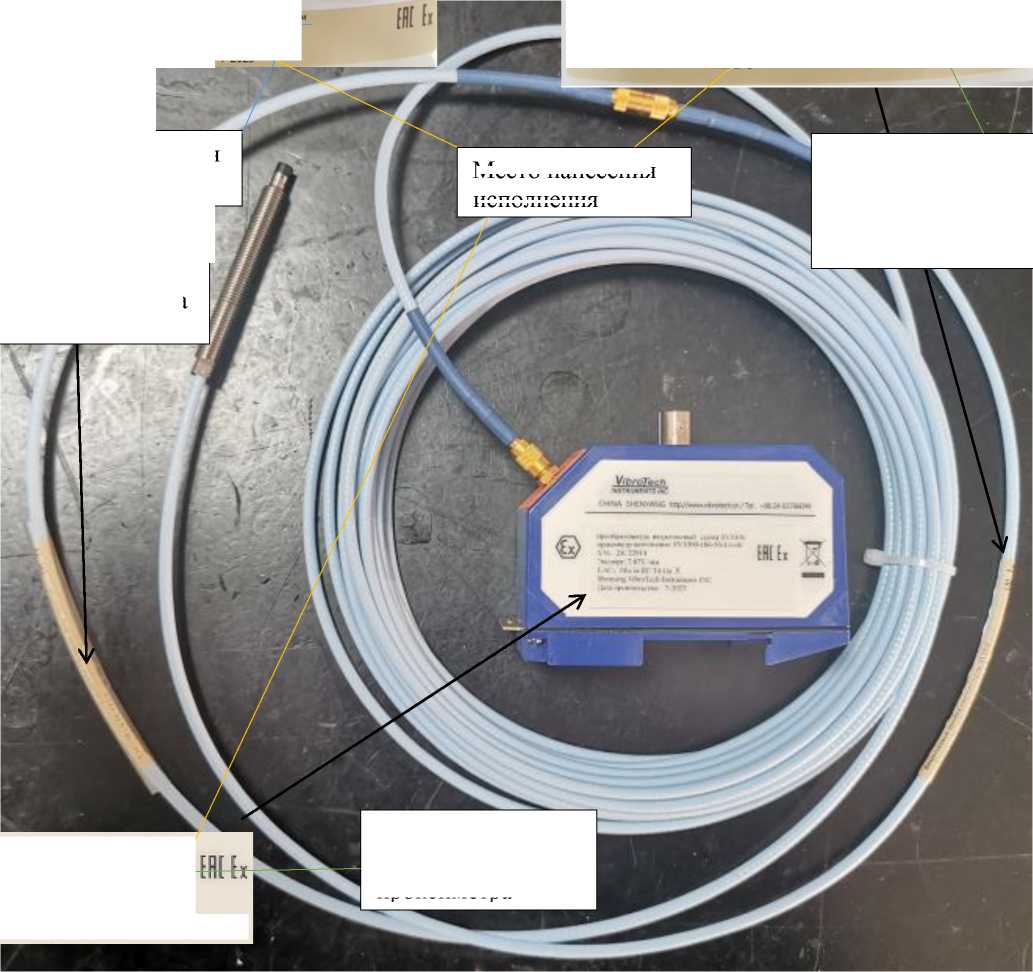

Общий вид преобразователей вихретоковых SV3300, места нанесения модификации преобразователей и исполнений составных компонентов, маркировочные таблички, а также места нанесения заводских номеров представлены на рисунке 1.
Место нанесения
иреобраэовате.чь вихретоковый серия SV33(X)
кабель соел1(1(итс.1Ы1ый иснатнения :SV3300-130-040-00 23007040
ЬЛС.0Ьли1К T4(iaX
Shenyang VibroTech hsinimeni» JNC 7-2023
. V ■ /':
Б »рсибра1оптспь внхретопшыЛ серия SV33OO модификации 8 мм ■ .latHHK нсксстеиня SV3300-103-00-07-10-02
“ SA! 2^rvnf4U
ЕЛС. ОЬ w ilCT4Ga X
Sbenvang VibroTech Instruments INC 7-2023
'V
Место нанесения модификации
заводского номера датчика
ll|4iMjpj ^JXJi:.||. BC^IVIUKnHMJl Kiflix ii|miwi|ihUjO.1Hc:iaK:S\'.1 'iShljy;
?; s: :x'2jyi-i_______________________________
P.'w:. nL-s ijjiv StKiisjii£Mliii--l«h Ir^uurojou- Iv' JJaTXR>i|lirA:>|.liJ.:
Место нанесения
исполнения
Mb
Место нанесения
заводского номера соединительного кабеля
Рисунок 1 - Общий вид преобразователей вихретоковых SV3300, места нанесения модификации преобразователей и исполнений составных компонентов, маркировочные таблички, а также места нанесения заводских номеров
Место нанесения
заводского номера проксиметра
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вихретоковый |
SV3300 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
5 мм и 8 мм |
11 мм | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
|
Диапазон значений по унифицированному токовому выходу, мА |
от 4 до 20 | |
|
Измерение относительного перемещения (осевого смещения) | ||
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 | |
|
Диапазон измерений относительного перемещения (выход по постоянному напряжению), мм |
от 0,5 до 2,5 |
от 0,5 до 4,5 |
|
Диапазоны измерений относительного перемещения (выход по постоянному току), мм |
от 0,5 до 2 от 0,5 до 2,5 |
от 0,5 до 4 от 0,5 до 4,5 |
|
Пределы допускаемой основной относительной погрешности измерений относительного перемещения (выход по постоянному напряжению), % |
±10 | |
|
Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (выход по постоянному току), % |
±10 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений относительного перемещения при изменении температуры окружающей среды (выход по постоянному напряжению), %/°С |
±0,05 | |
|
Пределы допускаемой дополнительной приведенной погрешности измерений относительного перемещения при изменении температуры окружающей среды (выход по постоянному току), %/°С |
±0,05 | |
|
Измерение виброперемещения | ||
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 | |
|
Диапазон измерений размаха виброперемещения (выход по переменному напряжению), мкм |
от 10 до 2000 |
от 10 до 3000 |
|
Диапазоны измерений размаха виброперемещения (выход по постоянному току), мкм |
от 5 от 75 от 10 до 100 от 10 до 125 от 10 до 200 от 10 до 250 от 10 до 400 от 10 до 500 | |
|
Диапазон рабочих частот, Гц |
от 0,1 до 1000 | |
Продолжение таблицы 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
5 мм и 8 мм |
11 мм | |
|
Нелинейность амплитудной характеристики на базовой частоте 40 Гц (выход по переменному напряжению), % |
±3 | |
|
Пределы допускаемой основной приведенной погрешности измерений размаха виброперемещения на базовой частоте 40 Гц (выход по постоянному току), % |
±10 | |
|
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц (выход по переменному напряжению и постоянному току), % |
±10 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений размаха виброперемещения при изменении температуры окружающей среды (выход по переменному напряжению), %/°С |
±0,05 | |
|
Пределы допускаемой дополнительной приведенной погрешности измерений размаха виброперемещения при изменении температуры окружающей среды (выход по постоянному току), %/°С |
±0,05 | |
|
Измерение частоты вращения | ||
|
Диапазон измерений частоты вращения (выходной сигнал по переменному напряжению), об/мин |
от 1 до 240000 | |
|
Максимальный диапазон измерений частоты вращения (выход по постоянному току), об/мин |
от 1 до 100000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения (выходной сигнал по переменному напряжению), об/мин |
±(1+N-0,001), N - значение частоты вращения | |
|
Пределы допускаемой приведенной погрешности измерений частоты вращения (выход по постоянному току), % |
±1 | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Маркировка взрывозащиты |
0Ех ia IIC T4 Ga Х |
|
Условия эксплуатации, °С: - датчика |
от -40 до +80 |
|
- проксиметра |
от -40 до +80 |
|
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрхвысота) |
14x250 |
|
- проксиметра (длина^высота^ширина) |
90x39x70 |
|
Масса, кг, не более: - датчика (без кабеля) |
1,9 |
|
- проксиметра |
0,25 |
