Номер по Госреестру СИ: 92550-24
92550-24 Расходомеры массовые
(DMF-1-V-250)
Назначение средства измерений:
Расходомеры массовые DMF-1-V-250 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194392
ID в реестре СИ - 1417480
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Beijing Sincerity Automatic Equipment CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры массовые (DMF-1-V-250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Расходомеры массовые (DMF-1-V-250)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры массовые (DMF-1-V-250)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на жидкокристаллическом дисплее, обмен информацией с внешними устройствами.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V91-71-XX-XXX |
|
Примечание: Х - принимает значения одной цифры и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на шильдик методом наклеивания в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3.2 руководства по эксплуатации на расходомеры массовые DMF-1-V-250.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Beijing Sincerity Automatic Equipment CO, LTD», Китай.
Правообладатель«Beijing Sincerity Automatic Equipment CO., LTD», Китай
Адрес: 100095, №8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
Изготовитель
«Beijing Sincerity Automatic Equipment CO., LTD», КитайАдрес: 100095, №8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Beijing Sincerity Automatic Equipment CO., LTD», КитайАдрес: 100095, №8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и вторичного преобразователя (далее - ВП). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотного или импульсного выхода, токового выхода, цифрового выхода (RS485), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в одной модификации.
Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и свинцовой пломбы.
Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Серийный номер расходомеров наносится на шильдик в буквенно-цифровом формате методом лазерной гравировки в соответствии с рисунком 3.
б)

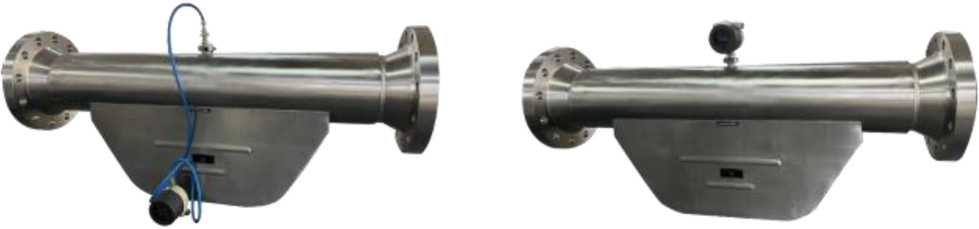

Рисунок 1 - Общий вид расходомеров массовых DMF-1-V-250: а) раздельное исполнение; б) интегральное исполнение

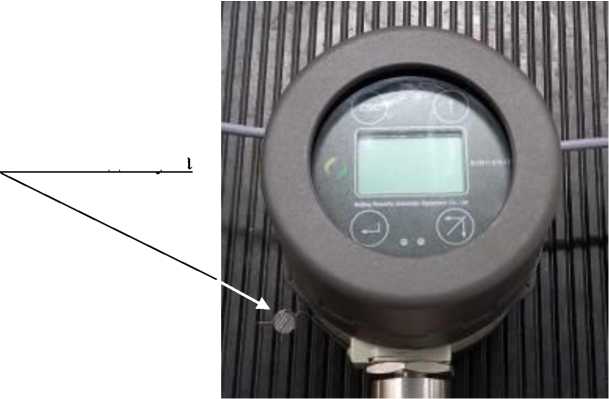

Место пломбировки
от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
cum

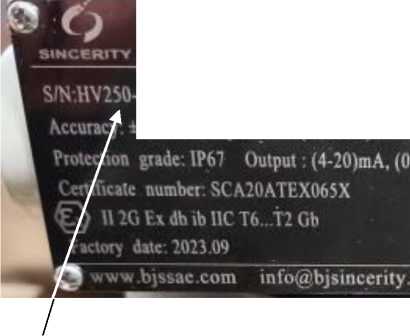

Место нанесения серийного номера
-07^76 Model: DMF-I-V-25O FIow^^((l-500)t/h
•;0.2% Temperature: (-50-150)1 Power Mli^ly; 24 VDC -W)KH2.FfS485 .HART

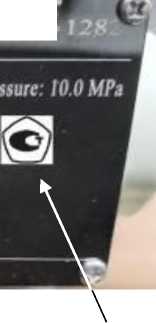

Место нанесения знака утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа и серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр (DN) |
250 |
|
Максимальный массовый расход жидкости, т/ч |
500 |
|
Минимальный массовый расход жидкости, т/ч |
50 |
|
Максимальный объёмный расход жидкости, м3/ч | |
|
Минимальный объёмный расход жидкости, м3/ч | |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкости, % |
±0,2 |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода жидкости, % |
±0,25 |
|
Стабильность нуля, Z, не более, кг/ч |
±100 |
|
Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования массового (объемного) расхода в токовый выходной сигнал, % |
±0,5 |
|
1) р - плотность измеряемой жидкости | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур измеряемой среды, °С |
от -50 до +150 |
|
Давление измеряемой среды, МПа, не более |
10 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 90 до 240 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Габаритные размеры ВП, мм, не более -длина |
156 |
|
-ширина |
130 |
|
-высота |
180 |
|
Габаритные размеры ППР, мм, не более -длина |
1802 |
|
-ширина |
800 |
|
-высота |
505 |
|
Масса, кг, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды для ВП, °С |
от -20 до +70 |
|
- температура окружающей среды для ППР, °С |
от -41 до +150 |
|
- относительная влажность воздуха, при 35 °С, % |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащищенности по ГОСТ 31610.0-2014 |
1Ex db ib IIC T6_T2 Gb |
|
Класс защиты по ГОСТ 14254-2015 |
IP67 |
|
Средняя наработка на отказ, ч |
87600 |
|
Средний срок службы, лет |
10 |
