Наименование

Обозначение

Количество

Мультиметр цифровой VA-MM

-

1 шт.

Комплект тестовых проводов

-

1, 2 ¹⁾ шт.

Зажимы типа «Крокодил»

-

1 шт. ²⁾

Термопара типа «К»

-

1 шт. ³⁾

Чехол

-

1 шт. ²⁾

Батарея электропитания

-

2, 6 шт.

Руководство по эксплуатации

-

1 экз.

• ¹⁾ 2 шт. для модификации VA-MM588, 1 шт. - для остальных модификаций.

• ²⁾ Для модификации VA-MM588.

Для модификаций VA-MM203, VA-MM90A, VA-MM588.

6 шт. для модификации VA-MM588, 2 шт. - для остальных модификаций.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мВ, В

от 0,0 до 200,0 мВ

0,1 мВ

±(0,005^U+5 е.м.р.)

от 0,000 до 2,000 В

0,001 В

±(0,005^U+3 е.м.р.)

от 0,00 до 20,00 В

0,01 В

от 0,0 до 200,0 В

0,1 В

от 0 до 600 В

1 В

±(0,01-и+10 е.м.р.)

Примечание - U - измеренное значение напряжения постоянного тока, мВ, В.

Таблица 3 - Метрологические характеристики мультиметров модификации VA-MM90A в режиме измерений напряжения постоянного тока

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мВ, В

от 0,00 до 60,00 мВ

0,01 мВ

±(0,001-и+5 е.м.р.)

от 0,0 до 600,0 мВ

0,1 мВ

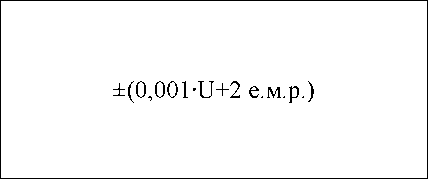

±(0,001-и+2 е.м.р.)

от 0,000 до 6,000 В

0,001 В

±(0,0015^и+2 е.м.р.)

от 0,00 до 60,00 В

0,01 В

от 0,0 до 600,0 В

0,1 В

от 0 до 1000 В

1 В

±(0,0015^и+2 е.м.р.)

Поддиапазоны измерений, В

Частота

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой абсолютной погрешности измерений, В

от 0,0 до 200,0 В

от 45 Гц до 1 кГц

0,1

±(0,012-и+10 е.м.р.)

от 0 до 600 В

1

Примечание - U - измеренное значение напряжения переменного тока, В.

Поддиапазоны измерений

Частота

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мВ, В

от 0,00 до 60,00 мВ

от 45 Гц до 400 Гц

0,01 мВ

±(0,008^и+10 е.м.р.)

от 0,0 до 600,0 мВ

0,1 мВ

±(0,008^и+3 е.м.р.)

от 0,000 до 6,000 В

0,001 В

от 0,00 до 60,00 В

0,01 В

от 0,0 до 600,0 В

0,1 В

от 0 до 1000 В

1 В

±(0,008^и+5 е.м.р.)

Примечание - U - измеренное значение напряжения переменного тока, мВ, В.

Поддиапазоны измерений

Частота

Разрешение (единица младшего разряда ^(е.^м.р.⁾⁾

Пределы допускаемой абсолютной погрешности измерений, мВ, В

от 0,00 до 50,00 мВ

от 45 Гц до 400 Гц

0,01 мВ

±(0,008^и+4 е.м.р.)

от 0,0 до 500,0 мВ

0,1 мВ

от 0,000 до 5,000 В

0,001 В

от 0,00 до 50,00 В

0,01 В

от 0,0 до 500,0 В

0,1 В

от 0 до 1000 В

1 В

±(0,01-и+4 е.м.р.)

Примечание - U - измеренное значение напряжения переменного тока, мВ, В.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А

от 0,0 до 200,0 мкА

0,1 мкА

±(0,01^1+10 е.м.р.)

от 0,0 до 200,0 мА

0,1 мА

±(0,012^1+8 е.м.р.)

от 0,00 до 10,00 А

0,01 А

±(0,02-1+5 е.м.р.)

Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А

от 0,0 до 600,0 мкА

0,1 мкА

±(0,01-1+3 е.м.р.)

от 0 до 6000 мкА

1 мкА

от 0,00 до 60,00 мА

0,01 мА

±(0,01-1+3 е.м.р.)

от 0,0 до 600,0 мА

0,1 мА

от 0,000 до 6,000 А

0,001 А

±(0,015-1+5 е.м.р.)

от 0,00 до 10,00 А

0,01 А

Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А.

Таблица 10 - Метрологические характеристики мультиметров модификации VA-MM588 в режиме измерений силы постоянного тока

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мкА, мА

от 0,0 до 500,0 мкА

0,1 мкА

±(0,002^1+2 е.м.р.)

от 0 до 5000 мкА

1 мкА

от 0,00 до 50,00 мА

0,01 мА

от 0,00 до 500,0 мА

0,1 мА

Примечание - I - измеренное значение силы постоянного тока, мкА, мА.

Поддиапазоны измерений

Частота

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А

от 0,0 до 600,0 мкА

от 45 Гц до 400 Гц

0,1 мкА

±(0,018^1+5 е.м.р.)

от 0 до 6000 мкА

1 мкА

от 0,00 до 60,00 мА

0,01 мА

±(0,018^1+5 е.м.р.)

от 0,0 до 600,0 мА

0,1 мА

от 0,000 до 6,000 А

0,001 А

±(0,02-1+8 е.м.р.)

от 0,00 до 10,00 А

0,01 А

Примечание - I - измеренное значение силы переменного тока, мкА, мА, А.

Поддиапазоны измерений

Частота

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, мкА, мА

от 0,0 до 500,0 мкА

0,1 мкА

от 0 до 5000 мкА

от 45 Гц до 400 Гц

1 мкА

±(0,008^1+4 е.м.р.)

от 0,00 до 50,00 мА

0,01 мА

от 0,00 до 500,0 мА

0,1 мА

Примечание - I - измеренное значение силы

переменного тока, мкА, мА.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм

от 0,0 до 200,0 Ом

0,1 Ом

±(0,008^R+5 е.м.р.)

от 0,000 до 2,000 кОм

0,001 кОм

±(0,008^R+3 е.м.р.)

от 0,00 до 20,00 кОм

0,01 кОм

от 0,0 до 200,0 кОм

0,1 кОм

от 0,00 до 20,00 МОм

0,01 МОм

±(0,01^R+5 е.м.р.)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм

от 0,0 до 200,0 Ом

0,1 Ом

±(0,008^R+5 е.м.р.)

от 0,000 до 2,000 кОм

0,001 кОм

±(0,008^R+3 е.м.р.)

от 0,00 до 20,00 кОм

0,01 кОм

от 0,0 до 200,0 кОм

0,1 кОм

от 0,000 до 2,000 МОм

0,001 МОм

±(0,01-R+5 е.м.р.)

от 0,0 до 200,0 МОм

0,1 МОм

±(0,05^R+30 е.м.р.)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.

Таблица 15 - Метрологи режиме измерений элект

еские характеристики мультиметров модификации VA-MM90A в рического сопротивления постоянному току

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм

от 0,0 до 600,0 Ом

0,1 Ом

±(0,005^R+3 е.м.р.)

от 0,000 до 6,000 кОм

0,001 кОм

±(0,005^R+3 е.м.р.)

от 0,00 до 60,00 кОм

0,01 кОм

от 0,0 до 600,0 кОм

0,1 кОм

от 0,000 до 6,000 МОм

0,001 МОм

от 0,00 до 60,00 МОм

0,01 МОм

±(0,015^R+5 е.м.р.)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм

от 0,0 до 500,0 Ом

0,1 Ом

±(0,003^R+5 е.м.р.)

от 0,000 до 5,000 кОм

0,001 кОм

от 0,00 до 50,00 кОм

0,01 кОм

от 0,0 до 500,0 кОм

0,1 кОм

от 0,000 до 5,000 МОм

0,001 МОм

от 0,00 до 50,00 МОм

0,01 МОм

±(0,008^R+5 е.м.р.)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.

Диапазон измерений, мкФ

Разрешение (единица младшего разряда (е.м.р.)), мкФ

Пределы допускаемой абсолютной погрешности измерений, мкФ

от 0,0 до 200,0

0,1

±(0,05^С+10 е.м.р.)

Примечание - С - измеренное значение электрической емкости, мкФ.

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ, мФ

от 0,000 до 9,999 нФ

0,001 нФ

±(0,03^С+10 е.м.р.)

от 10,00 до 99,99 нФ

0,01 нФ

от 100,0 до 999,9 нФ

0,1 нФ

±(0,05^С+10 е.м.р.)

от 1,000 до 9,999 мкФ

0,001 мкФ

от 10,00 до 99,99 мкФ

0,01 мкФ

от 100,0 до 999,9 мкФ

0,1 мкФ

от 1,000 до 9,999 мФ

0,001 мФ

±(0,08^С+20 е.м.р.)

от 10,00 до 60,00 мФ

0,01 мФ

±(0,1-С+30 е.м.р.)

Примечание - С - измеренное значение электрической емкости, нФ, мкФ, мФ.

Таблица 19 - Метрологические характеристики мультиметров модификации VA-MM588 в режиме измерений электрической емкости

Поддиапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ

от 00,00 до 50,00 нФ

0,01 нФ

±(0,025^С+10 е.м.р.)

от 0,0 до 500,0 нФ

0,1 нФ

от 0,000 до 5,000 мкФ

0,001 мкФ

±(0,02^С+10 е.м.р.)

от 0,00 до 50,00 мкФ

0,01 мкФ

от 0,0 до 500,0 мкФ

0,1 мкФ

от 0 до 1000 мкФ

1 мкФ

Диапазон измерений, кГц

Разрешение (единица младшего разряда (е.м.р.)), кГц

Пределы допускаемой абсолютной погрешности измерений, кГ ц

от 0,00 до 20,00

0,01

±(O,O1-F+1O е.м.р.)

Примечание - F - измеренное значение частоты переменного тока, кГ ц.

Диапазон измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой абсолютной погрешности измерений, Гц, кГц

от 5,000 Гц до 2000 кГц

0,001 Гц; 0,001/0,01/0,1/1 кГц

±4 е.м.р.

Поддиапазоны измерений, °С

Разрешение (единица младшего разряда (е.м.р.)), °С

Пределы допускаемой абсолютной погрешности измерений, °С¹⁾

от -20 до +400

1

±(О,О1^|Т|+5 е.м.р.)

от +401 до +1000

±(О,О15-|Т|+15 е.м.р.)

¹⁾ Погрешность нормирована без учета погрешности используемой термопары. Примечание - Т - измеренное значение температуры, °С.

Поддиапазоны измерений, °С

Разрешение (единица младшего разряда (е.м.р.)), °С

Пределы допускаемой абсолютной погрешности измерений, °С¹⁾

от -200 до 0

1

±(О,ОЗ-|Т|+3 °С)

от +1 до +400

±(0,02-|т|+3 °С)

от +401 до +1000

±0,02^|Т|

¹⁾ Погрешность нормирована без учета погрешности используемой термопары. Примечание - Т - измеренное значение температуры, °С.

Диапазон измерений, °С

Разрешение (единица младшего разряда (е.м.р.)), °С

Пределы допускаемой абсолютной погрешности измерений, °С¹⁾

от -40 до +537

O,1

±(0,01-|Т|+1,5 е.м.р.)

¹⁾ Погрешность нормирована без учета погрешности используемой термопары. Примечание - Т - измеренное значение температуры, °С.

Поддиапазоны измерений, °С

Разрешение (единица младшего разряда (е.м.р.)), °С

Пределы допускаемой абсолютной погрешности измерений, °С¹⁾

от -200 до +850

O,1

±(0,01-|Т|+1 °С)

¹⁾ Погрешность нормирована без учета погрешности используемого термопреобразователя сопротивления.

Примечание - Т - измеренное значение температуры, °С.

Номинальное значение испытательного напряжения постоянного тока, и¹⁾, В

Поддиапазоны измерений сопротивления изоляции

Разрешение (единица младшего разряда (е. м. р.))

Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм

5O

от O,O5 до 10,00 МОм включ.

O,O1/O,1 МОм

±(0,03^R²⁾ +5 е.м.р.)

св. 10,0 до 50 МОм включ.

O,1/1 МОм

1OO

от O,1O до 10,0 МОм включ.

O,O1/O,1 МОм

±(0,03^R+5 е.м.р.)

св. 10,0 до 100 МОм включ.

O,1/1 МОм

25O

от 0,25 до 100 МОм включ.

O,1/1 МОм

±(0,015^R+5 е.м.р.)

св. 100 до 250 МОм включ.

1 МОм

5OO

от 0,5 до 100 МОм включ.

O,1/1 МОм

±(0,015^R+5 е.м.р.)

св. 100 до 500 МОм включ.

1 МОм

1OOO

от 1,0 до 100 МОм включ.

O,1/1 МОм

±(0,015^R+5 е.м.р.)

св. 1OO до 2OOO МОм включ.

1 МОм

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В:

- для модификаций VA-MM201, VA-MM202, VA-ММ203, УЛ-ММ90Л

3

- для модификации VA-MM588

9

Габаритные размеры (длина^ширина^высота), мм, не более: - для модификаций VA-MM201, VA-MM202, VA-MM203

146x72x50

- для модификации VA-MM90A

190x90x40

- для модификации VA-MM588

200x100x40

Масса, кг, не более (с батареей):

- для модификаций VA-MM201, VA-MM202, VA-MM203

0,232

- для модификации VA-MM90A

0,500

- для модификации VA-MM588

0,560

Рабочие условия измерений:

- температура окружающей среды, °С:

- для модификаций VA-MM201, VA-MM202, VA-ММ203, VA-MM90A

от 0 до +40

- для модификации VA-MM588

от 0 до +51

- относительная влажность для модификаций VA-MM201,

VA-MM202, VA-MM203, VA-MM90A при температуре окружающей среды +30 °С, %, не более

75

- относительная влажность для модификации VA-MM588, %,

не более, при температуре:

- от 0 до +30 °С включ.

80

- св. +30 до +51 °С включ.

50

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10
