Номер по Госреестру СИ: 92560-24
92560-24 Счетчики жидкости
(SAMPI)
Назначение средства измерений:
Счётчики жидкости SAMPI (далее - счётчики) предназначены для измерений объема нефтепродуктов и промышленных жидкостей.
Внешний вид.
Счетчики жидкости
Рисунок № 1
Внешний вид.
Счетчики жидкости
Рисунок № 2
Внешний вид.
Счетчики жидкости
Рисунок № 3
Внешний вид.
Счетчики жидкости
Рисунок № 4
Внешний вид.
Счетчики жидкости
Рисунок № 5
Внешний вид.
Счетчики жидкости
Рисунок № 6
Внешний вид.
Счетчики жидкости
Рисунок № 7
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194402
ID в реестре СИ - 1417491
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания S.A.M.P.I. S.p.A
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики жидкости (SAMPI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Счетчики жидкости (SAMPI)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики жидкости (SAMPI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики имеют встроенное программное обеспечение. Встроенное программное обеспечение предназначено для:
- обработки измерительной информации,
- отображения режима работы, измерительной информации, а также служебных сообщений.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Tex Tanker Expert |
|
Номер версии (идентификационный номер) ПО |
TEX-STK-XX-ХХ-ХХ |
|
Цифровой идентификатор ПО |
5ac080c10c1cf7b9* |
|
Алгоритм вычисления контрольной суммы |
CRC-32 |
|
*Примечание - контрольная сумма относится к данной версии Х - цифры от 1 до 9, отвечающие за метрологически незначимую часть программного | |
|
обеспечения. | |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «средний».
ПО разделено на метрологически значимую и метрологически не значимую части. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью счетчика.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус первичного преобразователя объема методом наклейки.
Сведения о методиках измерений
Сведения о методиках измеренийприведены в Руководстве по эксплуатации МА 24 Ред.00, Глава 1, Параграф 8, п. 8.1.5, стр. 22
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измерений
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356 (Часть 2);
Техническая документация компании S.A.M.P.I. S.p.A.
ПравообладательКомпания S.A.M.P.I. S.p.A, Италия
Адрес: Via A. Vespucci 1, 55011 Altopascio (Lucca), Италия
Телефон/Факс: +39 0583 247500/+39 0583 216666
E-mail: info.sampi@idexcorp.com
Web-сайт: www.sampi.it
Изготовитель
Компания S.A.M.P.I. S.p.A, ИталияАдрес: Via A. Vespucci 1, 55011 Altopascio (Lucca), Италия
Телефон/Факс: +39 0583 247500/+39 0583 216666
E-mail: info.sampi@idexcorp.com
Web-сайт: www.sampi.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Компания S.A.M.P.I. S.p.A, ИталияАдрес: Via A. Vespucci 1, 55011 Altopascio (Lucca), Италия
Телефон/Факс: +39 0583 247500/+39 0583 216666
E-mail: info.sampi@idexcorp.com
Web-сайт: www.sampi.it
Счётчики применяются при учетно-расчетных и технологических операциях.
Принцип действия счётчиков основан на зависимости частоты вращения ротора счётчика от объёмного расхода жидкости.
Счётчики состоят из камеры и трёх движущихся роторов, которые перемещают определённый объём жидкости через счётчик. Вращение роторов передаётся через редуктор на счётный механизм роликового типа или на датчик холла, который имеет соответствующий коэффициент преобразования измеряемого объема. Счётчик по заказу может быть оснащён фильтром, газоотделителем, отсечным или дифференциальным клапанами, печатающим устройством, механическим Veeder Root 7886/7887 или электронным SAMPI модели ТЕХ регистраторами.
Счётчики выпускаются моделей М5, М7, М10, М15, М25, М30, М60, М80, MS75, MS120. Счётчики отличаются по габаритным размерам, диаметру условного прохода и диапазону измерений. Общий вид счетчиков показан на рисунках 1 и 1а. Общий вид механического и электронного регистратора показан на рисунках 2 и 2а.
Счетчики моделей MS75 и MS120 отличаются от остальных моделей тем, что располагается внутри шарообразного корпуса. Используются в случаях, когда возникает необходимость подогрева счётчика, например, учёт замерзающей жидкости зимой при уличной температуре.
Серийный номер счётчика в цифровом формате наносится на таблички на лицевой стороне прибора методом металлографики (рисунок 3). Серийный номер регистратора в цифровом формате наносится на таблички на боковой стороне прибора методом металлографики (рисунок 3а).
Место установки заводских пломб представлено на рисунках 4 и 5.

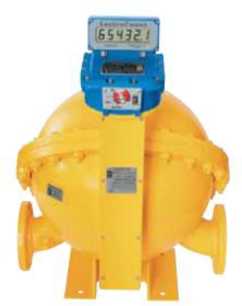

Рисунок 1а - Общий вид счетчиков моделей MS75, MS120

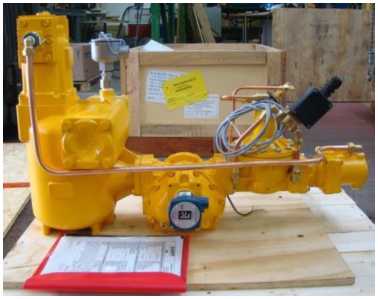

Рисунок 1 - Общий вид счетчиков моделей
М5, М7, М10, М15, М25, М30, М60, М80

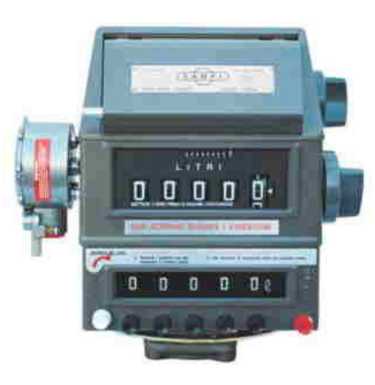

Рисунок 2 - Общий вид регистратора Veeder Root

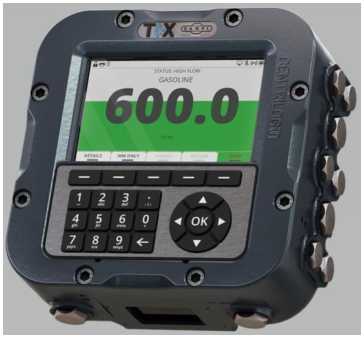

Рисунок 2а - Общий вид регистратора TEX
f LIQUID CONTROLS j
MEASURING SYSTEM TYPE ixymxxxxxxxx ~| SERIAL N” 1ХХХХХХХХХЛХХ1 tYEARPW! MMQ(Y) ACCURACY CL. [xy
MECH.ENV.CL. XX \O/ ’
EM. ENV. CL. XX ' S
таТтах
max

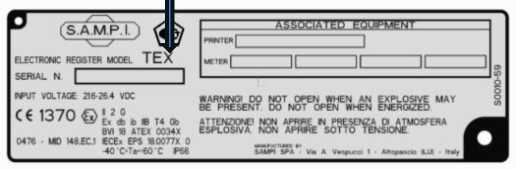

Рисунок 3 - Серийный номер регистратора
I—^AMB.TEMPCCImin
iS PROD. TEMPCCI min ГПХ
|i MAXPRESSUREIkPal
sg FLOWalWGE(;'1')min Sg PRODUCTl
25 VISCOSITY(mPa"s).____
■ [^И
рЕоити ptxxiqxxi«xx[
vJlMjawwaeD Bt samw spa • xa a. umommi »- wimirin ma • im> 23
Рисунок 3а - Серийный номер счетчика
хххх

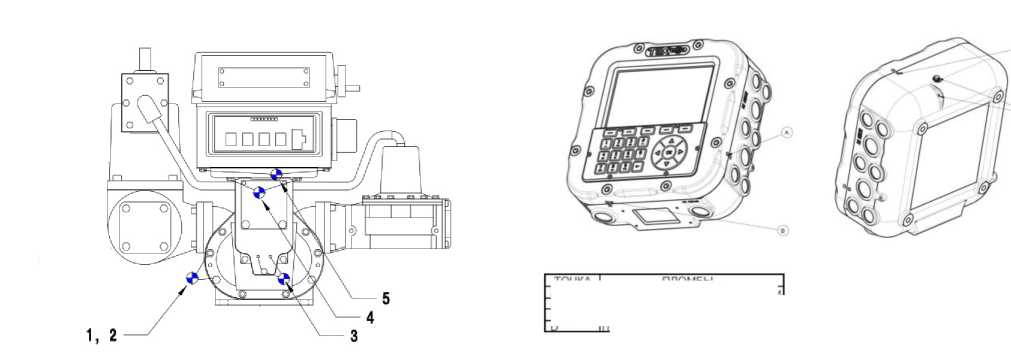

Рисунок 4 - Места установки заводских пломб
показаны знаком:
|
ТОЧКА |
ПЛОМБЫ |
|
А |
Пломба W&M на крышке и основании |
|
5 |
Пломба W&M на кпышке и основании |
|
С |
Пломба W&M на коышке и основании |
|
J2 |
Пломба W&M на переключателе |
Рисунок 5 - Места установок заводских пломб на электронном регистраторе
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Модель М5 |
Модель М7 |
Модель М10 |
Модель М15 |
Модель М25 |
Модель М30 |
Модель М60 |
Модель М80 |
Модель МS75 |
Модель МS120 | |
|
Минимальный расход, м3/ч |
1,50 |
2,28 |
3,30 |
4,56 |
6,78 |
7,8 |
13,62 |
18 |
15,90 |
22,68 |
|
Номинальный расход, м3/ч |
13,62 |
22,80 |
30 |
45,60 |
67,80 |
78 |
120 |
159 |
159 |
226,80 |
|
Максимальный расход, м3/ч |
15 |
30 |
33 |
60 |
69 |
102 |
136,20 |
180 |
180 |
252 |
|
Номинальный диаметр DN, мм |
40 |
50 |
50 |
76 |
76 |
100 |
100 (150опц.) |
150 |
100 |
150 |
|
Циклический объём, дм3 |
0,3093 |
0,6814 |
0,6814 |
1,8394 |
1,8394 |
5,1017 |
9,5112 |
9,5112 |
14,8449 |
23,9585 |
|
Количество импульсов на оборот |
100 | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема, % |
±0,25 | |||||||||
|
Пределы показаний разового учета, дм3 (л), Механический регистратор Электронный регистратор |
99999 99999,99 | |||||||||
|
Пределы показаний суммарного учета, дм3 (л) Механический регистратор Электронный регистратор |
99999999 99999999,99 | |||||||||
Таблица 3 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение | |||||||||
|
Модель М5 |
Модель М7 |
Модель М10 |
Модель М15 |
Модель М25 |
Модель М30 |
Модель М60 |
Модель М80 |
Модель МS75 |
Модель МS120 | |
|
250; |
212; |
212; |
280; |
280; |
400; |
674; |
724; |
662; |
864; | |
|
Габаритные размеры (длина, |
162; |
212; |
212; |
258; |
258; |
334; |
416; |
426; |
716; |
803; |
|
ширина, высота), мм, не более |
219 |
241 |
241 |
273 |
273 |
351 |
498 |
498 |
798 |
886 |
|
Наибольшее рабочее давление, |
1,05 | |||||||||
|
МПа | ||||||||||
|
Диапазон температур |
от -40 до +71 | |||||||||
|
окружающей среды °C | ||||||||||
|
Диапазон температур |
от -40 до +60 | |||||||||
|
измеряемой среды °C | ||||||||||
|
Динамическая вязкость |
от 25 до 325000 | |||||||||
|
измеряемой среды, °С, мПа^с | ||||||||||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
252; 252;119 |
|
Диапазон температур окружающей среды °C |
от -40 до +60 |
|
Класс защиты IP |
65 |
|
Маркировка взрывозащиты |
1Ex db ib IIB T4 Gb |
|
Цифровые входы |
4 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч (не менее) |
60000 |
