Номер по Госреестру СИ: 92562-24
92562-24 Системы непрерывного контроля выброса загрязняющих веществ автоматические
(ASK-PERGAM)
Назначение средства измерений:
Системы непрерывного контроля выброса загрязняющих веществ автоматические ASK-PERGAM (далее по тексту - системы) предназначены для непрерывного автоматического измерения объёмной доли диоксида серы (SO2), оксида углерода (СО), оксида азота (NO) и вычисления объёмной доли суммы оксидов азота (NOx) в выбросах промышленных предприятий и технологических газах.
Внешний вид.
Системы непрерывного контроля выброса загрязняющих веществ автоматические
Рисунок № 1
Внешний вид.
Системы непрерывного контроля выброса загрязняющих веществ автоматические
Рисунок № 2
Внешний вид.
Системы непрерывного контроля выброса загрязняющих веществ автоматические
Рисунок № 3
Внешний вид.
Системы непрерывного контроля выброса загрязняющих веществ автоматические
Рисунок № 4
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194403
ID в реестре СИ - 1417492
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ASK-PERGAM,
Производитель
Изготовитель - Hubei Cubic-Ruiyi Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1607 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Системы непрерывного контроля выброса загрязняющих веществ автоматические (ASK-PERGAM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hubei Cubic-Ruiyi Instrument Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92562-24 04.07.2029 |
Системы непрерывного контроля выброса загрязняющих веществ автоматические, ASK-PERGAM Hubei Cubic-Ruiyi Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Системы непрерывного контроля выброса загрязняющих веществ автоматические (ASK-PERGAM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Системы непрерывного контроля выброса загрязняющих веществ автоматические (ASK-PERGAM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы включает ПО газоанализатора и ПО промышленного компьютера.
Газоанализатор PERGAM 6000 имеет встроенное метрологически значимое ПО, которое устанавливается в энергонезависимую память прибора. Встроенное ПО используется для обеспечения функционирования газоанализатора, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Внешнее ПО устанавливается на промышленный компьютер анализаторного шкафа и используется для отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Таблица 2 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение | |
|
Место установки |
Газоанализатор PERGAM 6000 |
Промышленный компьютер |
|
Идентификационное наименование ПО |
встроенное |
CEMS |
|
Номер версии (идентификационный номер) ПО, |
V2.2/V1.6.0 |
CEMS 1.4.8 |
|
не ниже |
230413 | |
|
Цифровой идентификатор ПО (алгоритм) |
- |
- |
С целью защиты ПО и данных от несанкционированного доступа и искажения: ПО расположено в энергонезависимой памяти приборов; осуществляется тестирование ПО при запуске; реализован вывод сообщений об ошибках, реализован журнал событий; осуществляется опломбирование корпуса приборов; реализован доступ к ПО при помощи системы паролей.
Уровень защиты ПО системы соответствует уровню «средний» в соответствии Р 50.2.0772014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа PERGAM.400140.005 РЭ «Системы непрерывного контроля выброса загрязняющих веществ автоматические ASK-PERGAM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ПравообладательHubei Cubic-Ruiyi Instrument Co., Ltd, Китай
Адрес: Fenghuang No.3 Road, Fenghuang Industrial Park, Eastlake Hi-tech Development Zone, Wuhan, 430205, China
Телефон: 0086-27-8162 8831
Е-mail: eUa.zhang@gasanalyzer.com.cn
Изготовитель
Hubei Cubic-Ruiyi Instrument Co., Ltd, КитайАдрес: Fenghuang No.3 Road, Fenghuang Industrial Park, Eastlake Hi-tech Development Zone, Wuhan, 430205, China
Телефон: 0086-27-8162 8831
Е-mail: eUa.zhang@gasanalyzer.com.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Hubei Cubic-Ruiyi Instrument Co., Ltd, КитайАдрес: Fenghuang No.3 Road, Fenghuang Industrial Park, Eastlake Hi-tech Development Zone, Wuhan, 430205, China
Телефон: 0086-27-8162 8831
Е-mail: eUa.zhang@gasanalyzer.com.cn
Системы включают в себя: блок пробоотборника газа, состоящий из пробоотборного зонда, обогреваемого керамического фильтра, регулятора нагрева и блока управления обратной промывкой; обогреваемую пробоотборную линию; анализаторный шкаф, в котором размещаются: система подготовки проб, включающая в себя: двухступенчатый компрессорный конденсатор, перистальтические насосы, насос для транспортировки проб газа, прецизионный фильтр, из реле, программируемого логического управления системой подготовки проб с и кнопками; газоанализатор PERGAM 6000, и обработки данных, включающий в себя
электронную систему управления, состоящую контроллера (ПЛК), клеммных колодок, панель регуляторами температуры, сигнальными лампами систему калибровки газоанализатора, блок сбора промышленный компьютер и преобразователи цифровых сигналов.
Обозначение и описание функционального назначения элементов систем приведено в таблице 1.
Принцип измерения систем основан на микропоточной инфракрасной технологии. Технология заключается в поступлении непоглощенного инфракрасного света от атомов молекул SO2, NO, СО в детектор и получении концентрации газа после обработки сигнала напряжения переменного тока. В состав детектора входит передняя газовая камера, задняя камера, микро-поточный датчик, при этом передняя и задняя газовые камеры заполнены измеряемым газом. Газ в камерах расширяется под воздействием инфракрасного света и из-за разницы расширений между камерами образуется небольшой поток, который обнаруживают микропоточные датчики и выдают сигнал.
Таблица 1 - Описание и
назначение элементов систем
|
№ |
Наименование |
Назначение |
|
1 |
Блок пробоотборника газа |
Осуществление процесса отбора проб газа, их фильтрация и обратная продувка сжатым воздухом для решения проблемы засорения зонда и обеспечения надежности системы анализа |
|
2 |
Обогреваемая пробоотборная линия |
Передача пробы газа в анализаторный шкаф и предотвращение образования конденсата в газах пробы, устранение влияния температуры окружающей среды, которые могут влиять на точность измерений |
|
3 |
Двухступенчатый компрессорный конденсатор |
Охлаждение пробы и удаление из неё конденсата |
|
4 |
Перистальтические насосы |
Отвод конденсата от конденсатора |
|
5 |
Насос для транспортировки проб газа |
Транспортировка проб газа, обеспечивающая стабильный ввод проб газа |
|
6 |
Прецизионный фильтр |
Окончательная фильтрация перед поступлением проб газа в газоанализатор для обеспечения соответствия пробы газа требованиям газоанализатора |
|
7 |
Электронная система управления |
Реализация управления терморегуляторами, электромагнитными клапанами и другими устройствами |
|
8 |
Панель управления системой подготовки проб |
Контроль и ручное управление системой |
|
9 |
Газоанализатор PERGAM 6000 |
Измерение концентрации SO2, СО, NO и отображение измеряемых и других параметров на встроенном дисплее, а также передача этих параметров в блок сбора и обработки данных. |
|
10 |
Система калибровки газоанализатора |
Подача к газоанализатору азота для калибровки нуля и калибровочных газов для калибровки диапазона измерений |
|
11 |
Блок сбора и обработки данных |
Прием данных от газоанализатора и ПЛК в промышленный компьютер, где после обработки программным обеспечением компьютера, данные отображаются и сохраняются локально. Обеспечение передачи по цифровым каналам связи в распределительную систему управления (РСУ) предприятия и службы экологического контроля |
Нанесение знака поверки на системы не предусмотрено. Пломбирование систем не предусмотрено. Общий вид систем приведен на рисунке 1.
Системы имеют серийные номера, которые наносятся на идентификационную табличку (рисунок 2) методом лазерной гравировки в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр. Идентификационная табличка наносится методом крепления двусторонним скотчем на заднюю панель анализаторного шкафа.

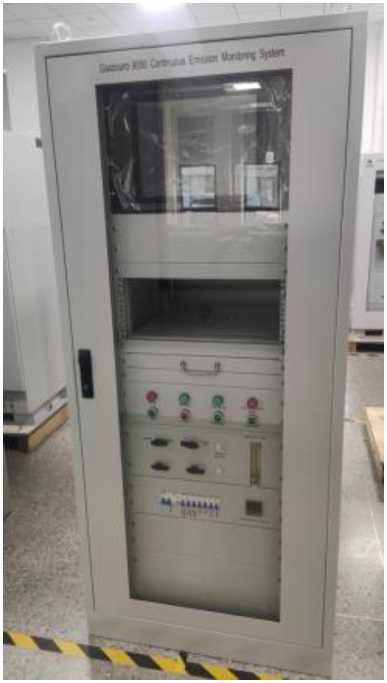

Анализаторный шкаф
Задняя панель
Передняя панель

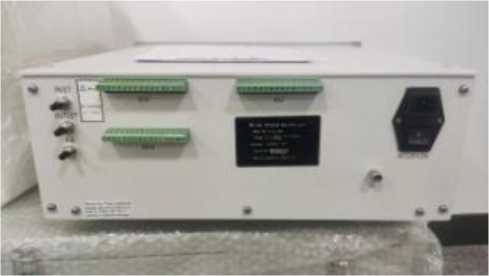

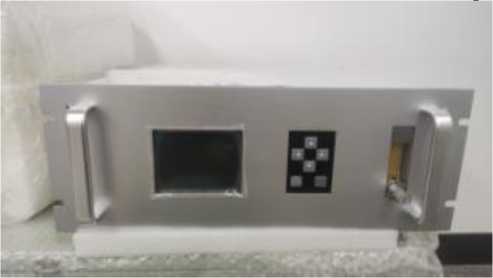

Газоанализатор PERGAM 6000
