Номер по Госреестру СИ: 92569-24
92569-24 Колонки топливораздаточные
(RT-C)
Назначение средства измерений:
Колонки топливораздаточные RT-C (далее - колонки, ТРК) предназначены для измерения объема нефтепродуктов (бензин, керосин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм2/с (сСт), отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях.

Внешний вид.
Колонки топливораздаточные
Рисунок № 1

Внешний вид.
Колонки топливораздаточные
Рисунок № 2

Внешний вид.
Колонки топливораздаточные
Рисунок № 3

Внешний вид.
Колонки топливораздаточные
Рисунок № 4

Внешний вид.
Колонки топливораздаточные
Рисунок № 5

Внешний вид.
Колонки топливораздаточные
Рисунок № 6

Внешний вид.
Колонки топливораздаточные
Рисунок № 7

Внешний вид.
Колонки топливораздаточные
Рисунок № 8

Внешний вид.
Колонки топливораздаточные
Рисунок № 9
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в блоке индикации и управления LT-H.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки, защищен пломбой, установленной на корпусе блока индикации и управления LT-H.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LT-H |
|
Номер версии (идентификационный номер) ПО |
100_X_Y* |
|
Цифровой идентификатор ПО |
A6D5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
|
* 100 - версия метрологически значимой части ПО, X_Y - версия метрологически | |
|
незначимой части ПО, принимают значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички колонки фотохимическим методом или методом металлографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.4);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия СТП-01-2024.
ПравообладательWENZHOU BLUESKY ENERGY TECHNOLOGY CO., LTD., Китай
Адрес: NO.379 BINHAI 22nd ROAD, BINHAI ETDZ, WENZHOU, ZHEJIANG, CHINA Телефон: +86 13705771581
Web-сайт: pan@blueskynewenergy.com
Изготовитель
WENZHOU BLUESKY ENERGY TECHNOLOGY CO., LTD., КитайАдрес: NO.379 BINHAI 22nd ROAD, BINHAI ETDZ, WENZHOU, ZHEJIANG, CHINA Телефон: +86 13705771581
Web-сайт: pan@blueskynewenergy.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
WENZHOU BLUESKY ENERGY TECHNOLOGY CO., LTD., КитайАдрес: NO.379 BINHAI 22nd ROAD, BINHAI ETDZ, WENZHOU, ZHEJIANG, CHINA Телефон: +86 13705771581
Web-сайт: pan@blueskynewenergy.com
В колонках реализован прямой метод динамических измерений объема отпущенного нефтепродукта в единицах объема - литрах.
Колонки имеют 8 основных модификации, которые отличаются друг от друга наличием или отсутствием насоса, количеством видов топлива, количеством одновременных заправок, количеством заправочных шлангов в составе колонки.
Колонки состоят из:
-
- корпуса рамной конструкции;
-
- гидравлического блока (всасывающего с насосным моноблоком или напорного без насосного моноблока);
-
- блока индикации и управления.
Гидравлический блок колонки состоит из следующих основных узлов:
-
- измерителя объёма модели FM4 SP, производства компании WENZHOU SUPER TECH MACHINE Co., Ltd, Китай;
-
- генератора импульсов модель «Оптический энкодер P100» производства компании «DEM.G. SPYRIDES S.A.», Греция;
-
- электромагнитного клапана двойного действия модели «mSF-20» производства компании «ZHEJIANG AOBO Technology Co., Ltd», Китай;
-
- распределительной коробки модели HLBH31, производства компании «Helon Explosion-proof Electric Co., Ltd.», Китай;
-
- концевого выключателя модели 07-2511, производства компании «BARTEC GmbH.», Германия.
Принцип действия колонок основан на измерениях объема нефтепродукта, который с помощью внешних насосов или встроенных в колонку насосных под давлением подается из резервуара в измеритель объема FM4 SP с генератором импульсов «Оптический энкодер P100». Затем через электромагнитный клапан и шланг с раздаточным пистолетом нефтепродукт поступает в бак транспортного средства или тару потребителя.
Информация об объеме нефтепродукта из гидравлического модуля поступает в блок индикации и управления LT-H (далее - отсчетное устройство) производства компании «WENZHOU BLUESKY ENERGY TECHNOLOGY CO», Китай, на цифровых табло которых индицируется цена, количество и стоимость отпущенного топлива.
Автономность блоков колонок, имеющих несколько раздаточных рукавов, обеспечивается возможностью независимой регулировки и опломбирования отдельных измерителей объёма с датчиками импульсов.
Состав и количество автономных блоков определяется модификацией колонки ТРК.
Колонка имеет следующее обозначение модификаций:
RT-C X1X2X3 Х4 где RT- C - аббревиатура (всегда RT-C)
X1 - количество видов топлива (от 2 до 4);
X2 - количество заправочных шлангов (от 2 до 8).
X3 - количество дисплеев и клавиатур.
X4 - наличие топливного насоса:
Z - с насосом (всасывающая);
S - без насоса (напорная).
Общий вид колонок представлен на рисунках 1 и 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, представляет собой сочетание арабских цифр и знак утверждения типа наносятся на маркировочную табличку, прикрепленную к корпусу колонки, фотохимическим методом или методом металлографии. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Для предотвращения несанкционированных доступа и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование с нанесением знака поверки измерителя объема, генератора импульсов,
блока индикации и управления LT-H, как представлено на рисунках 4 - 6.

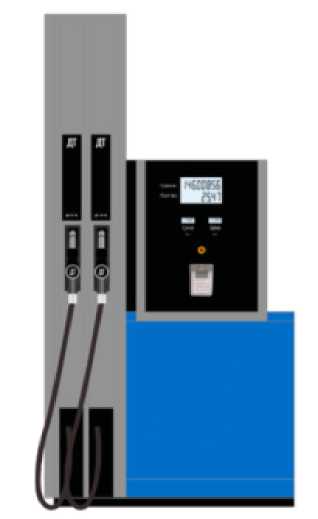

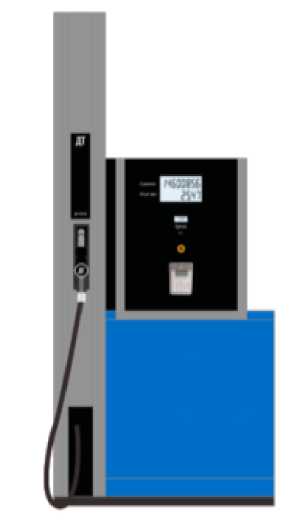

Рисунок 1 - Общий вид колонок RT-C 222 X4, RT-C 242 X4

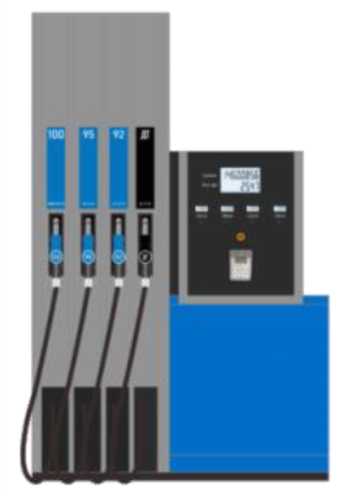

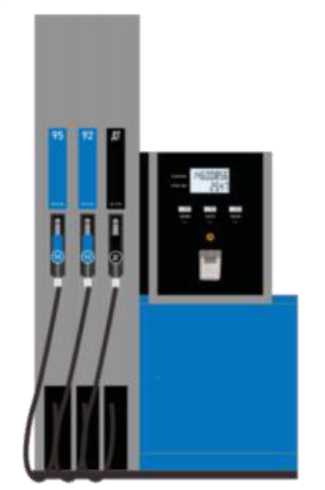

Рисунок 2 - Общий вид колонок RT-C 362 X4, RT-C 482 X4

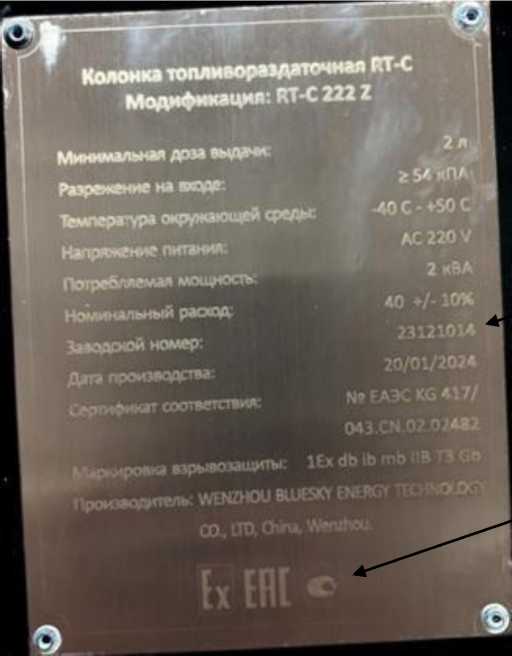

Рисунок 3 - Место нанесения знака утверждения типа, заводского номера
Место нанесения
Место нанесения
знака утверждения типа
заводского номера

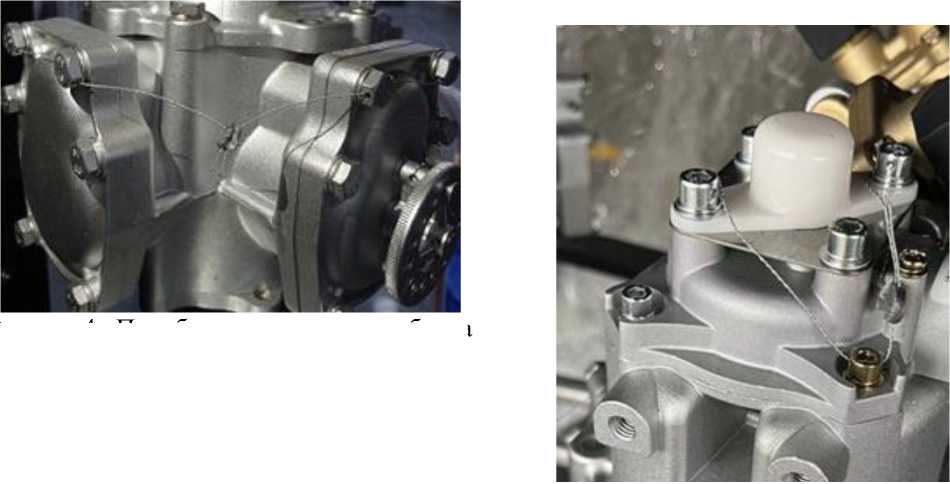

Рисунок 4 - Пломбировка измерителя объема по периметру верхней и боковой крышек и его регулировочного винта (при наличии)

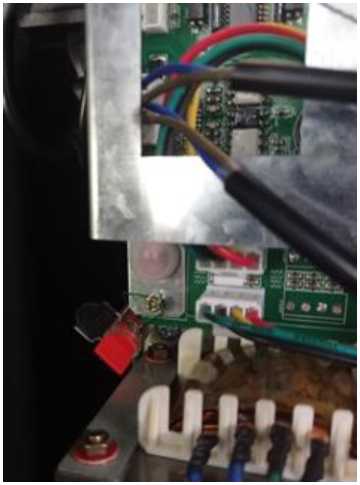

Рисунок 5 - Пломбировка генератора импульсов

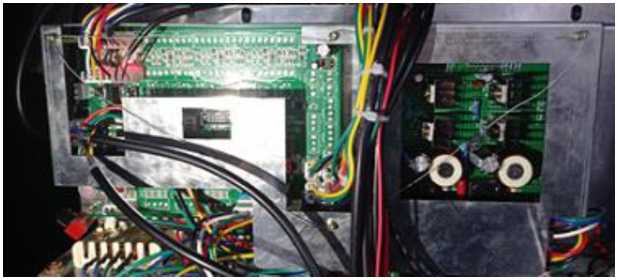

Рисунок 6 - Пломбировка блока индикации и управления LT-H
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход топлива, дм3/мин (л/мин) |
40+4 |
|
Минимальный расход, л/мин, не более |
5 |
|
Минимальная доза выдачи, л, не более |
2 |
|
Пределы допускаемой относительной погрешности измерений объема отпущенной дозы при температуре окружающей среды и топлива (20±5) °С, % |
+0,25 |
|
Пределы допускаемой относительной погрешности измерений объема отпущенной дозы при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С, % |
+0,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Верхний предел показаний указателя разового учёта: - объема выдачи топлива, дм3 (л) |
999,99 |
|
- цены за 1 дм3 (л), руб. |
99,99 |
|
- стоимости выданного топлива, руб. |
99999,99 |
|
Дискретность отсчета счетчика разового учета объема выдачи топлива, дм3 (л) |
0,01 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С |
от -40 до +50 |
|
- диапазон относительной влажности, %, при 25 °С |
от 30 до 100 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон температуры топлива, °С: - бензин |
от -40 до +35 |
|
- дизельное топливо и керосин |
от -40 до +50 |
|
Параметры электропитания от сети переменного тока: - номинальное значение напряжения питания, В |
220,380 |
|
- допускаемое отклонение значения напряжения питания, % |
+10 |
|
- частота переменного тока, Гц |
50+1 |
|
Потребляемая мощность, кВ •А |
от 0,2 до 4 |
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
1Ех db ib mb IIB T3 Gb |
Таблица 4 - Габаритные размеры и масса колонок
|
Модификация |
Габаритные размеры, (Д х Ш х В), мм, не более |
Масса, кг, не более |
|
RT-C 222 S |
1090x710x2360 |
260 |
|
RT-C 242 S |
1270x710x2360 |
306 |
|
RT-C 362 S |
1810x710x2360 |
352 |
|
RT-C 482 S |
2350x710x2360 |
398 |
|
RT-C 222 Z |
1090x710x2360 |
340 |
|
RT-C 242 Z |
1270x710x2360 |
386 |
|
RT-C 362 Z |
1810x710x2360 |
472 |
|
RT-C 482 Z |
2350x710x2360 |
518 |
