Принцип действия системы основан на измерении первичными измерительными преобразователями (далее - ПИП) физических величин, преобразовании их в электрические сигналы, поступающие на вход аппаратуры сбора и преобразования сигналов в цифровой код для дальнейшей его передачи в промышленный компьютер, осуществляющий обработку, выдачу, хранение информации и ведение печатного протокола.

Система позволяет выполнять задачи, требующие высокой производительности и надежности измерительных систем для непрерывной работы в жестких условиях под управлением операционной системы реального времени. Датчик крутящего момента дополнительно оборудован обогревательными элементами для создания рабочих условий эксплуатации.

Система состоит из: пульта и стойки управления, установки измерительной, датчика давления и температуры,   влажности, вибропреобразователя с   предусилителем,

счетчика-расходомера массового, измерителя крутящего момента, приборов щитовых цифровых электроизмерительных и шунтов.

Конструктивно система включает в себя:

• - крейт с оборудованием системы сбора данных; промышленный компьютер (далее - ПК); подсистему синхронизации; сетевые коммутаторы; источники питания;

• - автоматизированное рабочее место (далее - АРМ) в составе: ноутбука; сетевых коммутаторов;

• - комплект ПИП.

Комплект ПИП содержит:

• - установка измерительная LTR-EU-8-1 (№ 78771-20);

• - датчик давления ADZ-SML (рег. № 49870-12);

• - барометр цифровой MSB181 (рег. № 76571-19);

• - датчик температур ТСПТ (рег. № 75208-19);

• - датчик тахометрический МЭД-1 (рег. № 64257-16);

- счетчик-расходомер массовый ЭЛМЕТРО-Фломак S002 (рег. № № 47266-16);

- измеритель крутящего момента силы МА20 (рег. № 76230-19);

- вибропреобразователь пьезоэлектрический с предусилителем   ВК-315А

(рег. № 22234-01);

- приборы цифровые электроизмерительные малогабаритные Щ02.01П (рег. № 6409516);

- шунты измерительные стационарные взаимозаменяемые 75.ШИСВ 100А (рег. № 78710-20);

- измеритель влажности и температуры ИВТМ-7 (рег. № 71394-18).

Модуль сбора измерений LTR-EU-8-1, управления, автоматизации и регулирования, пульт управления, барометр и источник питания в пультовом помещении, шкафы с клеммными панелями для подключения датчиков ШКП-1 и ШКП-2, датчики измерения температур и давлений, счетчик-расходомер топлива, измеритель влажности и температуры, датчик тахометрический, измеритель крутящего момента силы, вибропреобразователь, приборы цифровые электроизмерительные малогабаритные и шунты измерительные стационарные взаимозаменяемые расположены в помещении испытательного бокса.

Функционально система состоит из измерительных каналов (далее - ИК):

- давления жидкостей;

- давления воздуха;

- относительной влажности воздуха;

- температуры, измеряемой термометрами сопротивления;

- частоты вращения вала двигателя;

- массового (объемного) расхода жидкости;

- крутящего момента силы;

- виброскорости;

- напряжения постоянного тока;

- силы постоянного тока;

- частоты электрических сигналов;

- силы постоянного тока, соответствующей температуре;

- силы постоянного тока, соответствующей давлению;

- сопротивления постоянному току, соответствующего давлению;

- сопротивления постоянному току, соответствующего температуре.

ИК давления жидкостей:

Принцип действия датчика давления ADZ основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. Выходной сигнал в виде напряжения постоянного тока, пропорциональный давлению, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений давления передается в компьютер верхнего уровня.

ИК давления воздуха:

Принцип действия барометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя барометра. Измеряемое давление вызывает деформацию мембраны, которая приводит к изменению сопротивления пьезорезисторов и разбаланса моста. Выходной сигнал в виде напряжения постоянного тока, пропорциональный давлению, преобразуется в пропорциональный цифровой код модулем измерительным LTR11 c преобразователем H-27U10 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений давления передается в компьютер верхнего уровня.

ИК относительной влажности воздуха:

Принцип действия измерителя влажности основан на сенсоре влажности емкостного типа, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Выходной сигнал в виде силы постоянного тока, пропорционального относительной влажности воздуха, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений относительной влажности воздуха передается в компьютер верхнего уровня.

ИК температуры, измеряемой термометрами сопротивления:

Принцип действия основан на зависимости изменения сопротивления ПИП от температуры среды. Сопротивление с датчика температуры ТСПТ, пропорциональное температуре, преобразуется в пропорциональный цифровой код модулем LTR27 с преобразователем H-27R250 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений температуры передается в компьютер верхнего уровня. Выходной сигнал с терморезистора ИВТМ-7 в виде силы постоянного тока, пропорциональной температуре, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений относительной влажности воздуха передается в компьютер верхнего уровня.

ИК частоты вращения вала двигателя

Принцип работы основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал. Принцип измерения частоты вращения на вал основан на преобразовании угла поворота зубчатого колеса в последовательность прямоугольных импульсов тока, частота которых пропорциональна частоте вращения вала. Выходной сигнал в виде последовательности прямоугольных импульсов тока, частота которых пропорциональна частоте вращения вала, преобразуется в пропорциональный цифровой код модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений частоты вращения вала двигателя передается в компьютер верхнего уровня.

ИК массового (объемного) расхода жидкости:

Принцип измерения массового расхода основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Выходной частотно-импульсный сигнал, пропорциональный массовому (объемному) расходу жидкости, преобразуется в цифровой код модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений массового (объемного) расхода жидкости передается в компьютер верхнего уровня.

ИК крутящего момента силы:

Принцип измерения крутящего момента силы основан на измерении электрического сигнала тензорезисторов, расположенных на первичном измерительном преобразователе (роторе) датчика. Тензорезисторы соединены между собой в мостовую схему. Выходной сигнал мостовой схемы, пропорциональный приложенному крутящему моменту, усиливается, преобразуется в цифровой код и далее бесконтактным способом через воздушный трансформатор передается в электрическую схему неподвижной части (статор) датчика. Принятый сигнал нормируется и в виде частотного сигнала, пропорционального приложенному крутящему моменту, преобразуется в пропорциональный цифровой код модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений крутящего момента силы передается в компьютер верхнего уровня.

ИК виброскорости:

Принцип измерения виброскорости основан на зависимости изменения выходного переменного тока от воздействующей вибрации на пьезочувствительный элемент (датчик) и согласующий усилитель (предусилитель). Выходная сила переменного тока, пропорциональная среднеквадратическому значению виброскорости, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений виброскорости передается в компьютер верхнего уровня.

ИК напряжения постоянного тока:

Принцип измерения основан на преобразовании входного напряжения постоянного тока в выходной аналоговый сигнал. Выходной сигнал силы постоянного тока, пропорциональный напряжению постоянного тока, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений напряжения постоянного тока передается в компьютер верхнего уровня.

ИК силы постоянного тока:

Принцип измерения основан на преобразовании силы постоянного тока на шунтах в напряжение постоянного тока, которое преобразуется в выходной аналоговый сигнал. Выходной сигнал силы постоянного тока, пропорциональный силе постоянного тока, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений силы постоянного тока передается в компьютер верхнего уровня.

ИК частоты электрических сигналов:

Принцип измерения основан на аналого-цифровом преобразовании последовательности входных импульсных электрических сигналов модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений частоты электрических сигналов передается в компьютер верхнего уровня.

ИК силы постоянного тока, соответствующей температуре:

Принцип измерения основан на аналого-цифровом преобразовании входной силы постоянного тока, соответствующей температуре, модулями измерительными LTR27 с преобразователями H-27I20 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений силы постоянного тока передается в компьютер верхнего уровня.

ИК силы постоянного тока, соответствующей давлению:

Принцип измерения основан на аналого-цифровом преобразовании входной силы постоянного тока, соответствующей давлению, модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений силы постоянного тока передается в компьютер верхнего уровня.

ИК сопротивления постоянному току, соответствующего давлению:

Принцип измерения основан на аналого-цифровом преобразовании входного сопротивления постоянному току, соответствующего давлению, модулем измерительным LTR27 с преобразователем H-27R250 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений сопротивления постоянному току передается в компьютер верхнего уровня.

ИК сопротивления постоянному току, соответствующего температуре:

Принцип измерения основан на аналого-цифровом преобразовании входного сопротивления постоянному току, соответствующего температуре, модулем измерительным LTR27 с преобразователем H-27R250 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений сопротивления постоянному току передается в компьютер верхнего уровня.

Маркировка наносится на этикетку, выполненную типографским способом, расположенную на лицевой стороне корпуса модуля сбора измерений, которая содержит сокращенное наименование изготовителя и его товарный знак, юридический адрес изготовителя, в том числе наименование страны изготовителя, наименование системы, обозначение технических условий, по которым изготавливаются и идентифицируются системы, заводской номер 001 системы в цифровом формате, дату изготовления (число, месяц, год), знак, удостоверяющий соответствие системы установленным требованиям технических регламентов Таможенного союза и знак утверждения типа средства измерений.

Нанесение знака поверки на корпус составных частей системы не предусмотрено.

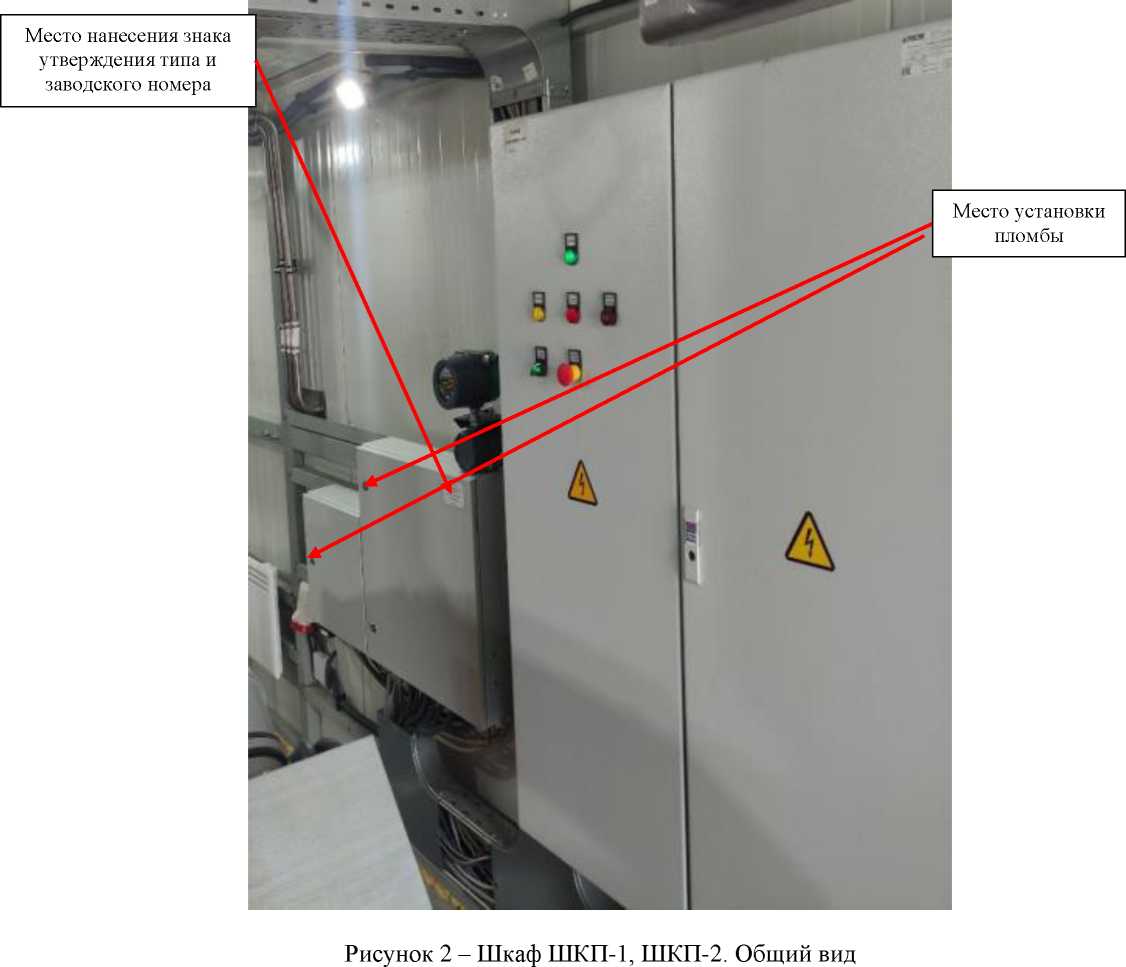

Общий вид системы модуля сбора измерений, место нанесения знака утверждения типа, заводского номера и места установки пломбы от несанкционированного доступа представлены на рисунке 1. Общий вид ШКП-1, ШКП-2, измерительных приборов, испытательного бокса и помещения пультовой приведены на рисунках 2-5.

Место установки пломбы

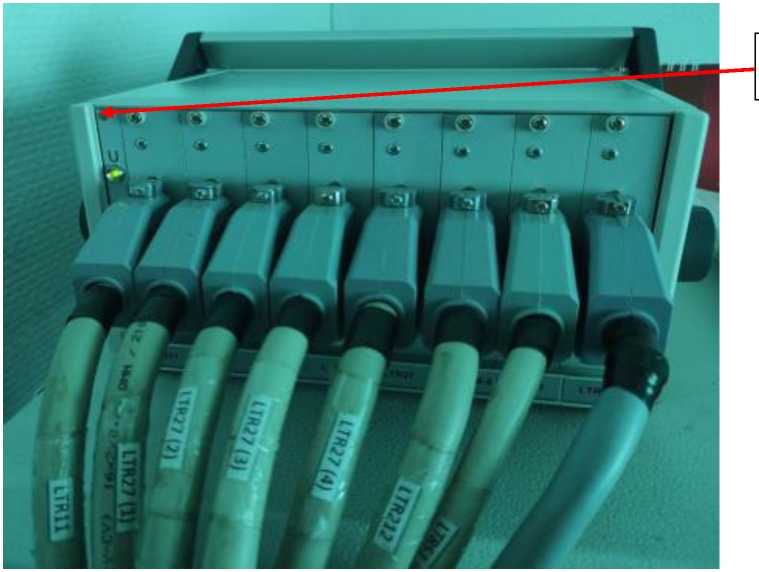

Рисунок 1 - Модуль сбора измерений, управления, автоматизации и регулирования. Общий вид

Приборы измерительные

Датчик крутящего

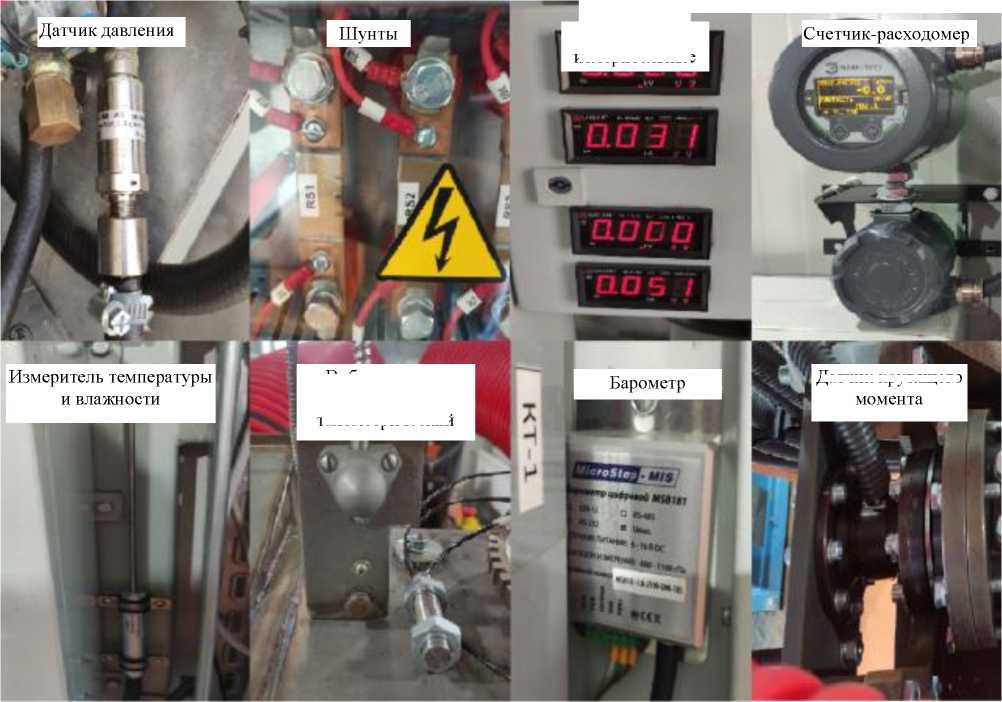

Рисунок 3 - Измерительные приборы из состава системы

Вибродатчик и датчик тахометрический

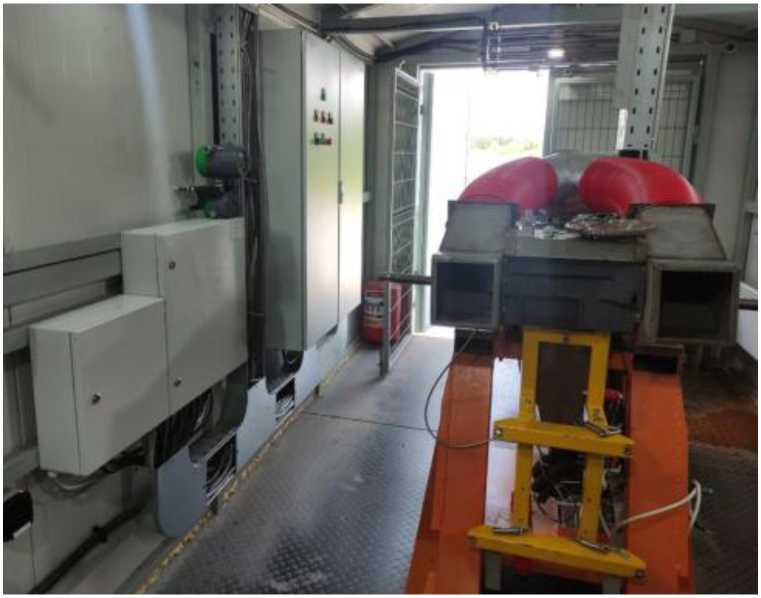

Общий вид испытательного бокса системы

Рисунок 4 -

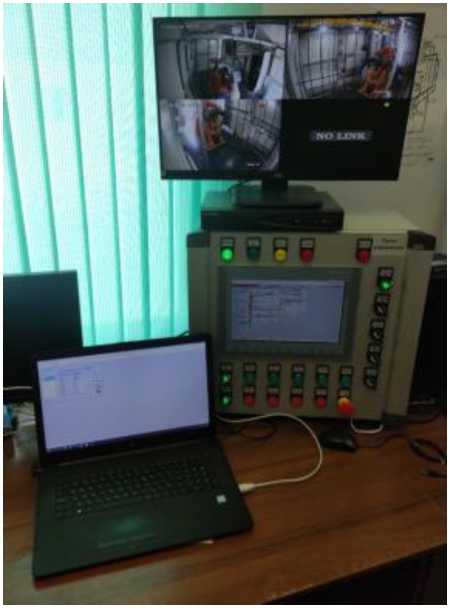

Рисунок 5 - Помещение пультовой, место оператора
