Принцип действия стенда основан на преобразовании деформации упругих элементов датчиков силы в аналоговый электрический сигнал, пропорциональный измеряемой силе, последующих измерениях и обработке этого сигнала при измерениях силы и дополнительного учета геометрических размеров плеч приложенных сил при измерениях моментов силы.

Конструктивно стенд состоит из систем нагружения, измерения, управления, а также комплекта вспомогательных приспособлений для его поверки.

В состав системы нагружения стенда входит шесть пневматичеких силовозбудителей, связанных посредством шести нагружающих тяг, идентифицированных желтым цветом, с нагружающей рамой, а также пневматическая система распределения и подачи сжатого воздуха. Передача усилия от нагружающей рамы к объекту измерений (аэродинамическим тензометрическим весам) осуществляется с помощью базового силозадающего устройства, устанавливаемого на хвостовую часть объекта. Передняя часть объекта измерений жестко крепится через переходной фланец к измерительной раме стенда.

Система измерений включает три канала измерений силы вдоль осей ОХ, ОY и ОZ, три канала измерений момента силы относительно этих осей и шесть каналов измерений электрических сигналов тензометрических датчиков (аэродинамических весов). В состав системы измерения стенда входит измерительная рама, шесть силоизмерительных тензорезисторных датчиков (далее - датчики), шесть измерительных тяг, идентифицированных красным цветом, и стойка управления и обработки измерительной информации, включающая два измерительных усилителя MGCplus (далее - усилители), один из которых предназначен для измерений электрических сигналов тензометрических датчиков стенда, а второй - для измерений электрических сигналов поверяемых (калибруемых) аэродинамических тензометрических весов. Измерительная рама воспринимает силу или момент силы, воспроизводимые системой нагружения стенда и действующие на объект измерений, и передает на датчики стенда через направляющие на упругих шарнирах. Датчики стенда, закрепленные в силовой раме и опорной плите, преобразуют измеренные значения силы и момента силы в выходные аналоговые сигналы, измеряемые одним из усилителей стенда.

Усилитель MGCPlus, предназначенный для измерений сигналов поверяемых (калибруемых) аэродинамических тензометрических весов, состоит из базового крейта, шести одноканальных измерительных модулей ML38B, измеряющих тензометрические сигналы, и дополнительного модуля ML801B, характеристики которого не нормируются.

В состав системы управления входит программируемый логический контроллер и персональный компьютер с предустановленным программным обеспечением.

В состав комплекта вспомогательных приспособлений для поверки стенда входит градуировочное приспособление, комплект рычагов, качалок, тяг и штанг для передачи эталонных нагрузок, а также средства выравнивания системы координат стенда.

Общий вид стенда с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведен на рисунках 1-5.

Заводской номер стенда «2015-01» указывается типографским способом в его формуляре и наносится краской на идентификационную табличку, закрепленную на силовой стойке рамы. Знак поверки на стенд не наносится.

Ограничение доступа к местам настройки (регулировки) обеспечивается путем нанесения наклеек с подписью поверителя и указанием даты поверки на узлы крепления измерительных тяг к измерительной раме стенда (рисунок 2), силоизмерительных датчиков (рисунок 3, 4) стенда и измерительных усилителей стойки управления и обработки измерительной информации (рисунок 5).

К данному типу относится стенд зав. № 2015-01.

Измерительная тяга Fx (1 шт.)

Измерительные тяги Fz, My (2

Место нанесения

заводского номера

Измерительные тяги Fy, Mz (2 шт.)

Место нанесения

знака утверждения типа

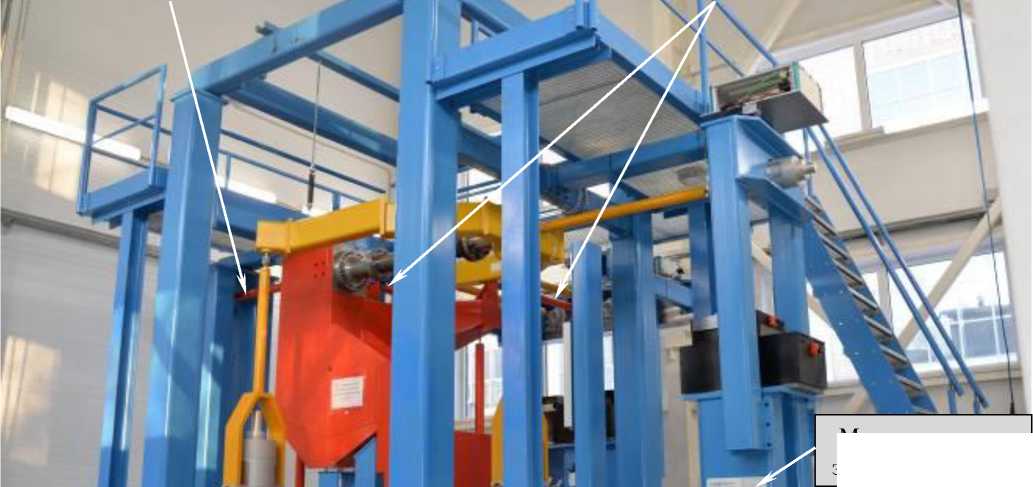

Рисунок 1 - Общий вид стенда 6ГС-60

Место для нанесения пломбы в виде наклейки

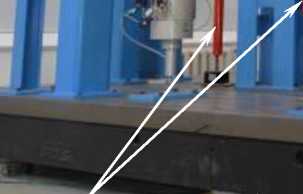

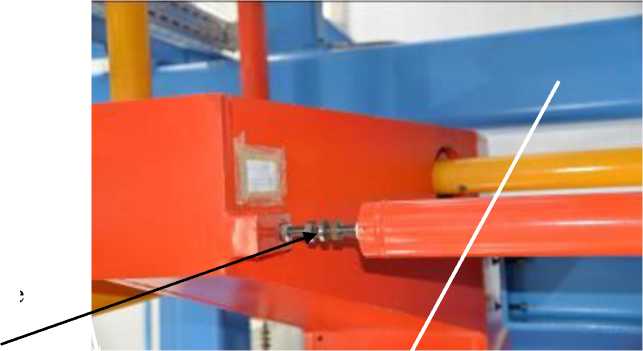

Рисунок 2 - Место установки пломбы на узлах крепления измерительных тяг Fx, Fy, Fz, Мх, My, Mz (по два узла на каждой тяге)

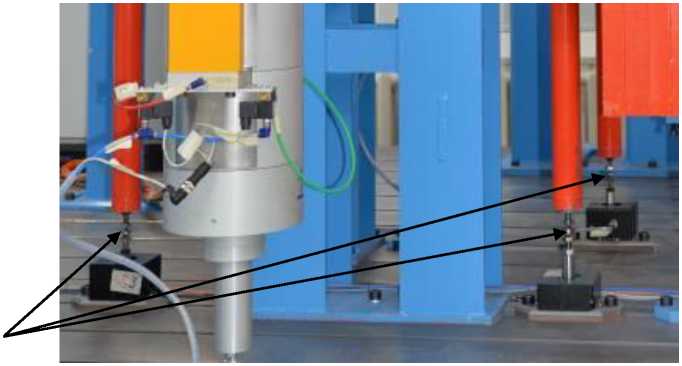

Рисунок 3 - Место установки пломбы на силоизмерительных датчиках измерительных тяг Fx, Fz, My (по одному датчику на каждой тяге)

Место для нанесения пломбы в виде наклейки

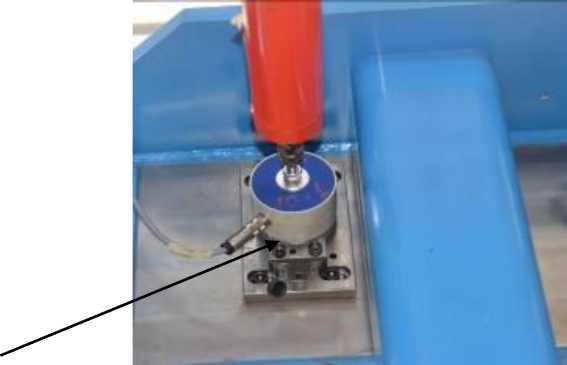

Рисунок 4 - Место установки пломбы на силоизмерительных датчиках измерительных тяг Fy, Mz, Мх, (по одному датчику на каждой тяге)

Место для нанесения пломбы в виде наклейки

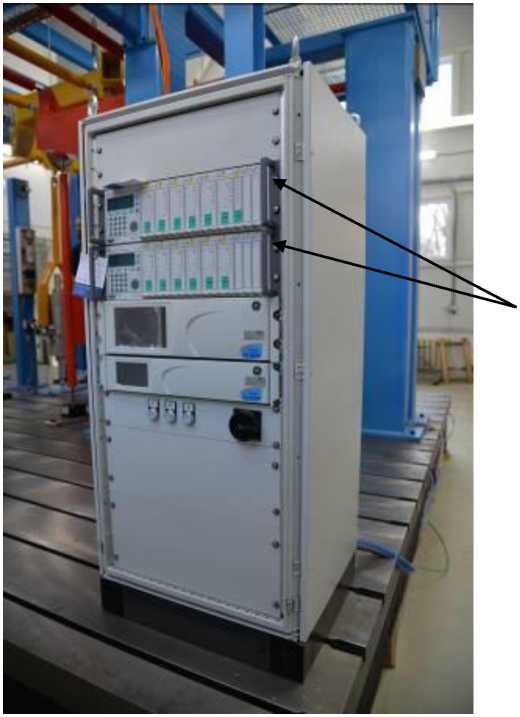

Рисунок 5 - Стойка управления и обработки измерительной информации

Таблица 5 -

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Таблица 2 -

стенда

Таблица 3 - Основные технические

стенда
