Сведения о средстве измерений: 92588-24 Машина сервогидравлическая испытательная

Номер по Госреестру СИ: 92588-24
92588-24 Машина сервогидравлическая испытательная
(SUNS890-500)

Назначение средства измерений:
Машина сервогидравлическая испытательная SUNS890-500 (далее - машина) предназначена для измерений силы и деформации при испытаниях образцов материалов на растяжение, сжатие, изгиб.

сертификация программного обеспечения

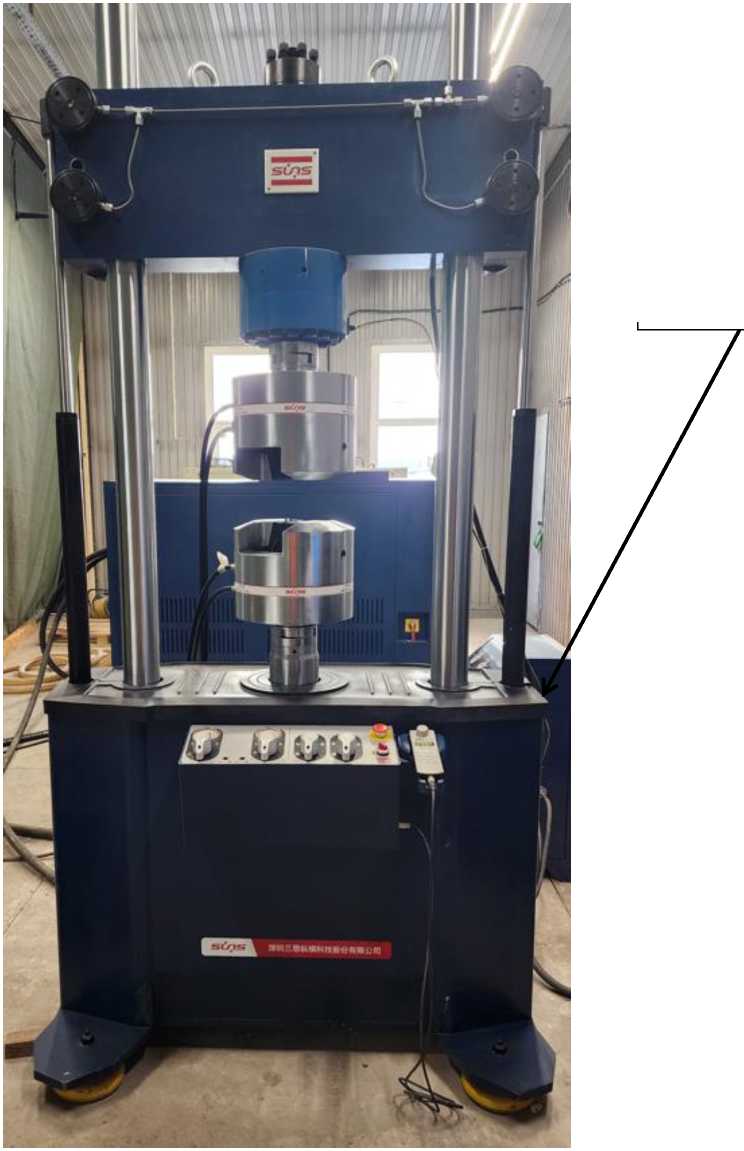

Внешний вид. Машина сервогидравлическая испытательная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина сервогидравлическая испытательная
Рисунок № 1

Общие сведения

Дата публикации - 09.07.2024
Срок свидетельства -
Номер записи - 194430
ID в реестре СИ - 1417545
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1619 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Машина сервогидравлическая испытательная (SUNS890-500)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92588-24

Машина сервогидравлическая испытательная, SUNS890-500
SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD (КИТАЙ )
ОТ
МП
1 год

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Машина сервогидравлическая испытательная (SUNS890-500)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • Нет модификации
  • 1 1 0 0 0 0 0

    Стоимость поверки Машина сервогидравлическая испытательная (SUNS890-500)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с машиной используется метрологически значимое программное обеспечение (далее - ПО) «SUNS Центр тестовых решений», устанавливаемое на персональном компьютере для управления машиной, обработки и хранения результатов измерений.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Наименование характеристики

    Значение

    Идентификационное наименование ПО

    SUNS Центр тестовых решений

    Номер версии (идентификационный номер ПО)

    V8.0.4.1007

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 6 «Практическое руководство по проведению испытаний» «Машина сервогидравлическая испытательная SUNS890-500. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

    «Стандарт предприятия. Машина сервогидравлическая испытательная SUNS890-500», SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD, Китай

    Правообладатель

    SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD, Китай

    Адрес: 3rd Floor, Building No.28, Anle Industrial Park, Guankouer Road, Nantou, Shenzhen City, Guangdong Province, P.R., China

    Тел.: 0755-26977866

    E-mail: suns@sunstest.cn

    Изготовитель

    SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD, Китай
    Адрес: 3rd Floor, Building No.28, Anle Industrial Park, Guankouer Road, Nantou, Shenzhen City, Guangdong Province, P.R., China
    Тел.: 0755-26977866
    E-mail: suns@sunstest.cn

    Испытательный центр

    ответственностью
    «Автопрогресс-М»
    Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD, Китай
    Адрес: 3rd Floor, Building No.28, Anle Industrial Park, Guankouer Road, Nantou, Shenzhen City, Guangdong Province, P.R., China
    Тел.: 0755-26977866
    E-mail: suns@sunstest.cn

    Принцип действия машины заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью гидравлического привода, перемещение штока гидроцилиндра измеряется преобразователем линейных перемещений штока гидроцилиндра.

    Основными компонентами машины являются гидростанция гидропривода, нижняя опорная станина, силовая рама с приводом на которую крепятся устройства нагружения, система измерений силы и перемещения штока гидроцилиндра, датчика деформации и система управления и обработки данных.

    Гидравлическая станция для машины выполнена в виде отдельного выносного блока. На силовой раме расположен блок ручного управления с клавишами управления штока гидроцилиндра и кнопка аварийной остановки машины.

    К средствам измерений данного типа относится машина сервогидравлическая испытательная SUNS890-500, зав. № UTM23252.

    Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпус машины, отображающей информацию о модификации машины и заводском номере, а также изучения эксплуатационной документации, который входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.

    Пломбирование крепёжных винтов корпуса машины не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Заводской номер машины в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе машины.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид машины сервогидравлической испытательной SUNS890-500 с местом указания заводского номера представлен на рисунке 1.

    Внешний вид. Машина сервогидравлическая испытательная (SUNS890-500), http://oei-analitika.ru

    Место указания заводского номера

    Рисунок 1 - Общий вид машины сервогидравлической испытательной SUNS890-500


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Машина сервогидравлическая испытательная

    SUNS890-500

    1 шт.

    Датчик перемещений (деформации)

    3421-025М-НТ1

    1 шт.

    Оснастка

    -

    1 комплект

    Персональный компьютер

    -

    1 шт.

    Гидростанция гидропривода

    -

    1 шт.

    Руководство по эксплуатации

    АБНД.405633.17112828.002 РЭ

    1 экз.

    Паспорт

    АБНД.405633.17112828.001 ПС

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений силы, кН

    от 10 до 500

    Пределы допускаемой относительной погрешности измерений силы, %

    ±0,5

    Диапазон измерений перемещений штока гидроцилиндра, мм

    от -75 до +75

    Пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра, %

    ±0,5

    Диапазон измерений перемещений (деформаций), мм

    от -2,5 до 2,5

    Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций), мкм:

    - в диапазоне от -0,3 мм до 0,3 мм включ.

    ±1,5

    Пределы допускаемой относительной погрешности измерений перемещений в диапазоне, %:

    • - от -2,5 мм до - 0,3 мм включ.,

    • - св. 0,3 мм до 2,5 мм

    ±0,5

    ±0,5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - длина

    950

    - ширина

    1450

    - высота

    3500

    Масса, кг, не более

    5000

    Параметры электрического питания: - напряжение переменного тока, В

    380±38

    - частота переменного тока, Гц

    50±1

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    - относительная влажность, %, не более

    80
