Номер по Госреестру СИ: 92593-24
92593-24 Уровнемеры жидкости поплавковые
(EFC31B1H2-1000NM)
Назначение средства измерений:
Уровнемеры жидкости поплавковые EFC31B1H2-1000NM (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Внешний вид.

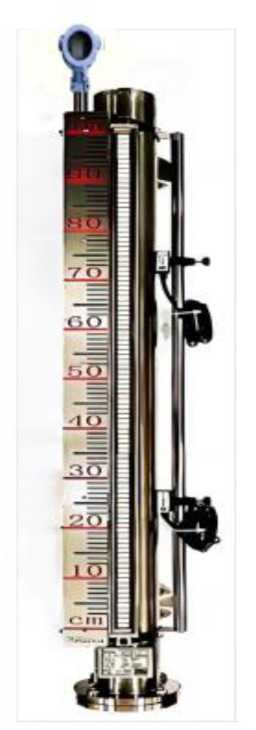

Уровнемеры жидкости поплавковые
Рисунок № 1
Внешний вид.

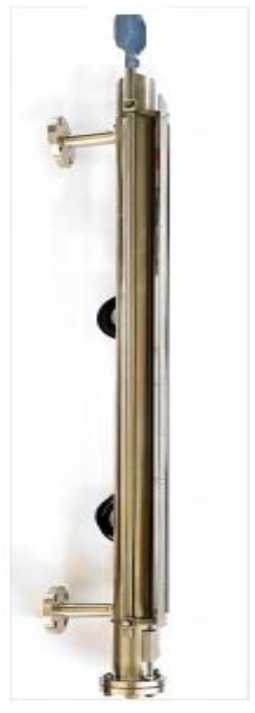

Уровнемеры жидкости поплавковые
Рисунок № 2
Внешний вид.

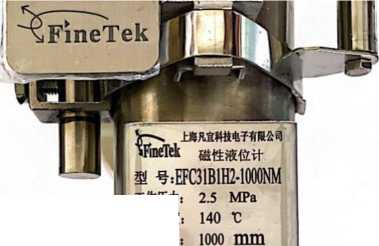

Уровнемеры жидкости поплавковые
Рисунок № 3
Внешний вид.
Уровнемеры жидкости поплавковые
Рисунок № 4
Внешний вид.
Уровнемеры жидкости поплавковые
Рисунок № 5

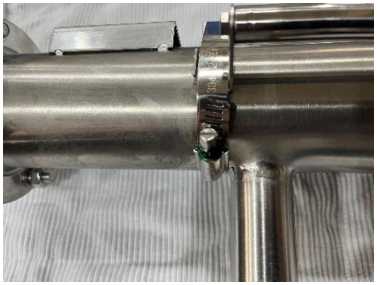

Внешний вид.
Уровнемеры жидкости поплавковые
Рисунок № 6
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 08.07.2029
Номер записи - 194435
ID в реестре СИ - 1417550
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EFC31B1H2-1000NM,
Производитель
Изготовитель - Фирма FINE AUTOMATION CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1619 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Уровнемеры жидкости поплавковые (EFC31B1H2-1000NM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Уровнемеры жидкости поплавковые (EFC31B1H2-1000NM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 14 | 14 | 0 | 0 | 14 | 14 | 0 |
Стоимость поверки Уровнемеры жидкости поплавковые (EFC31B1H2-1000NM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FGET40 |
|
Номер версии (идентификационный номер) ПО |
hart 1.6 |
|
Цифровой идентификатор ПО |
Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации раздел 4.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация фирмы FINE AUTOMATION CO., LTD.
ПравообладательФирма FINE AUTOMATION CO., LTD., Китай
Адрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China
Тел./факс: 021-64907260/021-64907276
Web-сайт: www.fineautomation.com.cn
E-mail: info.sn@fine-tek.com
Изготовитель
Фирма FINE AUTOMATION CO., LTD., КитайАдрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China
Тел./факс: 021-64907260/021-64907276
Web-сайт: www.fineautomation.com.cn
E-mail: info.sn@fine-tek.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (95)37-55-77 / 37-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Фирма FINE AUTOMATION CO., LTD., КитайАдрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China
Тел./факс: 021-64907260/021-64907276
Web-сайт: www.fineautomation.com.cn
E-mail: info.sn@fine-tek.com
Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке при изменении уровня жидкости.
Магнит воздействует на установленные внутри направляющей трубки герконы (датчик с линейкой из герконов с сопротивлениями). Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал и значения уровня индицируется на дисплее.
Уровнемеры состоят из:
- направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;
- поплавка со встроенной магнитной системой;
- измерительного преобразователя;
- магнитного роликового индикатора;
- измерительной линейки;
- концевых магнитных переключателей.
Внешний вид уровнемера приведен на рисунке 1.
б)
а) - вид на роликовый индикатор и концевые магнитные переключатели;
б) - вид сбоку на направляющую трубку с технологическим присоединением к резервуару и измерительный преобразователь
Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, допускаемой погрешности измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится на паспорт.
Маркировка уровнемера приведена на рисунке 2.
SB1-230906374
ф-Cf Й1
фШ: 110 mm в »!: 10/11Д023^^ 11П|!Я№«^51О «я«т«
Рисунок 2 - Маркировка датчика
Места пломбирования приведены на рисунке 3.
Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе.
Рисунок 3 - Места пломбирования датчика
Таблица 3
|
Наименование |
Обозначение |
Кол. |
|
Уровнемеры жидкости поплавковые |
EFC31B1H2-1000NM |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
08-EFXX РЭ |
1 экз. |
|
Паспорт |
08-EFXX ПС |
1 экз. |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0,15 до 1000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Дополнительная абсолютная погрешность измерений уровня при изменении плотности жидкости на 10 кг/м3, мм |
1,3 |
|
Дискретность показаний уровня жидкости роликовым указателем, мм |
±10 |
|
Выходной токовый сигнал, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений уровня по токовому выходу к диапазону измерений, % |
±2,5 |
|
Плотность рабочей среды, кг/м3 |
от 970 до 1200 |
|
Температура рабочей среды, °С |
от -10 до +80 |
|
Давление рабочей среды, МПа |
от 0,1 до 2,5 |
|
Напряжение постоянного тока, В |
от 12 до 36 |
|
Масса, не более, кг |
12 |
|
Габаритные размеры, мм |
190х120 х1400 |
|
Условия эксплуатации:
|
от -10 до +80 до 95 |
|
Средний срок службы, лет, не менее |
8 |
Комплектность средства измерений
Таблица 3
|
Наименование |
Обозначение |
Кол. |
|
Уровнемеры жидкости поплавковые |
EFC31B1H2-1000NM |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
08-EFXX РЭ |
1 экз. |
|
Паспорт |
08-EFXX ПС |
1 экз. |
