Номер по Госреестру СИ: 92594-24
92594-24 Датчики уровня масла
(YZF3)
Назначение средства измерений:
Датчики уровня масла YZF3 (далее - датчики) предназначены для измерений уровня жидких сред (масла) в резервуарах или технологических аппаратах.

Внешний вид.
Датчики уровня масла
Рисунок № 1

Внешний вид.
Датчики уровня масла
Рисунок № 2

Внешний вид.
Датчики уровня масла
Рисунок № 3

Внешний вид.
Датчики уровня масла
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации РЭ раздел «Введение».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация изготовителя.
ПравообладательФирма SHENYANG KEQI ELECTRICAL EQUIPMENT CO., LTD., Китай
Адрес: 110164, NO.65, Hongye Street, Shenbei New District, Shenyang, China Тел./факс: 0086-24-88082828/88082829
Web-сайт: kqdq.cn
Изготовитель
Фирма SHENYANG KEQI ELECTRICAL EQUIPMENT CO., LTD., КитайАдрес: 110164, NO.65, Hongye Street, Shenbei New District, Shenyang. China Тел./факс: 0086-24-88082828/88082829
Web-сайт: kqdq.cn
E-mail: kqdq@kqdq.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (95)37-55-77 / 37-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия датчика основан на измерении уровня с помощью поплавка, закрепленного на поворотном стержне, который перемещается при изменении уровня в резервуаре.
Датчик состоит из:
- поворотного стержня с поплавком;
- промежуточного стержня;
- индикаторного блока с магнитной муфтой;
- концевыми магнитными переключателями.
Поплавок на стержне через зубчатый редуктор передает сигнал на магнитную муфту, разделенную герметичной стенкой, которая вращает стрелку отсчетного устройства.
При повышении уровня выше или ниже допустимого значения в датчике предусмотрены два переключателя, замыкающие цепь для передачи аварийного сигнала во внешнюю сеть.
Шкала датчика проградуирована в условных единицах, соответствующих уровню масла.
Внешний вид прибора приведен на рисунках 1 и 2.
Маркировка передней панели выполнена методом печати. На маркировке указана модель прибора и заводской номер, обеспечивающий идентификацию средства измерения, нанесенный методом клеймения. Формат заводского номера - буквенно-цифровой.
Для защиты от несанкционированного доступа на кольцо, крепящее прозрачное окно, наносится наклейка (рисунок 3).
Схема установки датчика в резервуаре приведена на рисунке 4.

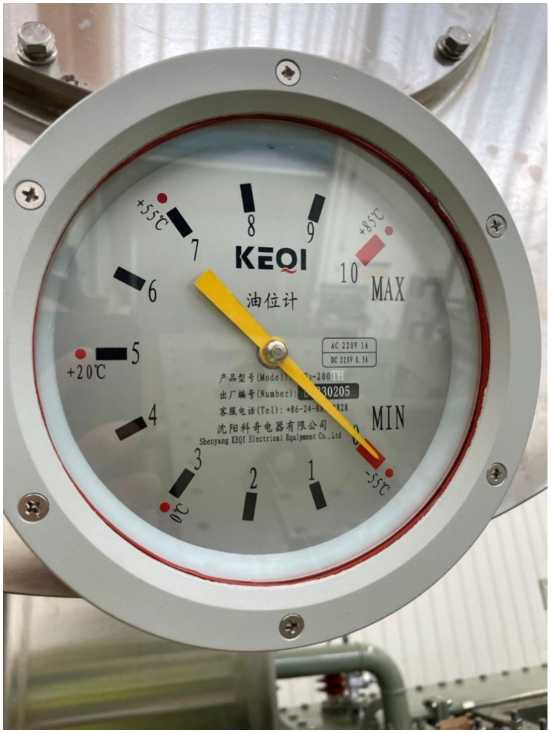

Рисунок 1 - Внешний вид индикаторного блока

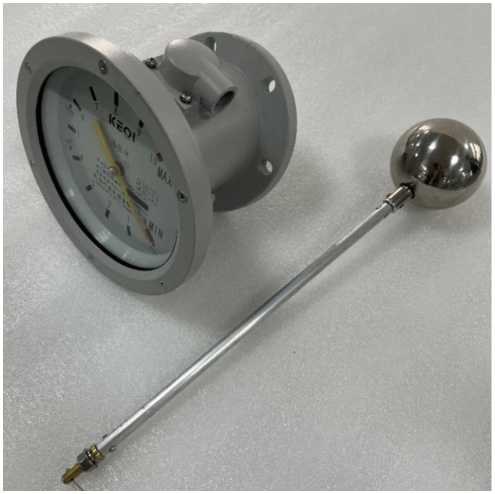

Рисунок 2 - Внешний вид индикаторного блока и поворотного стержня с поплавком

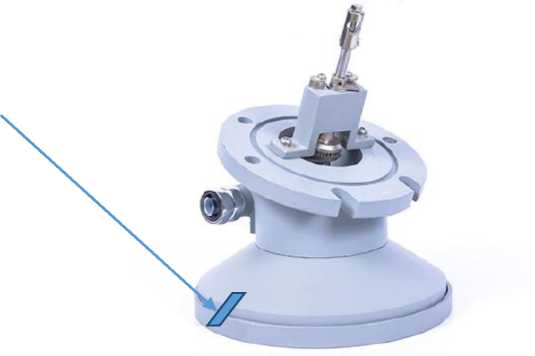

Рисунок 3 - Пломбирование индикаторного блока

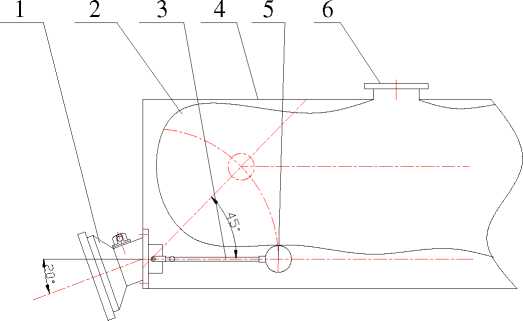

Рисунок 4 - Схема установки датчика в резервуаре
1 - индикаторный блок, 2 - разделительная мембрана, 3 - поворотный стержень, 4 - резервуар хранения, 5 - поплавок, 6, смотровой люк
Таблица 2
|
Наименование |
Обозначение |
Кол. |
|
Датчики уровня масла |
YZF3 |
1 шт. |
|
ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 1600* |
|
Пределы допускаемой приведенной погрешности к диапазону измерений уровня жидкости, % |
±2,5 |
|
Температура рабочей среды, °С |
от -55 до +85 |
|
Давление рабочей среды, МПа |
до 0,24 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Электропитание, В: - напряжение переменного тока |
220 (+10/-15 %) |
|
Масса, кг, не более |
3 |
|
Габаритные размеры, мм |
200х200х1600* |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -55 до +110 до 90 |
|
Средний срок службы, лет, не менее |
20 |
|
* - в зависимости от длины стержня | |
