Номер по Госреестру СИ: 92601-24
92601-24 Термопреобразователи сопротивления
(WZ)
Назначение средства измерений:
Термопреобразователи сопротивления WZ (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры твердых (металлических) тел, жидких и газообразных (химически неагрессивных к защитной арматуре) сред.

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации и на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 3.4 «Устройство и работа» руководства по эксплуатации «Термопреобразователи сопротивления WZ. WZ.002.РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Q/XB78033-2019 Термопреобразователи сопротивления WZ. Стандарт предприятия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Правообладатель«XIYI CO., LTD.», Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Конструктивно термопреобразователь состоит из чувствительного элемента, корпуса, кабеля и защитного кожуха.
Чувствительный элемент термопреобразователя (ЧЭ) - резистор, выполненный из металлической (медной или платиновой) проволоки или пленки с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры. Концы ЧЭ припаиваются к токовыводам термометра. Корпус обеспечивает герметизацию внутренней поверхности термометра. К токовыводам термометра припаивается кабель.
Принцип действия термопреобразователя основан на зависимости электрического сопротивления материала ЧЭ с изменением температуры.
Термопреобразователи выпускаются с 2-x, 3-х и 4-х проводной схемой подключения.
К данному типу средства измерений относятся термопреобразователи следующих модификаций:
WZPK, WZCK - ТС в сборе со стержневой защитной арматурой;
WZPM, WZCM - ТС с коммутационной головкой или удлинительным кабелем;
WZPD, WZCD - ТС с чувствительным элементом, помещенным в защитную термоусадочную втулку, с фторопластовой изоляцией, с удлинительными проводами. Концы втулки загерметизированы силиконом.
Модификации различаются величиной сопротивления ЧЭ, диапазоном измерений, классом допуска и конструктивным исполнением монтажной части корпуса и коммутационной головки.
В конце обозначений модификаций ТС допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные исполнения, не изменяющие метрологические и технические характеристики.
Структура условного обозначения термопреобразователей:
|
WZ |
а |
b |
- |
c |
- |
d |
- |
43 |
- |
е |
- |
f |
где а - материал чувствительного элемента: P- платина, C- медь;
b - конструктивное исполнение: К - в сборе со стержневой защитной арматурой, М - с коммутационной головкой или удлинительным кабелем, D - ТС с чувствительным элементом, помещенным в защитную термоусадочную втулку, с фторопластовой изоляцией, с удлинительными проводами. Концы втулки загерметизированы силиконом;
c - количество выходных сигналов: 1 или 2;
d - конструкция защитной трубы: 2 - резьба с фиксированным футляром, 6 - фиксированная резьба, 7 - фиксированный фланец, 8 - резьба высокого давления, 9 - фланец высокого давления;
е-взрывозащищенный тип: ia-искробезопасный, dc-взрывозащищенный;
f - код материала бронированного рукава и защитной втулки: N - 1Cr18Ni9Ti, G - сталь GH3030, L - нержавеющая сталь 316L, C - сталь 2520; код материала защитной трубы: Y - сталь 3yc-52, S - нержавеющая сталь 304, M - монель-металл, Н - Hastelloy, Т - титановый сплав.
Общий вид ТС представлен на рисунках 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом в виде буквенно-цифрового обозначения:
-
- на ТС модификаций WZPM, WZCM и WZPD, WZCD на самоклеящейся информационной табличке (шильдике),
-
- на ТС модификаций WZPK, WZCK на металлической маркировочной табличке (шильдике). Общий вид металлической маркировочной таблички для ТС модификаций WZPK, WZCK представлен на рисунке 3.
Место нанесения заводского номера для ТС модификаций WZPM, WZCM и WZPD, WZCD представлено на рисунке 4.
Пломбировка термопреобразователя не предусмотрена.
б)
Рисунок 1
а)

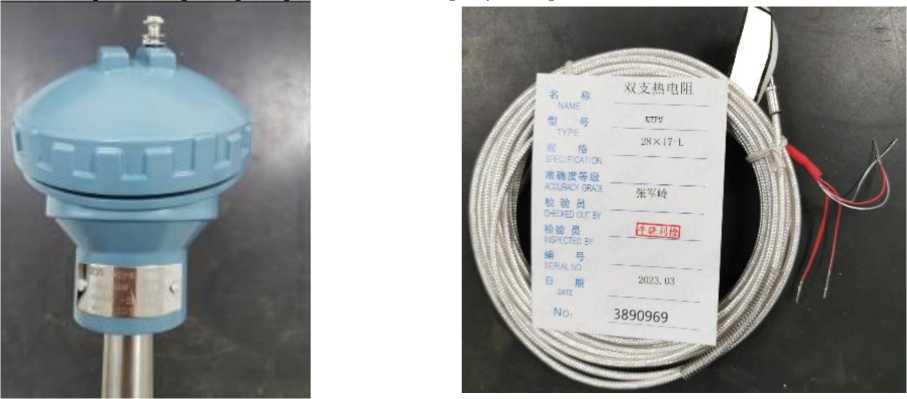

- Общий вид ТС: а) Общий вид ТС модификаций WZPK, WZCK; б) Общий вид ТС модификаций WZPM, WZCM
-Г.-в*РМ
Рисунок 2 -

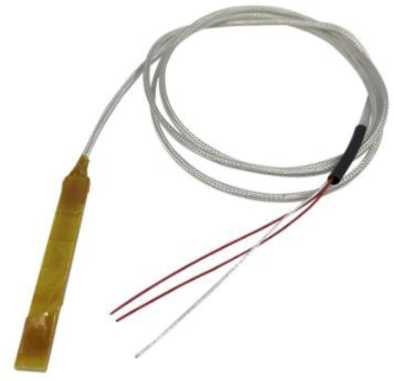

Общий вид ТС модификаций WZPD, WZCD

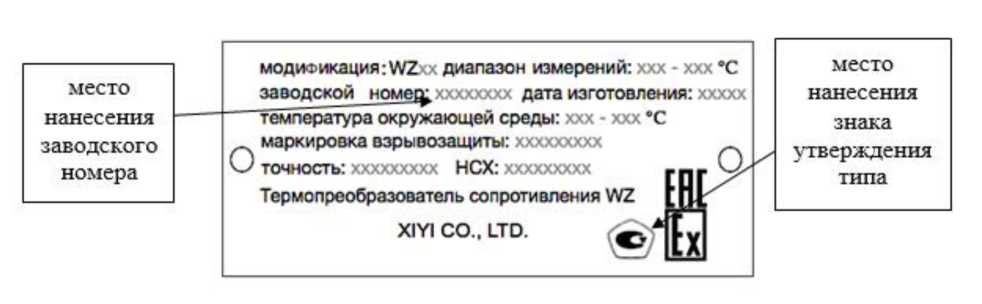

Рисунок 3 - Общий вид (схема) металлической маркировочной таблички для ТС модификаций WZPK, WZCK
Место нанесения заводского номера

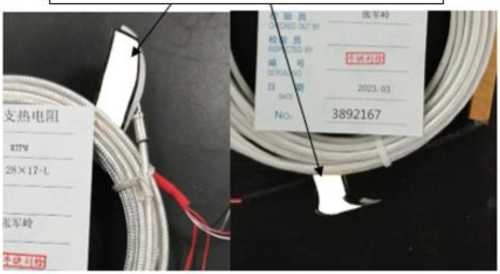

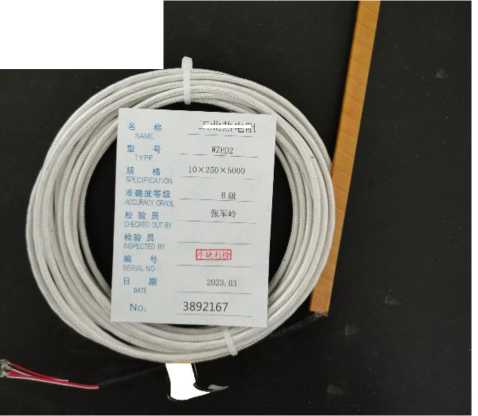

Рисунок 4 - Место нанесения заводского номера на самоклеящуюся информационную табличку (шильдик) для ТС модификаций WZPM, WZCM и WZPD, WZCD
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры1), °C для модификаций WZPK - с классом допуска АА |
от -50 до +250 |
|
- с классом допуска А |
от -100 до +450 |
|
- с классом допуска В |
от -196 до +600 |
|
для модификаций WZPM - с классом допуска В |
от -50 до +200 |
|
для модификаций WZPD - с классом допуска В |
от -50 до +180 |
|
для модификаций WZCK - с классом допуска АА |
от -50 до +150 |
|
- с классом допуска А |
от -50 до +150 |
|
- с классом допуска В |
от -50 до +150 |
|
для модификаций WZCM - с классом допуска В |
от -50 до +100 |
|
для модификаций WZCD - с классом допуска В |
от -50 до +150 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009: - для модификаций WZPK, WZPM, WZPD |
100П, Pt100 |
|
- для модификаций WZCK, WZCM, WZCD |
50М, 100М |
|
Температурный коэффициент ТС а (по ГОСТ 6651-2009), °C-1 для модификаций WZPK, WZPM, WZPD c НСХ 2): - Pt100 |
0,00385 |
|
- 100П |
0,00391 |
|
для модификаций WZCK, WZCM, WZCD c НСХ: - 50М, 100М |
0,00428 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
АА, А, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C - для класса допуска АА |
±(0,10+0,0017^|t|) |
|
- для класса допуска А |
±(0,15+0,002^|t|) |
|
- для класса допуска В |
±(0,30+0,005 •Itl) |
|
Примечание - Введены слеДующие обозначения: | г| - абсолютное значение |
температуры, °С, |
|
без учета знака 1) - Приведены максимальные значения диапазонов измерений температуры. Допускается | |
|
изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие | |
|
внутри пределов измерений, указанных в таблице. 2) - В зависимости от заказа | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от плюс 15 °С до плюс 35 °С и относительной влажности воздуха от 30 % до 80 % (при напряжении постоянного тока 100 В), МОм, не менее |
100 |
|
Габаритные размеры для ТС (ширинахдлинахтолщина) модификаций WZPD, WZCD (с защитной втулкой), мм |
10x250x2,5 |
|
Диаметр защитной арматуры, мм |
от 8,0 до 28,0 |
|
Длина монтажной части ТС, мм1) |
от 50 до 3000 |
|
Диаметр измерительной вставки, мм |
от 3,0 до 8,0 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2019)2) |
1 Ех ia IIC T6_T1 Gb X 1 Ех db IIC T6 T1 Gb X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Масса (без головки и защитной втулки), кг, не более |
4 |
|
Рабочие условия эксплуатации:
|
от -20 до +40 от -60 до +120 95 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
18000 |
| |
