ПЦ изготовлены в следующих модификациях: TP240 XXVII AB ABS, TP-200-XXII-BA-ABS.

Принцип действия ПЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ПЦ состоит из алюминиевой сварной емкости постоянного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ПЦ модификации TP240 XXVII AB ABS состоит из шести герметичных секций, ПЦ модификации TP-200-XXII-BA-ABS состоят из пяти герметичных секций, которые оборудованы горловиной круглой формы с установленным указателем уровня налива. ПЦ является транспортной мерой полной вместимости (далее - ТМ).

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину;

• - указатель уровня налива;

• - съемную крышку горловины с заливным люком;

• - клапан дыхательный;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ПЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

К ПЦ данного типа относятся ПЦ с заводскими номерами 10303, 10370, 10584.

Заводские номера ПЦ 10303, 10370, 10584 нанесены на маркировочную табличку ударным способом и в паспорта печатным способом.

Общий вид ПЦ представлен на рисунках 1-3.

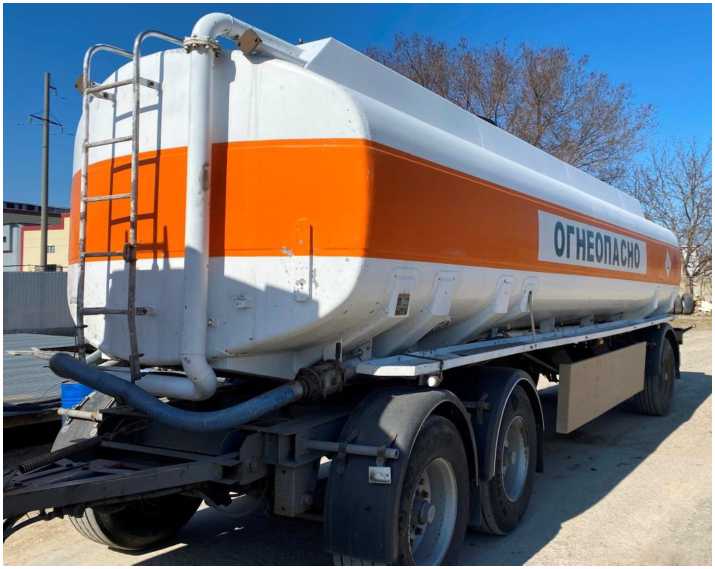

Рисунок 1 - Общий вид ПЦ BILCON модификации TP240 XXVII AB ABS, заводской номер 10303

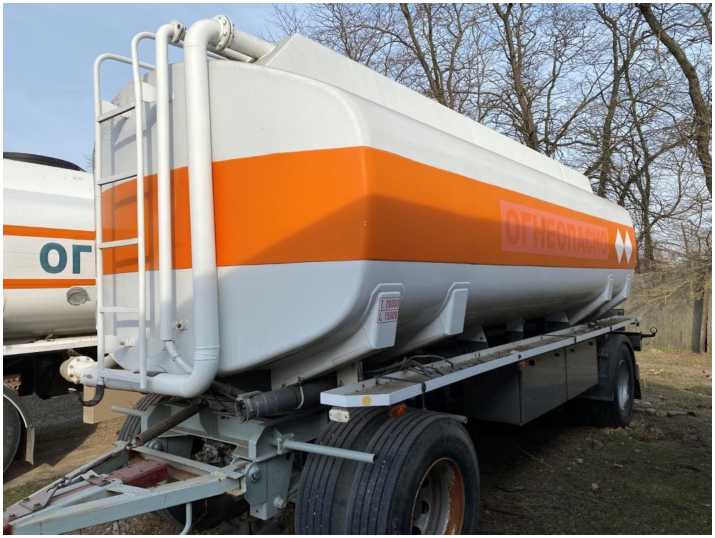

Рисунок 2 - Общий вид ПЦ BILCON модификации TP-200-XXII-BA-ABS, заводской номер 10370

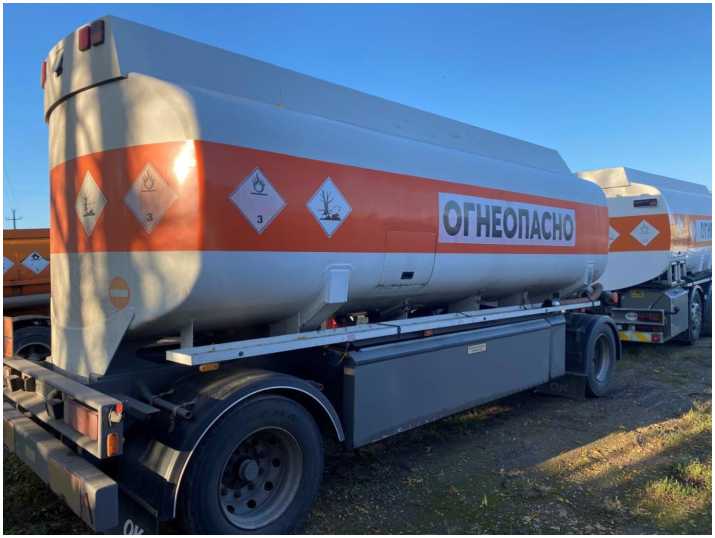

Рисунок 3 - Общий вид ПЦ BILCON модификации TP-200-XXII-BA-ABS, заводской номер 10584

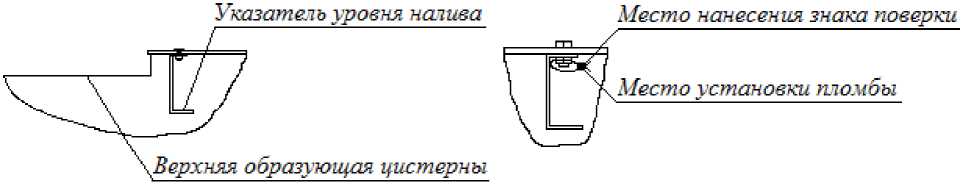

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на навесную пломбу, препятствующую демонтажу болтового соединения.

Таблица 3 - Комплектность

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
