Номер по Госреестру СИ: 92605-24
92605-24 Полуприцеп-цистерна
(RIGUAL S3NA-3OR)
Назначение средства измерений:
Полуприцеп-цистерна RIGUAL S3NA-3OR (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцеп-цистерны RIGUAL S3NA-3OR.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
RIGUAL, S.A., Испания
Юридический адрес: AUTOVIA A-2 km 442, 22520 FRAGA (HUESCA) - SPAIN Teл Office: +34 974 474 150
Teл Spares: +34 974 474 164
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Правообладатель
RIGUAL, S.A., Испания
Юридический адрес: AUTOVIA A-2 km 442, 22520 FRAGA (HUESCA) - SPAIN Teл Office: +34 974 474 150
Teл Spares: +34 974 474 164
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерны установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секции.
В верхней части полуприцеп-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцеп-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцеп-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцеп-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцеп-цистерны и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на раме транспортной тележки.
К полуприцеп цистерне данного типа относится полуприцеп-цистерна RIGUAL S3NA-3OR с заводским номером VS9S32610FF040088.

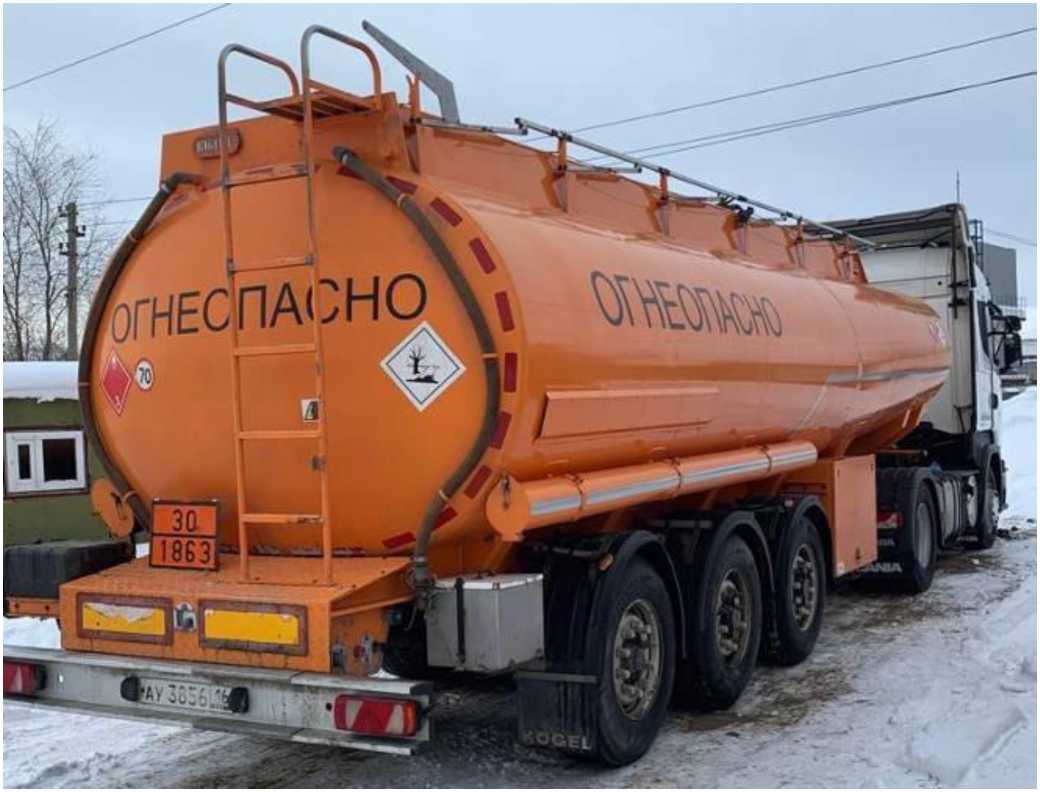

Общий вид полуприцеп-цистерны RIGUAL S3NA-3OR приведен на рисунке 1.

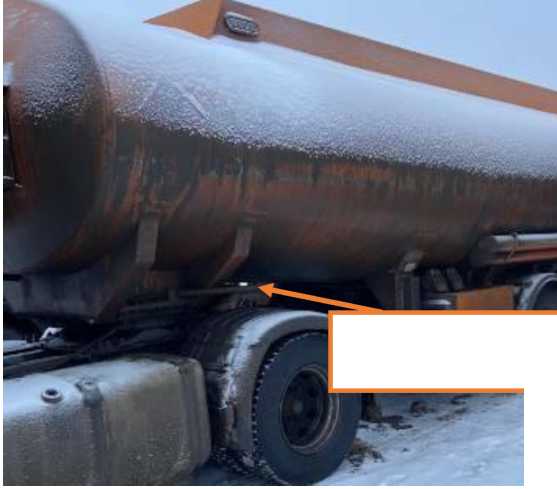

Место крепления заводского номера на полуприцеп-цистерну RIGUAL S3NA-3OR показано на рисунке 2.

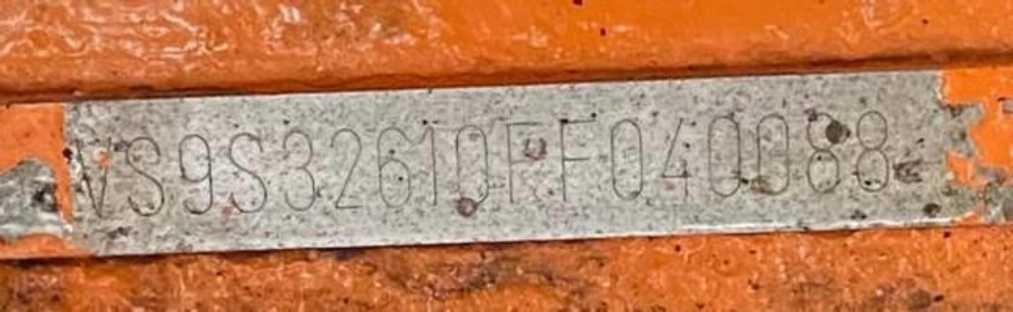

Металлическая табличка с заводского номером RIGUAL S3NA-3OR приведена на рисунке 3.
полуприцеп-цистерны
Пломбирование полуприцеп-цистерны не предусмотрено.
Рисунок 1 - Общий вид полуприцеп-цистерны RIGUAL S3NA-3OR
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера полуприцеп-цистерны RIGUAL S3NA-3OR
Рисунок 3 - Табличка с заводским номером полуприцеп-цистерны RIGUAL S3NA-3OR
Таблица 3 - Комплектность полуприцеп-цистерны RIGUAL S3NA-3OR
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна RIGUAL S3NA-3OR |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт на RIGUAL S3NA-3OR |
- |
1 экземпляр |
Таблица 1 -
|
Наименование характеристики |
Значение | ||||
|
Номер секции | |||||
|
1 |
2 |
3 |
4 |
5 | |
|
Номинальная вместимость, дм3 |
7042 |
6322 |
4989 |
4747 |
6975 |
|
Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % |
± 0,50 | ||||
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при +25 °С, % |
от -50 до +40 от 84,0 до 106,7 до 80 |
|
Средний срок службы, лет, не менее |
10 |
