Номер по Госреестру СИ: 92607-24
92607-24 Диспенсеры
(Обозначение отсутствует)
Назначение средства измерений:
Диспенсеры предназначены для измерения объема жидкостей, кинематическая вязкость которых не превышает 500 мм2/с.

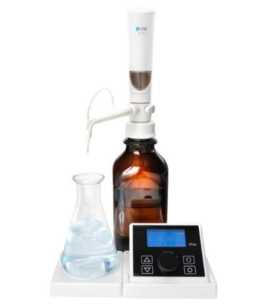

Внешний вид.
Диспенсеры
Рисунок № 1

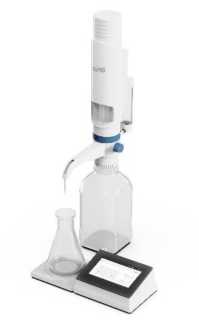

Внешний вид.
Диспенсеры
Рисунок № 2

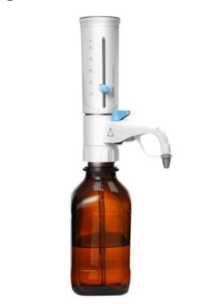

Внешний вид.
Диспенсеры
Рисунок № 3

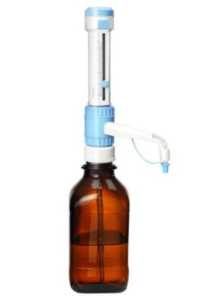

Внешний вид.
Диспенсеры
Рисунок № 4
Внешний вид.
Диспенсеры
Рисунок № 5
Внешний вид.
Диспенсеры
Рисунок № 6
Общие сведения
Дата публикации - 11.07.2024
Срок свидетельства - 08.07.2029
Номер записи - 194449
ID в реестре СИ - 1417566
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DispensMate 50, DispensMate 5-50 мл, DispensMate 2,5-25 мл, DispensMate 1-10 мл, DispensMate 0,5-50 мл, DispensMate 0,5-5 мл, DispensMate (2,5-25 мл), DispensMate (2,5 - 25) мл, DispensMate, Dispensette S Trace Analysis диапазон объемов дозирования (1-10) мл, Dispens Mate 5-50мл, dFlow диапазон дозирования (1-99,9) мл, dFlow 1-99.9 мл, dFlow (от 1 до 99,9 мл), dFlow (1-99,9 мл), dFlow, 2,5-25 мл, 1-99.99 мл, (2,5-25) мкл, (1000...10000) мкл,
Производитель
Изготовитель - "DLAB Scientific Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1173
Выдано извещений - 22
Кол-во периодических поверок - 204
Кол-во средств измерений - 243
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Диспенсеры (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Диспенсеры (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЦМ" (RA.RU.310581) | 13 | 13 | 7 | 6 | 0 | 13 | 7 | 6 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО "ИСКРА" (RA.RU.312715) | 79 | 44 | 78 | 1 | 0 | 79 | 78 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 17 | 17 | 12 | 5 | 0 | 17 | 12 | 5 | |
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ПАО "АКРОН" (RA.RU.312337) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 4 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 49 | 47 | 12 | 37 | 2 | 49 | 12 | 37 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 3 | 1 | 2 | 0 | 2 | 1 | 1 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 117 | 117 | 116 | 1 | 0 | 117 | 116 | 1 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 77 | 71 | 76 | 1 | 6 | 0 | 0 | 0 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "САРТОРИУС РУС" (RA.RU.311457) | 13 | 4 | 2 | 11 | 1 | 13 | 2 | 11 | ||
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 104 | 104 | 99 | 5 | 0 | 104 | 99 | 5 | ||
| ООО «Поверие» (RA.RU.313216) | 225 | 137 | 223 | 2 | 0 | 225 | 223 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 223 | 130 | 215 | 8 | 0 | 223 | 215 | 8 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 60 | 28 | 34 | 26 | 5 | 37 | 18 | 19 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 15 | 7 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 81 | 61 | 74 | 7 | 5 | 5 | 0 | 5 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СМ-ЛАБ"(ООО "СМ-ЛАБ") | 13 | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 22 | 22 | 0 | 22 | 0 | 22 | 0 | 22 |
Стоимость поверки Диспенсеры (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1247 | 1398 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1549 | 1398 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на упаковку диспенсера методом термопечати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены:
-
- в разделе 5 «Эксплуатация» документа «Диспенсеры dTrite. Руководство по эксплуатации»;
-
- в разделе 6 «Эксплуатация» документа «Диспенсеры dFlow. Руководство по эксплуатации»;
-
- в разделе 8 «Заправка/дозирование» документа «Диспенсеры DispensMate Pro. Руководство по эксплуатации»;
-
- в разделе «Заправка/дозирование» документа «Диспенсеры DispensMate. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 26 сентября 2022 г. № 2356;
ISO 8655-6:2022 Устройства мерные, приводимые в действие поршнем. Часть 6. Эталонный метод гравиметрического измерения для определения объема;
Техническая документация «DLAB Scientific Co., Ltd», Китай.
Правообладатель«DLAB Scientific Co., Ltd.», Китай
Адрес: No.31, Yu'an Road, Airport Economic Core Area, Shunyi District, Beijing, 101318, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Диспенсеры являются поршневыми мерами вместимости и представляют собой механические устройства с переменным объемом дозирования для отбора и дозирования жидкости с высокой точностью.
Принцип действия диспенсеров основан на создании в цилиндрической камере попеременно разрежения или избыточного давления, в результате чего в цилиндрическую камеру набирается или сливается из нее дозируемая жидкость. Разрежение и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. При движении поршня вверх происходит забор жидкости из резервуара, при движении вниз выполняется дозирование жидкости заданного объема. Номинальный объем дозирования задается регулятором объема дозы, устанавливающим ход поршня.
Диспенсеры снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диаметром горловины.
Диспенсеры
DispensMate Pro, характеристиками.
Диспенсеры
выпускаются в четырех модификациях: dTrite, dFlow, DispensMate и отличающихся конструкцией, метрологическими и техническими
модификаций DispensMate и DispensMate Pro механические и имеют ползунок для установки объема дозирования. Диспенсеры модификации DispensMate доступны в четырех диапазонах объема дозирования от 0,5 до 50 мл. Диспенсеры модификации DispensMate Pro доступны в пяти диапазонах объема дозирования от 0,5 до 100 мл.
Диспенсеры модификаций dTrite и dFlow имеют внешний тип управления с помощью контроллера с жк-дисплеем, на котором отображаются: объем жидкости, единица измерения, движение поршня, уровень заряда батареи и др. Диспенсеры модификаций dTrite и dFlow могут работать от батареек либо от сети. Диспенсеры модификации dTrite дополнительно оснащены магнитной мешалкой, подключаемой по USB и управляемой через контроллер.
Серийный номер и обозначение модификации приведены на корпусе диспенсера, выполнены способом лазерной печати. Серийный номер имеет буквенно-цифровой формат.
Маркировочная табличка с серийным номером расположена на упаковке диспенсера. Диспенсеры модификаций dTrite и dFlow дополнительно имеют маркировочную табличку с серийным номером, расположенную на дне корпуса контроллера, идентичную указанной на упаковке.
Общий вид диспенсеров представлен на рисунке 1. Место нанесения серийного номера на диспенсеры представлено на рисунке 2. Место нанесения знака утверждения типа представлено на рисунке 3.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
а) диспенсер dTrite с максимальным подъемом поршня 10 мл
б) диспенсер dTrite с максимальным подъемом поршня 25 и 50 мл
в) диспенсер dFlow
г) диспенсер DispensMate д) диспенсер DispensMate Pro
Рисунок 1 - Общий вид диспенсеров
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на диспенсеры
J DispensMate Dispenser
Cat No: 7032100102 Volume: 1-l0ml ч! Ver No: 0000167777 Batch No 230400N25 J1 Ser No GA235AK0002203
I Mad* «П China
______ Р1ЛВМесто нанесения знака утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа
Таблица 1 - Метрологические характеристики
|
Диапазон объемов дозирования, мл |
Дискретность установки объема, мл |
Максимальный подъем поршня, мл |
Значения объемов дозирования при поверке, мл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
|
Диспенсеры модификации dT |
rrite | ||||
|
от 1 до 99,99 |
0,01 |
10 |
1,00 |
±0,60 |
0,30 |
|
10,00 |
±0,40 |
0,20 | |||
|
99,99 |
±0,20 |
0,10 | |||
|
от 1 до 99,99 |
0,01 |
25 |
1,00 |
±0,60 |
0,30 |
|
10,00 |
±0,40 |
0,20 | |||
|
99,99 |
±0,20 |
0,10 | |||
|
от 1 до 99,99 |
0,01 |
50 |
1,00 |
±0,60 |
0,30 |
|
10,00 |
±0,40 |
0,20 | |||
|
99,99 |
±0,20 |
0,10 | |||
|
Диспенсеры модификации dFlow | |||||
|
от 1 до 99,9 |
0,1 |
10 |
1,0 |
±3,0 |
0,3 |
|
10,0 |
±2,0 |
0,2 | |||
|
99,9 |
±1,0 |
0,1 | |||
|
Диспенсеры модификации DispensMate | |||||
|
от 0,5 до 5 |
0,1 |
- |
0,5 |
±6,0 |
2,0 |
|
5,0 |
±0,6 |
0,2 | |||
|
от 1,0 до 10 |
0,2 |
- |
1,0 |
±6,0 |
2,0 |
|
10,0 |
±0,6 |
0,2 | |||
|
от 2,5 до 25 |
0,5 |
- |
2,5 |
±6,0 |
2,0 |
|
25,0 |
±0,6 |
0,2 | |||
|
от 5,0 до 50 |
1 |
- |
5 |
±6,0 |
2,0 |
|
50 |
±0,6 |
0,2 | |||
|
Диспенсеры модис |
)икации DispensMate Pro | ||||
|
от 0,5 до 5 |
0,1 |
- |
0,5 |
±5,0 |
2,0 |
|
5,0 |
±0,5 |
0,2 | |||
|
от 1,0 до 10 |
0,2 |
- |
1,0 |
±5,0 |
1,0 |
|
10,0 |
±0,5 |
0,1 | |||
|
от 2,5 до 25 |
0,5 |
- |
2,5 |
±5,0 |
1,0 |
|
25,0 |
±0,5 |
0,1 | |||
|
Диапазон объемов дозирования, мл |
Дискретность установки объема, мл |
Максимальный подъем поршня, мл |
Значения объемов дозирования при поверке, мл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
|
от 5,0 до 50 |
1 |
- |
5 |
±5,0 |
1,0 |
|
50 |
±0,5 |
0,1 | |||
|
от 10,0 до 100 |
2 |
- |
10 |
±5,0 |
1,0 |
|
100 |
±0,5 |
0,1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение для модификации | |||
|
dTrite |
dFlow |
DispensMate |
DispensMate Pro | |
|
Параметры электрического питания:
|
от 100 до 240 50/60 0,4 |
- |
- | |
|
Габаритные размеры диспенсеров без упаковки (высота), мм, не более |
334 |
207 |
245 |
225 |
|
Масса диспенсеров без упаковки, г, не более |
700 |
206 |
323 |
470 |
|
Условия эксплуатации:
|
от +15 до +30 80 | |||
