Номер по Госреестру СИ: 92614-24
92614-24 Высотомеры
(ZANGER Digi-Height)
Назначение средства измерений:
Высотомеры ZANGER Digi-Height (далее по тексту - высотомеры) предназначены для измерений и контроля геометрических величин: наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров изделий сложной формы.

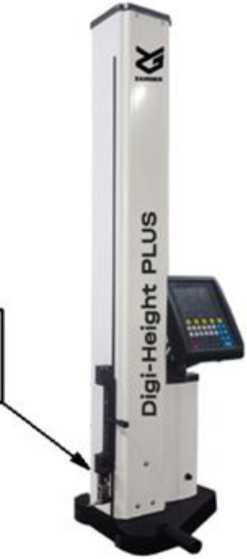

Внешний вид.
Высотомеры
Рисунок № 1
Внешний вид.
Высотомеры
Рисунок № 2
Общие сведения
Дата публикации - 11.07.2024
Срок свидетельства - 08.07.2029
Номер записи - 194456
ID в реестре СИ - 1417573
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZDHP-700, ZANGER Digi-Height PLUS 700,
Производитель
Изготовитель - Accurate Metrology And Automation Company
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2325 от 2024.10.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Высотомеры (ZANGER Digi-Height)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Высотомеры (ZANGER Digi-Height)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ОДК" (RA.RU.312444) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Высотомеры (ZANGER Digi-Height)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение высотомеров предназначено для сбора измерительной информации, ее визуализации, обработки и передачи на внешние устройства хранения.
Все программное обеспечение является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
недоступно пользователю |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.7B |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта высотомера типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 12 «Основные функции измерений», в разделе 13 «Вторичные функции измерений» и в разделе 14 «Дополнительные функции измерений» документа «Высотомеры ZANGER Digi-Height. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Высотомеры ZANGER Digi-Height. Стандарт предприятия.
ПравообладательAccurate Metrology And Automation Company, Индия
Адрес: 67, Hadapsar Industrial Estate, Hadapsar Pune - 411 013, Maharashtra, India Телефон: +91 206606 9595
Факс: +91 86000 23615
Web-сайт: www.adityaengg.com
E-mail: adityaengg@adityaengg.com
Изготовитель
Accurate Metrology And Automation Company, ИндияАдрес: 67, Hadapsar Industrial Estate, Hadapsar Pune - 411 013, Maharashtra, India Телефон: +91 206606 9595
Факс: +91 86000 23615
Web-сайт: www.adityaengg.com
E-mail: adityaengg@adityaengg.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Accurate Metrology And Automation Company, ИндияАдрес: 67, Hadapsar Industrial Estate, Hadapsar Pune - 411 013, Maharashtra, India Телефон: +91 206606 9595
Факс: +91 86000 23615
Web-сайт: www.adityaengg.com
E-mail: adityaengg@adityaengg.com
Высотомеры состоят из основания, вертикальной колонны с направляющими и измерительной шкалой, измерительной каретки с держателем для измерительных щупов, дисплейным блоком, закрепленным на опоре. Перемещение измерительной каретки осуществляется вручную, либо автоматически с помощью моторизованного привода, управляемого через функции дисплейного блока.
Принцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой длины, соответствующей величине перемещения измерительной каретки.
Взаимодействие высотомера с измеряемым объектом осуществляется с помощью сменных измерительных щупов, закреплённых в держателе измерительной каретки. Величина перемещения каретки измеряется по значениям измерительной шкалы. В момент контакта наконечника измерительного щупа с объектом измерения возникает акустический сигнал, данные передаются на дисплейный блок для дальнейшей обработки.
Дисплейный блок выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Высотомеры укомплектованы стандартным сменным измерительным щупом со сферическим наконечником диаметром 5 мм или 6 мм. Также высотомеры могут быть укомплектованы измерительными щупами с рабочими поверхностями наконечников различной конфигурации и различными принадлежностями для их удлинения и крепления.
К данному типу высотомеров относятся следующие модификации: ZANGER Digi-Height 450, ZANGER Digi-Height 700, ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 450, ZANGER Digi-Height PLUS 700, ZANGER Digi-Height PLUS 1000, отличающиеся метрологическими и техническими характеристиками.
Нанесение знака поверки на высотомеры не предусмотрено.
экземпляр средства измерений, маркировочной таблички и имеет
Заводской номер, идентифицирующий каждый наносится на заднюю часть корпуса высотомеров в виде буквенно-цифровое обозначение.
1. Вид маркировочной таблички
Общий вид высотомеров приведен на рисунке приведен на рисунке 2.
Место нанесения маркнрово*1ной табшрдсн
Рисунок 1. Общий вид средства измерений
МОДЕЛЬ: fzanger Digi-Height PLUS ^+50
Место нанесения заводского номера
№; [zDHP-t).5O-OOO1 2023
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование высотомеров не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм
- ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 |
от 0 до 450 от 0 до 700 от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм
|
±(2,0+L/330) ±(1,1+L/1000) |
|
Нормальные условия измерений:
|
от +19,5 до +20,5 ±0,3 от 10 до 80 |
|
Примечание - L - измеряемая длина в мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измерительное усилие, Н |
от 0,7 до 1,3 |
|
Габаритные размеры (длина^ширина^высота), мм, не более - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 |
350x410x880 |
|
- ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 |
350x410x1150 |
|
- ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 |
350x410x1450 |
|
Масса, кг, не более - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 |
28 |
|
- ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 |
30 |
|
- ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 |
32 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность воздуха, % |
от 10 до 80 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 209 до 231 |
|
- частота, Гц |
от 48 до 52 |
