Номер по Госреестру СИ: 92619-24
92619-24 Хроматографы газовые
(Sintecon)
Назначение средства измерений:
Хроматографы газовые Sintecon (далее - хроматографы) предназначены для измерений содержания компонентов в различных веществах и материалах.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 3
Внешний вид.
Хроматографы газовые
Рисунок № 4
Внешний вид.
Хроматографы газовые
Рисунок № 5
Общие сведения
Дата публикации - 12.07.2024
Срок свидетельства -
Номер записи - 194462
ID в реестре СИ - 1417603
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Panna (Changzhou) Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1635 от 2024.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Хроматографы газовые (Sintecon)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Хроматографы газовые (Sintecon)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы газовые (Sintecon)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы функционируют под управлением специально разработанного программного обеспечения (ПО) Bridge, устанавливаемого на персональный компьютер.
Хроматографы, оборудованные масс-спектрометрическим детектором, функционируют под управлением специально разработанного программного обеспечения (ПО) MS Explorer. ПО MS Explorer функционально разбито на части ПО: MS Explorer Acquire System и MS Explorer Data Analyst. MS Explorer Acquire System предназначено для управления, контроля, настройки и сбора данных. MS Explorer Data Analyst предназначено для хранения, обработки, расчета и формирования отчета на основе полученных данных. Функции метрологически значимых частей обоих ПО: управление хроматографом и контроль функционирования его систем, настройка параметров и последовательностей аналитического определения и служебных программ обслуживания, а также управление выполнением измерений, сбор, хранение и обработка результатов анализа. Метрологически значимое ПО защищено от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
На передней панели хроматографов модификации GC A500.1 и GC A500.2 расположен многофункциональный сенсорный экран, функционирующий под управлением встроенного ПО, функции которого - справочная информация о хроматографе, отображение его технического состояния, текущей программы работы, с возможностью управления хроматографом, без возможности обработки измерительной информации.
Идентификационные данные ПО приведены в таблице 1, номер версии ПО может быть выведен при обращении к соответствующему подпункту меню ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение для | ||
|
внешнего ПО для модификаций GC А100.1, GC A500.1 и GC A500.2 |
встроенного ПО для модификации GC A500.1 и GC A500.2 |
внешнего ПО для GC A500.1 и GC A500.2, оборудованных масс-спектрометрическим детектором | |
|
Идентификационное наименование ПО |
Bridge |
- |
MS Explorer (MS Explorer Acquire System и MS Explorer Data Analyst) |
|
Номер версии (идентификационный номер ПО) |
не ниже V2.6.0.1 |
не ниже 0.1 |
не ниже V1.0.2.5 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Влияние программного обеспечения учтено при нормировании характеристик. Уровень защиты программного обеспечения «высокий» с Р 50.2.077-2014.
метрологических
в соответствии
шумов нулевого
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в разделе «Каждодневная работа».
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация Panna (Changzhou) Instrument Co., Ltd, Китай.
ПравообладательPanna (Changzhou) Instrument Co., Ltd, Китай
Адрес: No. 9, Changyang Road, West Taihu Lake Science and Technology Industrial Zone, Changzhou City, Jiangsu Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.
Хроматографы представляют собой стационарные настольные лабораторные приборы, включающие: аналитический блок с термостатом хроматографических колонок и системы детекторов, блок ввода проб, блок контроля газовых потоков. Управление осуществляется с использованием специализированного программного обеспечения, устанавливаемого на внешний компьютер.
Хроматографы выпускаются в трех модификациях: GC А100.1, GC A500.1, GC A500.2, которые отличаются подключаемыми детекторами и количеством детекторов, которые могут быть одновременно установлены, наличием или отсутствием дисплея.
В зависимости от решаемой аналитической задачи, хроматографы модификации GC А100.1 могут быть оснащены детекторами из следующего перечня:
-
- ПИД (пламенно-ионизационный детектор);
-
- ДТП (детектор по теплопроводности);
-
- ЭЗД (электронно-захватный детектор);
-
- ПФД (пламенно-фотометрический детектор двух моделей I и II).
Хроматографы модификации GC A500.1, GC A500.2 дополнительно могут быть оснащены детекторами:
-
- ГИПРД (гелиевый ионизационный детектор пульсирующего разряда);
-
- ХДС (хемилюминесцентный детектор для определения серы);
-
- МСД (масс-спектрометрический детектор).
В качестве газа-носителя во всех модификациях хроматографов предусмотрено использование гелия, азота, аргона, водорода, углекислоты, чистотой не менее 99,95%.
К хроматографам дополнительно могут быть подключены автоматические системы ввода жидких проб, полностью автоматические и полуавтоматические системы динамического парофазного пробоотбора, системы статического парофазного пробоотбора, полностью автоматические и полуавтоматические системы термодесорбции, блоки автоматического ввода газов и системы разгазирования, блоки автоматического ввода сжиженных газов и системы нагнетания дополнительного давления в пробоотборник и др.
Блок ввода проб в хроматограф может быть автоматическим, полуавтоматическим или настроен для ручного ввода. В качестве устройств ввода жидких проб используются шприцы различного объема от 1 до 50 мкл, в качестве устройств ввода газовых проб могут быть использованы газоплотные шприцы объемом от 20 мкл до 2 мл. Предусмотрено применение следующих испарителей: для насадочных колонок, для капиллярных колонок, инертный для капиллярных колонок и испаритель для сверхвысокого давления, устройство ввода легколетучих компонентов. Для ввода газов и сжиженных газов к испарителю или колонке подключаются автоматические краны-дозаторы или ручные краны-дозаторы. Краны могут устанавливаться в обогреваемый бокс под крышку детекторного отсека или на дополнительную боковую стенку хроматографа, которая устанавливается опционально.
Хроматографы могут быть дополнительно оборудованы устанавливаемыми системами автоматических кранов, дополнительных термостатов колонок.
цветовой гамме, дверь
Корпус хроматографов выполнен из пластика, в серо-синей термостата колонок - металлическая.
аналитического блока нанесен типографским
Маркировочная табличка размещена на задней панели хроматографа. Серийный номер имеет буквенно-цифровой формат, способом на маркировочную табличку хроматографа.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.
Общий вид хроматографов представлен на рисунках 1-3, на рисунке 4 показано место размещения маркировочной таблички. Общий вид маркировочной таблички представлен на рисунке 5.

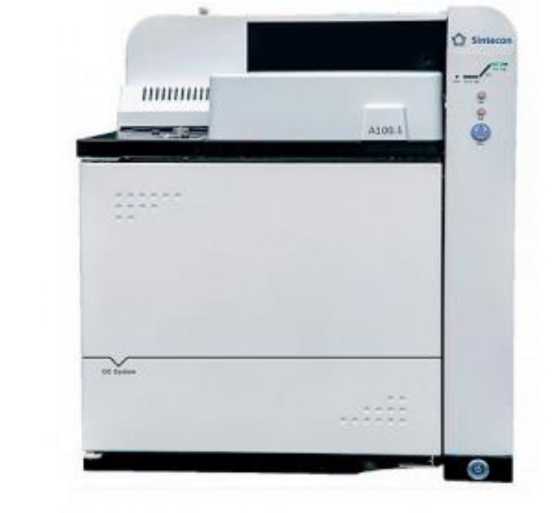

Рисунок 1 - Общий вид хроматографов газовых Sintecon модификации GC А100.1

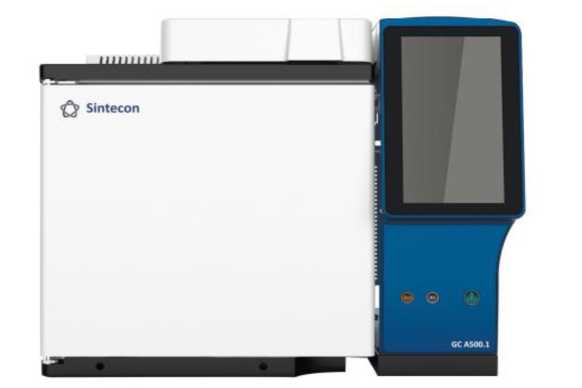

Рисунок 2 - Общий вид хроматографов газовых Sintecon модификации GC A500.1

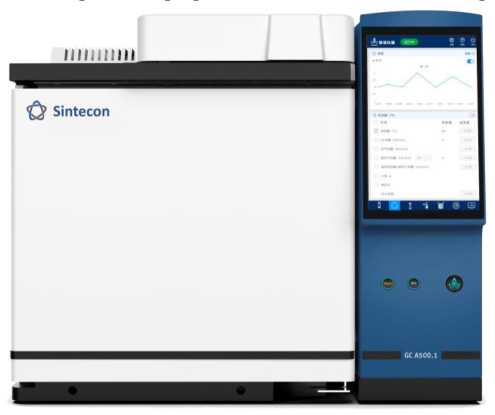

Рисунок 3 - Общий вид хроматографов газовых Sintecon модификации GC A500.2

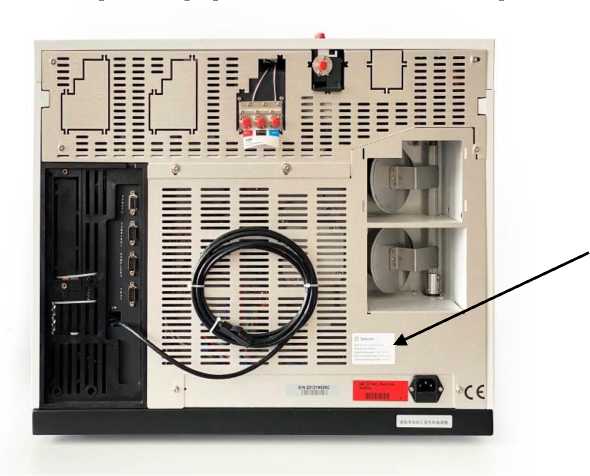

Рисунок 4 - Место нанесения маркировочной таблички на хроматографы (стрелкой обозначено место нанесения маркировочной таблички)
Хрома loipaip I'aio'Ri.iH Siiil4*r<in
мсдификапвя GC А500 1
серийный номер 221.219t)20C
Ирошводнтель Раппа (Changzhou) Instrument Со., Ltd
Нагтряжетже/ чдстотя 12(1±10 В / .50 Гц
дшж 11рии1ыиди'1ва
страна продзводства Китай
<______________________________________J
Рисунок 5 - Общий вид маркировочной таблички (стрелкой обозначено место нанесения знака утверждения типа)
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Хроматограф газовый Sintecon GC А100.1 составе: |
или GC A500.1 или GC A500.2 в | |
|
Термостат колонок |
- | |
|
Детектор1) |
ДТП, ПИД, ЭЗД, ПФД I, ПФД II, ХДС2), ГИПРД2), МСД2) | |
|
Испаритель3) |
| |
|
Краны ввода газовых проб4) |
- | |
|
Кран ввода сжиженных проб4) |
- | |
|
Автоматическая система ввода проб для хроматографов
|
ALS B76.1 ALS B76.1 или ALS B152.1 |
1 шт. |
|
Автоматический дозатор равновесного пара |
HS H25.1 или HS H50.1 | |
|
Система динамического парофазного пробоотбора
|
PT P80.1 PT P90.1 | |
|
Автоматический 2-х стадийный комплекс термодесорбции |
TD TA, TD TB, TD TC | |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
- |
1 экз. |
|
4 Паспорт |
- |
1 экз. |
|
Примечания к таблице:
Максимальное количество детекторов для хроматографов модификации GC A100.1 - 2 шт., для хроматографов модификации GC A500.1 и GC A500.2 - 3 шт.
| ||
Таблица 2 - Метрологические характеристики (уровень флуктуационных сигнала, дрейф нулевого сигнала, предел детектирования)
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более, для хроматографов, оснащенных детекторами: | |
|
детектором по теплопроводности (ДТП), В |
5,0-10-4 |
|
пламенно-ионизационным детектором (ПИД), А |
1,0-10-13 |
|
электронно-захватным детектором (ЭЗД), Гц |
3 |
|
пламенно-фотометрическим детектором (ПФД I, ПФД II), А |
2,0-10-10 |
|
гелиевым ионизационным детектором пульсирующего разряда (ГИПРД), А |
2,0-10-11 |
|
хемилюминесцентным детектором для определения серы (ХДС), А |
5,0-10-11 |
|
Дрейф нулевого сигнала, не более, для хроматографов, оснащенных детекторами: |
55-10-4 |
|
детектором по теплопроводности (ДТП), В/ч | |
|
пламенно-ионизационным детектором (ПИД), А/ч |
2,5-10-12 |
|
электронно-захватным детектором (ЭЗД), Гц/ч |
15 |
|
пламенно-фотометрическим детектором (ПФД I, ПФД II), А/ч |
7,0-10-9 |
|
гелиевым ионизационным детектором пульсирующего разряда (ГИПРД), А/ч |
5,0-10-10 |
|
хемилюминесцентным детектором для определения серы (ХДС), А/ч |
1,2-10-9 |
|
Предел детектирования, не более, для хроматографов, оснащенных детекторами: | |
|
детектором по теплопроводности (ДТП)*, г/см3 |
5,0-10-10 |
|
пламенно-ионизационным детектором (ПИД)*, г/с |
4,5-10-12 |
|
электронно-захватным детектором (ЭЗД)**, г/с |
1,0 - 10-14 |
|
пламенно-фотометрическим детектором (ПФД I, ПФД II)***, г/с | |
|
по фосфору |
1,0 - 10-12 |
|
по сере |
3,0-10-11 |
|
гелиевым ионизационным детектором пульсирующего разряда (ГИПРД), | |
|
млрд-1 (ppb)**** |
100 |
|
хемилюминесцентным детектором для определения серы (ХДС)***, г/с |
1,5-10-12 |
|
Примечания к таблице: пределы детектирования установлены с применением: | |
|
* Гексадекана при вводе жидких проб, пропана при вводе с помощью крана или газоплотного | |
|
шприца ** Линдана | |
|
*** Паратионметила при вводе жидких проб, сероводорода при вводе с помощью крана или | |
|
газоплотного шприца **** Метана | |
Таблица 3 - Метрологические характеристики хроматографов, оснащенных масс-
спектрометрическим детектором (МСД)
|
Наименование характеристики |
Значение |
|
Отношение сигнал/шум*, не менее |
1500:1 |
|
Диапазон измерений масс, а.е.м. |
от 1 до 1200 |
|
* Отношение сигнал/шум установлено с применением гексахлорбензола | |
Таблица 4 - Метрологические характеристики хроматографов (относительное
среднеквадратическое отклонение (СКО) выходного сигнала)
|
Детектор |
Относительное СКО выходного сигнала, %, не более | |||
|
Автоматическое дозирование пробы |
Ручное дозирование пробы | |||
|
по времени удерживания |
по площади пика |
по времени удерживания |
по площади пика | |
|
ДТП |
0,2 |
3,0 |
0,3 |
4,0 |
|
ПИД |
0,2 |
3,0 |
0,3 |
4,0 |
|
ЭЗД |
0,3 |
4,0 |
0,4 |
6,0 |
|
ПФД I |
0,3 |
4,0 |
0,4 |
6,0 |
|
ПФД II |
0,3 |
6,0 |
0,4 |
8,0 |
|
ГИПРД |
- |
- |
0,5 |
8,0 |
|
ХДС |
0,3 |
6,0 |
0,4 |
8,0 |
|
МСД |
3,0 |
8,0 |
4,0 |
10,0 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
GC А100.1 |
GC А500.1, GC А500.2 | |||
|
Максимальная температура, обеспечиваемая термостатом, °С |
450 | |||
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
220 ±10% | |||
|
- частота переменного тока, Гц |
50 | |||
|
Потребляемая мощность, В^А, не более |
2250 | |||
|
Потребляемая мощность хроматографов с масс-спектрометрическим детектором, В^А, не более |
- |
3250 | ||
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
520 |
540 | ||
|
- ширина |
520 |
590 | ||
|
- высота |
590 |
490 | ||
|
Габаритные размеры хроматографов с масс-спектрометрическим детектором, мм, не более: | ||||
|
- длина |
- |
540 | ||
|
- ширина |
- |
910 | ||
|
- высота |
- |
490 | ||
|
Масса, кг, не более |
45 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от +15 до +30 | |||
|
- относительная влажность, %, не более |
85 | |||
