Номер по Госреестру СИ: 92621-24
92621-24 Термоанализаторы
(Henven H)
Назначение средства измерений:
Термоанализаторы Henven H (далее - термоанализаторы) предназначены для измерений термодинамических характеристик (температуры и удельной энтальпии, теплоты фазовых переходов, удельной теплоёмкости), а также для измерения изменений массы и температуры, при которой это изменение происходит для твёрдых, жидких и порошкообразных веществ и материалов.
Внешний вид.
Термоанализаторы
Рисунок № 1
Внешний вид.
Термоанализаторы
Рисунок № 2
Внешний вид.
Термоанализаторы
Рисунок № 3
Общие сведения
Дата публикации - 12.07.2024
Срок свидетельства - 10.07.2029
Номер записи - 194464
ID в реестре СИ - 1417605
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации SC исполнение 4, модификации QT исполнение 4,
Производитель
Изготовитель - Beijing HENVEN Experimental Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1635 от 2024.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термоанализаторы (Henven H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Термоанализаторы (Henven H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 8 | 8 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Термоанализаторы (Henven H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение термоанализаторов состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Thermal Analysis System (ATAT 2023) |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1.2.31623 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации, в разделе 9 «Термический анализ и его применение».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 августа 2022 г. № 2071 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 300 К»;
Приказ Росстандарта от 2 июня 2021 г. № 925 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К»;
ГОСТ Р 8.872-2014 Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация Beijing HENVEN Experimental Equipment Co., Ltd.
ПравообладательBeijing HENVEN Experimental Equipment Co., Ltd., Китай
Адрес: No.9 Quiangyun Road, Miyun Economic Development Zone, Beijing, China
Поверка
Поверка конкретного термоанализатора проводится в диапазоне температуры в зависимости от его комплектации (тип печи и системы охлаждения).Таблица 3 - Основные технические характеристики
Наименование характеристики
Значение
SC 1
SC 2
SC 3
SC 4
QG 1
QG 2
QG 3
QG 4
QT 1
QT 2
QT 3
QT 4
Скорость изменения температуры, °С/мин
от 0,1 до 100
Измерение температуры и теплоты фазовых переходов, удельной теплоемкости.
Функции ДСК и ДТА
Функция имеется
Функция отсутствует
Функция имеется
Измерение изменений массы и температуры, при которой это изменение происходит. Функция ТГА.
Функция отсутствует
Функция имеется
Напряжение питания, В
от 198 до 242
Частота питающей сети, Гц
от 49 до 51
Масса, кг, не более
22
25
Габаритные размеры, мм, не более:
- глубина
|
Наименование характеристики |
Значение | |||||||||||
|
SC 1 |
SC 2 |
SC 3 |
SC 4 |
QG 1 |
QG 2 |
QG 3 |
QG 4 |
QT 1 |
QT 2 |
QT 3 |
QT 4 | |
|
- ширина |
340 |
520 | ||||||||||
|
- высота |
540 |
680 | ||||||||||
|
300 |
620 | |||||||||||
|
Средний срок службы, лет |
8 | |||||||||||
|
Диапазон температуры окружающего воздуха, °С |
от +15 до +25 | |||||||||||
|
Диапазон атмосферного давления, кПа |
от 84,0 до 106,7 | |||||||||||
|
Диапазон относительной влажности воздуха, % |
от 20 до 80 | |||||||||||
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренияТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термоанализатор |
Henven H |
1 шт.1) |
|
Дополнительные элементы:
|
- |
1 шт.2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечания:
| ||
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия термоанализаторов основан на измерении разницы тепловых потоков между тиглем, в котором размещён исследуемый материал, и тиглем, в котором размещён образец сравнения, при изменении температуры под управлением программы контроля температуры, что лежит в основе метода дифференциальной сканирующей калориметрии (differential scanning calorimetry - DSC).
Если образец не имеет термической реакции, DSC кривая представляет собой прямую линию, известную как базовая линия; если образец имеет эндотермическую или экзотермическую реакцию в определенном диапазоне температуры, возникает разница температуры △T, сигнал которой передаётся в микровольтный усилитель для увеличения. Значение разности тепловых потоков отправляется в аналого-цифровой преобразователь и выводится на компьютер для построения DSC кривой.
Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из нагревательной печи, калориметрической ячейки, микровольтного усилителя, аналогоцифрового преобразователя, системы сбора данных, системы охлаждения, системы контроля расхода газа, компьютера.
Термоанализаторы, совмещённые с высокочувствительными весами, позволяют помимо сигнала DSC регистрировать изменение массы исследуемого образца (thermogravimetric - TG). В зависимости от задач измерения пользователем может проводиться оценка изменения массы в зависимости от времени при постоянной температуре (статический диапазон взвешивания) и/или оценивается изменение массы в зависимости от температуры или времени в заданных условиях (динамический диапазон взвешивания).
Термоанализаторы имеют три модификации (SC, QG, QT), отличающиеся измеряемыми характеристиками: SC - измерение DSC, QG - измерение TG, QT - измерение DSC+TG. Каждая модификация термоанализаторов имеет четыре исполнения, отличающиеся диапазоном измерений температуры ввиду использования различных печей и системы охлаждения, адаптированные к конкретным диапазонам температуры: от устройств воздушного охлаждения, компрессорного охлаждения до охлаждения жидким азотом.
Термоанализаторы имеют следующее краткое обозначение:
-
- для измерения DSC: HSC 1/2/3/4;
-
- для измерения TG: HQG 1/2/3/4;
-
- для измерения DSC+TG: HQT 1/2/3/4.
Цифровое обозначение соответствует исполнению, отличающемуся температурным диапазоном.
Система контроля атмосферы образца представляет собой встроенное программноуправляемое устройство подачи двух различных газов в калориметрическую ячей-ку/пространство печи, окружающее тигли с образцом, с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Заводской номер термоанализаторов наносится на маркировочные таблички (шильдики), закрепленные на тыльной поверхности корпуса с нанесением заводского номера травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра термоанализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Заводской номер имеет буквенно-цифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид термоанализаторов с указанием места нанесения заводского номера представлен на рисунках 1-3.

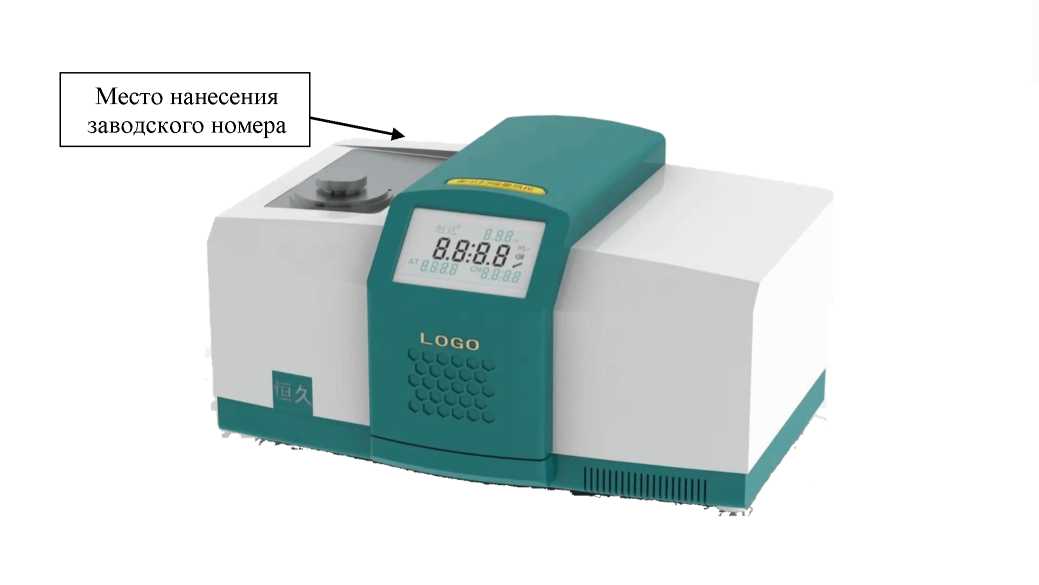

Рисунок 1 - Общий вид термоанализатора модификации HSC с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид термоанализатора модификации HQG с указанием места нанесения заводского номера

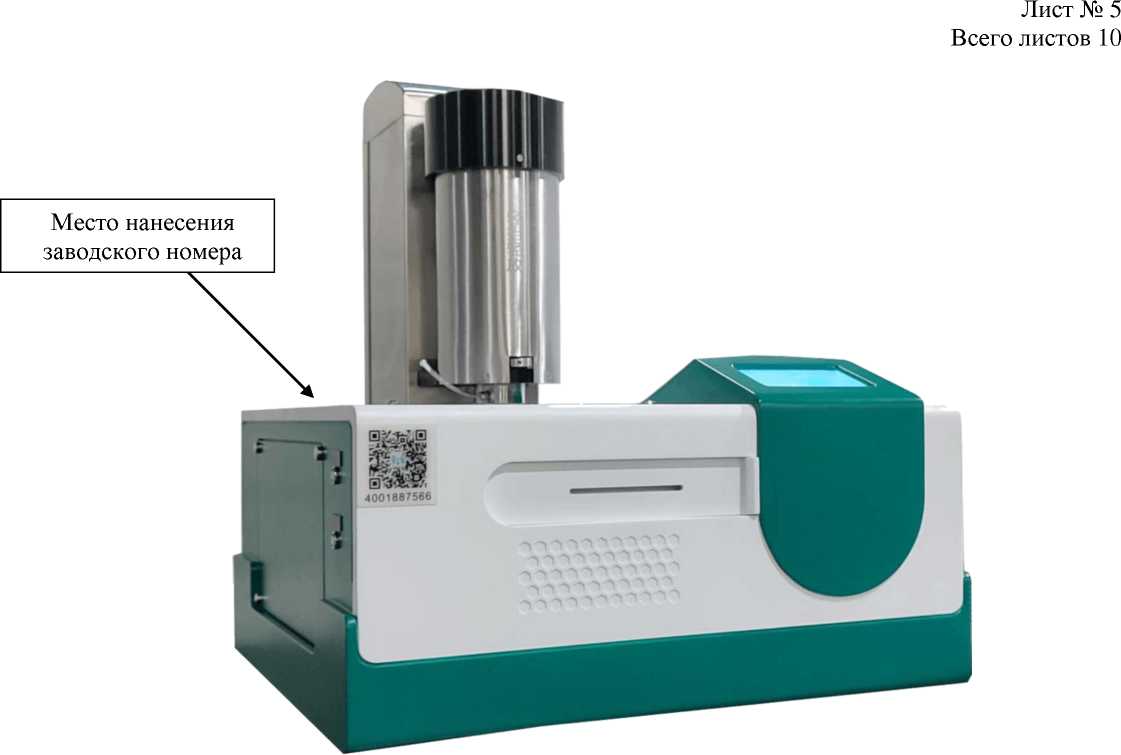

Рисунок 3 - Общий вид термоанализатора модификации HQT с указанием места нанесения заводского номера
Пломбирование термоанализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
SC 1 |
SC 2 |
SC 3 |
SC 4 |
QG 1 |
QG 2 |
QG 3 |
QG 4 |
QT 1 |
QT 2 |
QT 3 |
QT 4 | |
|
Диапазон показаний температуры фазовых переходов, °С |
от +25 до +680 |
от -30 до +680 |
от -100 до +680 |
от -150 до +680 |
от +25 до +1150 |
от +25 до +1250 |
от +25 до +1450 |
от +25 до +1550 |
от +25 до +1150 |
от +25 до +1250 |
от +25 до +1450 |
от +25 до +1550 |
|
Диапазон измерений температуры фазовых переходов*,°С |
от +25 до +650 |
от -30 до +650 |
от -100 до +650 |
от -150 до +650 |
от +25 до +1100 |
от +25 до +1200 |
от +25 до +1400 |
от +25 до +1500 |
от +25 до +1100 |
от +25 до +1200 |
от +25 до +1400 |
от +25 до +1500 |
|
Диапазон измерений удельной теплоемкости*, Дж/(кг^К) |
от 100 до 1500 |
- |
от 150 до 2000 | |||||||||
|
Диапазон измерений удельной энтальпии*, кДж/кг |
от 10 до 1000 |
- |
от 10 до 1000 | |||||||||
|
Пределы допускаемой относительной погрешности измерений удельной теплоемкости, % |
±3,0 |
- |
±5,0 | |||||||||
|
Пределы допускаемой относительной погрешности измерений удельной энтальпии фазовых переходов, % |
±3,0 |
- |
±5,0 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С |
±3,0 |
±1,5 °С - от +25 °С до +300 °С включ. ±3,0 °С - св. +300 °С до +600 °С включ. ±5,0 °С - св. +600 °С до +1500 °С | ||||||||||
|
Статический диапазон взвешивания (СДВ), мг |
- |
от 1 до 100 | ||||||||||
|
Динамический диапазон взвешивания (ДДВ), мг |
- |
от 1 до 100 | ||||||||||
|
Пределы допускаемой абсолютной погрешности измерений изменения массы при СДВ, мг |
- |
±0,1 | ||||||||||
|
Наименование характеристики |
Значение | |||||||||||
|
SC 1 |
SC 2 |
SC 3 |
SC 4 |
QG 1 |
QG 2 |
QG 3 |
QG 4 |
QT 1 |
QT 2 |
QT 3 |
QT 4 | |
|
Пределы допускаемой абсолютной погрешности измерений изменения массы при ДДВ, мг |
- |
±0,5 | ||||||||||
|
* Диапазоны измерений находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного термоанализатора и приводятся в руководстве по эксплуатации. Поверка конкретного термоанализатора проводится в диапазоне температуры в зависимости от его комплектации (тип печи и системы охлаждения). | ||||||||||||
|
Таблица 3 - Основные технические характеристики | ||||||||||||
|
Наименование характеристики |
Значение | |||||||||||
|
SC 1 |
SC 2 |
SC 3 |
SC 4 |
QG 1 |
QG 2 |
QG 3 |
QG 4 |
QT 1 |
QT 2 |
QT 3 |
QT 4 | |
|
Скорость изменения температуры, °С/мин |
от 0,1 до 100 | |||||||||||
|
Измерение температуры и теплоты фазовых переходов, удельной теплоемкости. Функции ДСК и ДТА |
Функция имеется |
Функция отсутствует |
Функция имеется | |||||||||
|
Измерение изменений массы и температуры, при которой это изменение происходит. Функция ТГА. |
Функция отсутствует |
Функция имеется | ||||||||||
|
Напряжение питания, В |
от 198 до 242 | |||||||||||
|
Частота питающей сети, Гц |
от 49 до 51 | |||||||||||
|
Масса, кг, не более |
22 |
25 | ||||||||||
|
Габаритные размеры, мм, не более: - глубина | ||||||||||||
|
Наименование характеристики |
Значение | |||||||||||
|
SC 1 |
SC 2 |
SC 3 |
SC 4 |
QG 1 |
QG 2 |
QG 3 |
QG 4 |
QT 1 |
QT 2 |
QT 3 |
QT 4 | |
|
- ширина |
340 |
520 | ||||||||||
|
- высота |
540 |
680 | ||||||||||
|
300 |
620 | |||||||||||
|
Средний срок службы, лет |
8 | |||||||||||
|
Диапазон температуры окружающего воздуха, °С |
от +15 до +25 | |||||||||||
|
Диапазон атмосферного давления, кПа |
от 84,0 до 106,7 | |||||||||||
|
Диапазон относительной влажности воздуха, % |
от 20 до 80 | |||||||||||
