Номер по Госреестру СИ: 92650-24
92650-24 Весы крановые электронные
(ЭВСК-200РМ)
Назначение средства измерений:
Весы крановые электронные ЭВСК-200РМ (далее - весы) предназначены для статического измерения массы грузов.
Внешний вид.
Весы крановые электронные
Рисунок № 1
Внешний вид.
Весы крановые электронные
Рисунок № 2
Внешний вид.
Весы крановые электронные
Рисунок № 3
Общие сведения
Дата публикации - 20.07.2024
Срок свидетельства -
Номер записи - 194476
ID в реестре СИ - 1417709
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭВСК-200РМ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭЛНА - Север Плюс" (ООО "ЭЛНА - Север Плюс")
Страна - РОССИЯ
Населенный пункт - г. Сергиев-Посад, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1683 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Весы крановые электронные (ЭВСК-200РМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭЛНА - Север Плюс" (ООО "ЭЛНА - Север Плюс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92650-24 |
Весы крановые электронные, ЭВСК-200РМ Общество с ограниченной ответственностью "ЭЛНА - Север Плюс" (ООО "ЭЛНА - Север Плюс") (РОССИЯ г. Сергиев-Посад, Московская обл.) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Весы крановые электронные (ЭВСК-200РМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 4 | 2 | 2 | 2 | 0 | 4 | 2 | 2 |
Стоимость поверки Весы крановые электронные (ЭВСК-200РМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) весов встроенное в терминал, предназначено для обработки сигналов с грузоподъемного блока и отображения результатов измерений. ПО установлено во внутреннюю энергонезависимую память весового терминала. ПО не может быть загружено или прочитано через какой-либо интерфейс без нарушения пломбы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Tenzo |
|
Номер версии (идентификационный номер) программного обеспечения |
2.1 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты встроенного ПО весового терминала в соответствии с Р 50.2.0772014 - «средний».
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Весы крановые электронные. Модель ЭВК/ЭВСК-200РМ. Руководство по эксплуатации. Паспорт.», раздел 3 «Работа с весами в режиме взвешивания грузов».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерения массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622.
Правообладатель
Север Плюс»
Общество с ограниченной ответственностью «ЭЛНА (ООО «ЭЛНА-Север Плюс») ИНН 5042119529
Юридический адрес: 141372, Московская обл., Сергиево -Посадский р-н, п. ОРГРЭС, д. 5, кв. 3
Тел: +7(495)225-24-73; +7(496)549-18-59
E-mail: dyno@elna-severplus.ru
Изготовитель
Север Плюс»
Общество с ограниченной ответственностью «ЭЛНА
(ООО «ЭЛНА-Север Плюс»)
ИНН 5042119529
Адрес места осуществления деятельности: 141315, Московская обл., г. Сергиев-Посад, ул. Центральная, д. 1, тер. завода «Звезда»
Юридический адрес: 141372, Московская обл., Сергиево -Посадский р-н, п. ОРГРЭС, д. 5, кв. 3
Тел: +7(495)225-24-73; +7(496)549-18-59
E-mail: dyno@elna-severplus.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
E-mail: director@sniim.ru
Правообладатель
Север Плюс»
Общество с ограниченной ответственностью «ЭЛНА (ООО «ЭЛНА-Север Плюс») ИНН 5042119529
Юридический адрес: 141372, Московская обл., Сергиево -Посадский р-н, п. ОРГРЭС, д. 5, кв. 3
Тел: +7(495)225-24-73; +7(496)549-18-59
E-mail: dyno@elna-severplus.ru
Весы состоят из грузоподъёмного блока со встроенным электронным модулем и весового терминала ЭВСК-Т. Грузоподъёмный блок подвешивается на крюк грузоподъемного устройства и служит для преобразования силы тяжести взвешиваемого груза в электрический сигнал пропорциональный массе который затем передаётся по радиоканалу на весовой терминал для дальнейшей обработки и индикации веса груза.
Принцип действия основан на преобразовании изменения сопротивления тензодатчиков, наклеенных на поверхности металлической мембраны датчика силы в аналоговый. Силовые напряжения, возникающие под действием нагрузок, приводят к изменению сопротивления тензорезисторов. В свою очередь, последнее преобразуется в изменение электрического напряжения, обрабатывается и усиливается до необходимой величины входным устройством. Далее обработанный, усиленный и отфильтрованный от помех сигнал поступает на вход радиопередающего электронного блока. В весовом терминале происходит прием сигнала, его обработка, и информация о нагрузке поступает на цифровое табло.
К весам данного типа относятся весы крановые электронные ЭВСК-200РМ зав. №057190; зав. №057191.

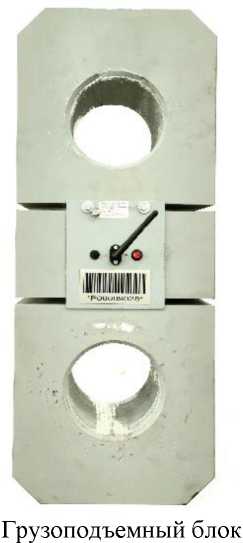

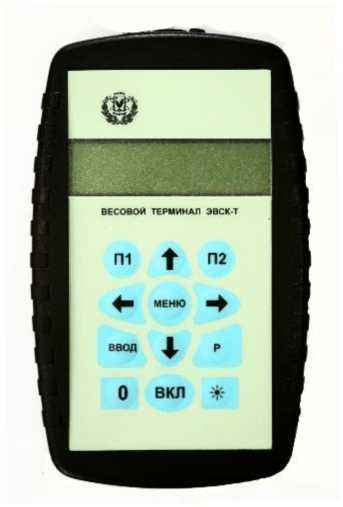

Общий вид грузоподъемного блока и весового терминала представлен на рисунке 1.
Весовой терминал
Рисунок 1 - Общий вид весов
Маркировка нанесена типографским методом на наклейке, размещаемой на грузоподъемном блоке и весовом терминале и содержит следующую информацию:
-
- обозначение модели весов;
-
- заводской номер, состоящий из шести цифр;
-
- наибольший предел взвешивания;
-
- год выпуска;
-
- наименование предприятия изготовителя весов.

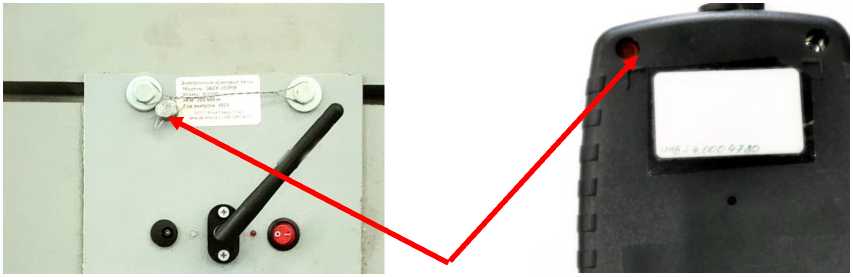

Для предотвращения несанкционированного доступа к внутренним частям весов производится пломбирование крепежных болтов грузоподъемного блока и одного из крепежных винтов на тыльной стороне весового терминала. Места пломбировки показаны на рисунке 2.
Знак поверки наносится на пломбы грузоподъемного блока и весового терминала.
Грузоподъемный блок
Весовой терминал
Рисунок 2 - Схема пломбировки от не санкционированного доступа и место нанесения знака поверки.
Таблица 2 - Метрологические характеристики
|
Наименование параметров |
Значение |
|
Наибольший предел взвешивания (НПВ), кг |
200000 |
|
Наименьший предел взвешивания (НмПВ), кг |
20000 |
|
Дискретность отсчета, (d) кг |
50 |
|
Допускаемая относительная погрешность, %, не более |
0,4 |
Таблица 3 - Технические характеристики
|
Наименование параметров |
Значение | |
|
Диапазон рабочих температур, °С |
от -30 до +40 | |
|
Габаритные размеры, мм, не более |
Грузоподъемный блок |
Весовой терминал |
|
высота, |
730 |
145 |
|
ширина |
285 |
90 |
|
глубина |
205 |
32 |
|
Масса, кг, не более |
100 |
0,3 |
