Номер по Госреестру СИ: 92647-24
92647-24 Амперметры
(Э8030-М1 ТЕ)
Назначение средства измерений:
Амперметры Э8030-М1 ТЕ (далее - амперметры) предназначены для измерения силы тока в цепях переменного тока.
Внешний вид.

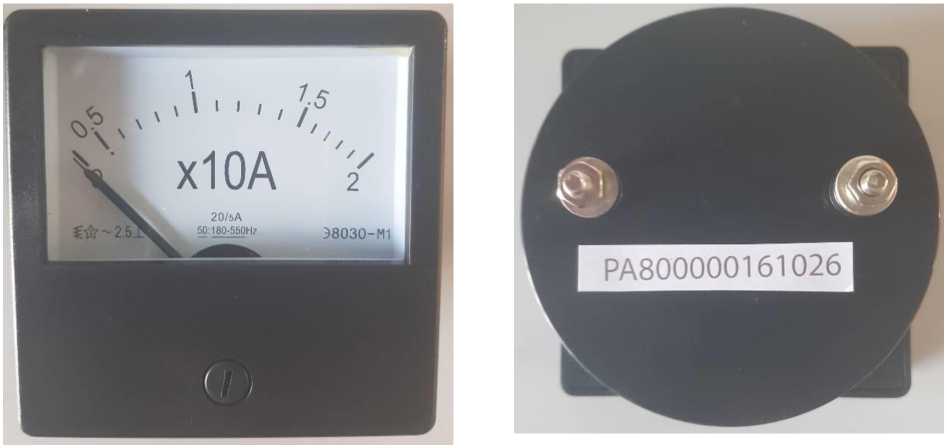

Амперметры
Рисунок № 1
Внешний вид.

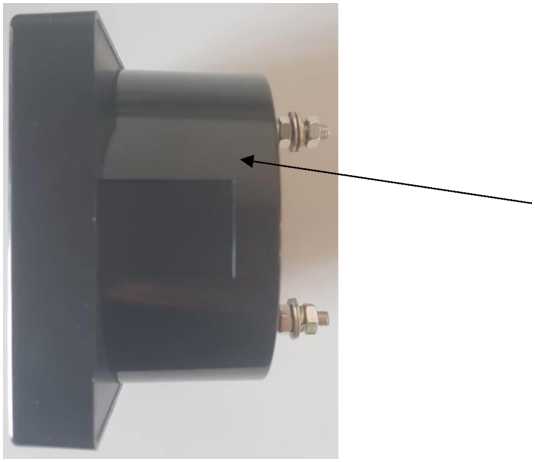

Амперметры
Рисунок № 2
Общие сведения
Дата публикации - 20.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194505
ID в реестре СИ - 1417745
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Э8030-М1 ТЕ 600/5А, Э8030-М1 600/5, Э8030-М1 400/5, Э8030-М1 300/5 А (PA830300), Э8030-М1 200/5,
Производитель
Изготовитель - YUEQING BOSEN IMPORT &EXPORT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 30
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Амперметры (Э8030-М1 ТЕ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Амперметры (Э8030-М1 ТЕ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 30 | 6 | 30 | 0 | 0 | 30 | 30 | 0 |
Стоимость поверки Амперметры (Э8030-М1 ТЕ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом наклейки на корпус амперметра и на титульный лист паспорта типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот 1-10-1 до 1 •lO6 Гц»;
Стандарт предприятия. Амперметры Э8030 ТЕ.
ПравообладательYUEQING BOSEN IMPORT &EXPORT CO.,LTD, Китай
Адрес: ZHIGUANG VILLAGE, LIUSHI TOWN, YUEQING, ZHEJIANG, CHINA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Амперметры являются приборами электромагнитной системы и состоят из электроизолированного пластмассового корпуса с токопроводящими стержнями, лицевой крышки и измерительного механизма. Измерительный механизм состоит из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через катушку, с подвижной частью.
На корпус амперметров наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер в виде буквенно-цифрового обозначения в виде наклейки, дата изготовления, наименование производителя, диапазон измерения, класс точности и тип включения.
Защита от несанкционированного доступа предусмотрена разрушаемой пломбой в виде наклейки.
Маркировка наносится на боковую сторону корпуса амперметра. Общий вид амперметров, места нанесения маркировки, заводского номера, знака утверждения типа и пломбы представлены на рисунке 2, 3.
Обозначение амперметров представлено на рисунке 1.
Э8030-М1 ТЕ - I
II
Наименование серии
Диапазон тока трансформатора (при трансформаторного включения)
Диапазон тока амперметра
Рисунок 1 - Обозначение амперметров
Места нанесения маркировки, заводского номера, пломб и знака утверждения типа
Рисунок 2 - Общий вид амперметров
PASSOeOD
Амперметр Э8030-М1Включаннв: с трансфармагшром тона
IHqmi Z ■riEivEBayNicwaGnjirixm.EW
ЕН[Рисунок 3 - Пример маркировки амперметров
Таблица 6 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Амперметр |
Э8030-М1 ТЕ |
1 |
|
Паспорт. Руководство по эксплуатации |
- |
1 |
|
Набор крепежа |
- |
1 |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока, А:
при силе переменного тока на первичной обмотке, А: |
от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50 от 0 до 5 от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 400; от 0 до 600; от 0 до 800; от 0 до 1000; от 0 до 1500; от 0 до 2000; от 0 до 3000; от 0 до 4000; от 0 до 5000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности силы переменного тока, %: |
±2,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в пределах рабочих условий измерений на каждые 10 °С изменения температуры, % |
±1,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, % |
±1,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением влажности окружающей среды от нормальных условий измерений в пределах рабочих условий измерений, % |
±2,5 |
Таблица 3 - Основные технические
|
Характеристика |
Значение |
|
Потребляемая мощность, В^А, не более |
2,5 |
|
Номинальная частота, Г ц |
50±1 |
|
Габаритные размеры (ШхДхВ), мм, не более |
80х80х70 |
|
Масса, кг |
0,25 |
|
Нормальные условия измерения:
|
от +20 до +30 от 30 до 80 |
|
Рабочие условия измерений:
|
от -20 до +40 95 |
