Номер по Госреестру СИ: 92711-24
92711-24 Установки для поверки секундомеров
(УПМС-2)
Назначение средства измерений:
Установки для поверки секундомеров УПМС-2 (далее - УПМС-2) предназначены для воспроизведений интервалов времени при поверке механических, электронных и электрических секундомеров с механическим и электрическим запуском, а также для амплитуды импульсного напряжения.
воспроизведений
Внешний вид.
Установки для поверки секундомеров
Рисунок № 1
Внешний вид.
Установки для поверки секундомеров
Рисунок № 2
Внешний вид.
Установки для поверки секундомеров
Рисунок № 3
Общие сведения
Дата публикации - 24.07.2024
Срок свидетельства - 19.07.2029
Номер записи - 194521
ID в реестре СИ - 1417773
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Радиоэлектронные системы" (ООО "РЭС")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1693 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установки для поверки секундомеров (УПМС-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Радиоэлектронные системы" (ООО "РЭС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92711-24 19.07.2029 |
Установки для поверки секундомеров, УПМС-2 Общество с ограниченной ответственностью "Радиоэлектронные системы" (ООО "РЭС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Установки для поверки секундомеров (УПМС-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 9 | 7 | 9 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки для поверки секундомеров (УПМС-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) УПМС-2 является встроенным. ПО разделено на метрологически значимую и не значимую части.
Метрологические характеристики УПМС-2 нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО УПМС-2 приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
УПМС-2-ПО |
|
Номер версии (идентификационный номер ПО) |
14.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х - номер версии метрологически незначимой |
части встроенного ПО |
|
состоит из не менее двух значащих цифр, которые могут принимать целые значения в | |
|
диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус УПМС-2 любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ВСЦТ.403535.003 ТУ «Установки для поверки секундомеров УПМС-2. Технические условия».
Правообладательответственностью «Радиоэлектронные системы»
620027, Свердловская обл., г. Екатеринбург,
ответственностью «Радиоэлектронные системы»
620027, Свердловская обл., г. Екатеринбург,
Общество с ограниченной
(ООО «РЭС»)
ИНН 6659102580
Адрес юридического лица:
ул. Мамина-Сибиряка, стр. 36
Изготовитель
Общество с ограниченной(ООО «РЭС») ИНН 6659102580
Адрес юридического лица: ул. Мамина-Сибиряка, стр. 36
Адрес места осуществления деятельности: 620137, Свердловская обл.,
г. Екатеринбург, ул. Июльская, д. 41
Тел./факс: (343) 374-24-64, 374-86-67
E-mail: elec@irsural.ru, Web-сайт: www.irsl.ru
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия УПМС-2 основан на одновременном запуске
и по истечении заданного интервала времени остановке поверяемых секундомеров и таймера из состава УПМС-2. На основании результатов сравнения показаний поверяемых секундомеров с заданным и измеренным таймером интервалом времени определяется погрешность секундомера и делается вывод о его пригодности.

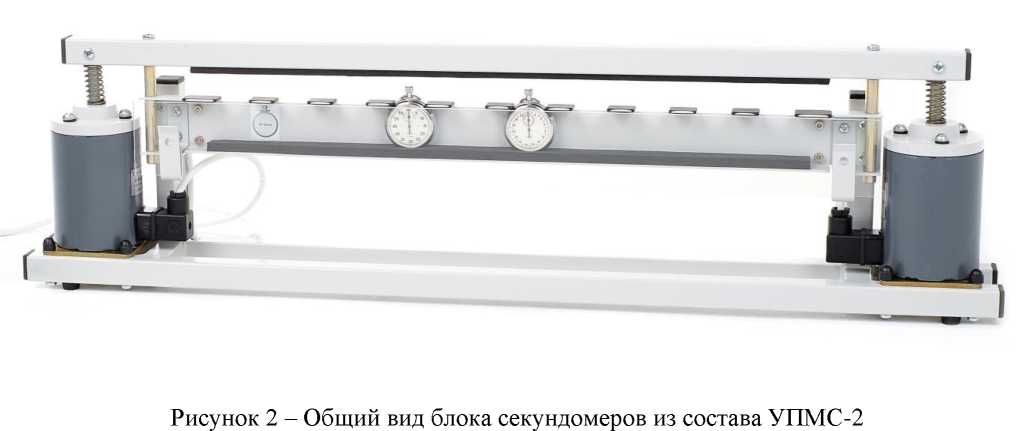

Конструктивно УПМС-2 состоят из таймера и блока секундомеров (опционально), в который устанавливаются до десяти поверяемых механических секундомеров. К таймеру возможно подключить через распределительное устройство до 4 блоков секундомеров. Блок секундомеров имеет в своем составе электромагниты, которые связаны жестко с планкой, которая надавливает на кнопки секундомеров при их запуске и остановке. Таймер обеспечивает задание и отображение на дисплее интервала времени, а также формирование управляющего сигнала для запуска и остановке поверяемых секундомеров.
На передней панели таймера расположены:
-
- жидкокристаллический индикатор;
-
- клавиатура управления;
-
- переключатель БС-0-ПВ питания между выходом на блок секундомеров и выходом на секундомеры типа ПВ-53 (в положении «0» не подключен ни один из указанных выходов).
На задней панели таймера расположены:
-
- разъем подключения сетевого кабеля;
-
- тумблер сети;
-
- разъем подключения блока секундомеров;
-
- разъем для подключения секундомеров типа ПВ-53 или аналогичных;
-
- разъем выхода таймера;
-
- разъем выхода опорного генератора;
-
- разъём питания оптического датчика;
-
- предохранители;
-
- зажим защитного заземления.
УПМС-2 позволяют одновременно осуществлять поверку от 1 до 10 механических секундомеров (до 40 секундомеров при подключении 4 блоков секундомеров); электронных или электрических секундомеров с механическим запуском и одного электронного или электрического секундомера с электрическим запуском.
Заводской номер наносится на маркировочную наклейку на задней панели таймера любым технологическим способом в виде цифрового кода.
Общий вид УПМС-2 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1, 2. Нанесение знака поверки на УПМС-2 не предусмотрено. Пломбирование мест настройки (регулировки) УПМС-2 не предусмотрено.
Дата вып.
10.0000 <■ готов )■
0.0000 С
10.0000 С
Место нанесения
'I
Рисунок 1 - Общий вид таймера из состава УПМС-2 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
знака утверждения типа
Место нанесения
заводского номера
Питание оптического датчика
Установка для поверки секундоме ООО «Радиоэлектронные ВСЦТ.403535.00
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Установка для поверки секундомеров |
УПМС-2 |
1 шт. |
|
Паспорт |
ВСЦТ.403535.003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВСЦТ.403535.003 РЭ |
1 экз. |
|
Крепление для секундомеров |
- |
5 шт. * |
|
Защитное стекло |
- |
1 шт. * |
|
Кабель питания |
- |
1 шт. |
|
Оптический датчик |
УПМС-1Ф |
1 шт. |
|
Адаптер ПВ-53 |
УПМС-2ПВ |
1 шт. |
|
Распределительное устройство для блоков секундомеров |
- |
1 шт. * |
|
Примечание - * - в зависимости от заказа | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений длительности интервалов времени, с:
|
от 2^10-4 до 4^105 от 5 до 4^105 от 2^10-4 до 4^105 от 1^10-4 до 4^105 |
|
Дискретность установки интервалов времени, с |
1^10-4 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора 5оп 16 МГц в течение 1 года |
±1^10-6 |
|
Пределы допускаемой абсолютной погрешности воспроизведений |
|
Наименование характеристики |
Значение |
|
длительности интервалов времени, с:
|
±(1,5^10-6 +Тинт^|5оп|) |
|
±(1^10-3+Тинт^|5оп|) | |
|
±(1,5^10-6+Тинт^|5оп|) | |
|
Диапазон воспроизведений амплитуды импульсного напряжения на низковольтном выходе таймера, В |
от 3 до 24 |
|
Пределы допускаемой относительной погрешности воспроизведений амплитуды импульсного напряжения на низковольтном выходе таймера, % |
±10 |
|
Примечание - Тинт - длительность интервала времени, с. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 253 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более: | |
|
- таймер |
20 |
|
- блок секундомеров |
1300 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
- таймер |
245x260x115 |
|
- блок секундомеров |
900x120x250 |
|
Масса, кг, не более: | |
|
- таймер |
3 |
|
- блок секундомеров |
15 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 д 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
