Номер по Госреестру СИ: 92672-24
92672-24 Анализаторы общего органического углерода
(SI-TOC)
Назначение средства измерений:
Анализаторы общего органического углерода SI-TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC), нелетучего органического углерода (NPOC).
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 2
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 3
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 4
Общие сведения
Дата публикации - 24.07.2024
Срок свидетельства - 19.07.2029
Номер записи - 194531
ID в реестре СИ - 1417783
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. SI-TOC CA, Анализатор общего органического углерода SI-TOC мод. SI-TOC СА, Анализатор общего органического углерода SI-TOC мод. SI-TOC W, Анализатор общего органического углерода SI-TOC мод. SI-TOC CA, Анализатор общего органического углерода SI-TOC мод. SI-TOC C,
Производитель
Изготовитель - Фирма "Shanghai Metash Instruments Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы общего органического углерода (SI-TOC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Анализаторы общего органического углерода (SI-TOC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 12 | 4 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Анализаторы общего органического углерода (SI-TOC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы модели SI-TOC Line оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных, выводить результаты измерений на сенсорный экран.
Изготовителем не предусмотрена визуализация идентификационных данных встроенного ПО анализаторов.
Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Анализаторы моделей SI-TOC C, SI-TOC CA, SI-TOC W и SI-TOC Line оснащены одним из видов внешнего ПО, приведенного в таблице 1, позволяющего устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние внешнего ПО на метрологические характеристики учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модель SI-TOC C, SI-TOC CA | ||
|
Идентификационное наименование ПО |
TOC-RD |
TOC-Control |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.111.1.100* |
1.111.1.100* |
|
Цифровой идентификатор ПО |
— |
— |
|
Модель SI-TOC W | ||
|
Идентификационное наименование ПО |
TOC |
TOCw-Control |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.111.1.100* |
1.111.1.100* |
|
Цифровой идентификатор ПО |
— |
— |
|
Модель SI-TOC Line | ||
|
Идентификационное наименование ПО |
TOC |
TOCe-Control |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.111.1.100* |
1.111.1.100* |
|
Цифровой идентификатор ПО |
— |
— |
|
*После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис. | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах:-
- «Анализаторы общего органического углерода SI-TOC. Модели SI-TOC C, SI-TOC CA. Руководство по эксплуатации» (раздел «Подробные программные операции»);
-
- «Анализаторы общего органического углерода SI-TOC. Модель SI-TOC W. Руководство по эксплуатации» (раздел «Подготовка к установке и тестированию»);
-
- «Анализаторы общего органического углерода SI-TOC. Модель SI-TOC Line. Руководство по эксплуатации» (разделы «Эксплуатация прибора», «Работа с программным обеспечением»).
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия фирмы «Shanghai Metash Instruments Co., Ltd.», Китай.
ПравообладательФирма «Shanghai Metash Instruments Co., Ltd.», Китай
Адрес: 9-601, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China Телефон: +86-21-64550709
E-mail: metash@163.com, overseas@metash.com
Изготовитель
Фирма «Shanghai Metash Instruments Co.,Ltd.», КитайАдрес: 9-601, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China
Адрес места осуществления деятельности: 9-6F, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China
Телефон: +86-21-64550709
E-mail: metash@163.com, overseas@metash.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Shanghai Metash Instruments Co., Ltd.», КитайАдрес: 9-601, No.115, Lane 1276, Nanle Road, Songjiang District, Shanghai, China Телефон: +86-21-64550709
E-mail: metash@163.com, overseas@metash.com
Принцип определения различных форм углерода основан на переводе компонентов пробы в диоксид углерода (СО2) с последующим детектированием с помощью недисперсионного инфракрасного детектора (NDIR) или кондуктометрического детектора, в зависимости от модели анализатора. Значение массовой концентрации общего органического углерода (ТОС) определяют по разности ТС (общего углерода) и TIC (общего неорганического углерода). Предусмотрены измерения в режиме неотдуваемого органического углерода (NPOC): перед проведением измерений пробу подкисляют и удаляют летучие компоненты пробы путём продувки через пробу газа, после этого проводят окисление пробы с определением нелетучих органических компонентов. При анализе образцов, в которых органический углерод в основном содержится в виде NPOC, содержание ТОС также может быть определено данным методом.
Конструктивно анализаторы представляют собой настольные приборы, выполненные в едином корпусе, в котором расположены реакторы для перевода компонентов пробы в СО2, системы подачи пробы, системы детектирования и системы управления.
Анализаторы выпускаются в следующих моделях: SI-TOC CA, SI-TOC C (модель SI-TOC CA отличается от модели SI-TOC C наличием модуля автоматического разбавления образца), SI-TOC W и SI-TOC Line. Модели отличаются друг от друга конструкционно и по принципу действия: в анализаторах моделей SI-TOC C и SI-TOC CA окисление органических компонентов пробы происходит путём высокотемпературного каталитического окисления с последующим детектированием СО2 с помощью недисперсионного инфракрасного детектора; в анализаторах модели SI-TOC W окисление органических компонентов пробы происходит путем смешения пробы с окислителем и с последующим воздействием УФ-излучения и детектированием СО2 с помощью недисперсионного инфракрасного детектора; в анализаторах модели SI-TOC Line окисление органических компонентов пробы происходит с помощью воздействия на пробу УФ-излучения с последующим детектированием с помощью кондуктометрического детектора.
запросу модели проб.
Общий вид анализаторов представлен на рисунках 1 - 3.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских букв латинского алфавита, или цифрового обозначения, состоящего из арабских наносят на заднюю или боковую панель корпуса анализатора в виде наклейки
Анализаторы моделей SI-TOC C, SI-TOC CA, SI-TOC W и SI-TOC Line могут по комплектоваться автодозатором для автоматической подачи проб. Анализаторы SI-TOC CA могут по запросу комплектоваться приставкой для анализа твёрдых цифр цифр, (шильда) с нанесением информации полиграфическим способом.
Общий вид информационной таблички (шильда) представлен на рисунке 4.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид анализаторов моделей SI-TOC C и SI-TOC CA

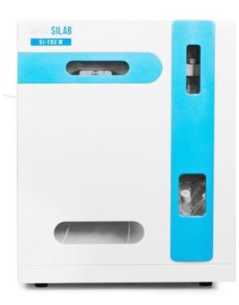

Рисунок 2 - Общий вид анализаторов модели SI-TOC W
Рисунок 3 - Общий вид анализаторов модели SI-TOC Line

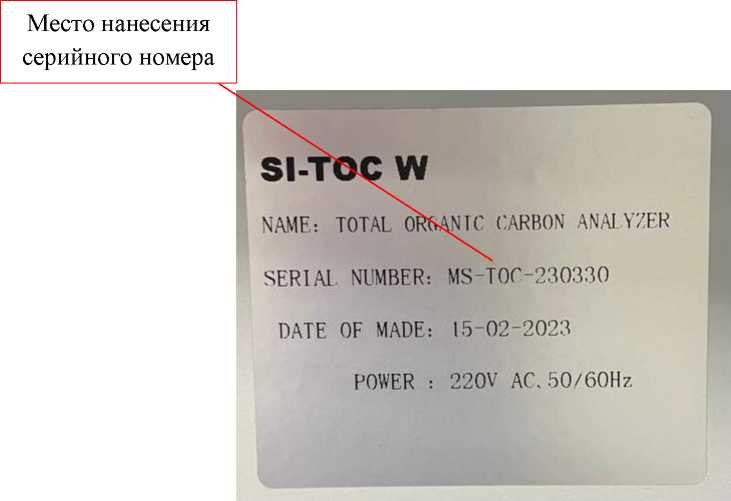

Рисунок 4 - Вид информационной таблички (шильда) с серийным номером
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода |
SI-TOC C SI-TOC CA SI-TOC W SI-TOC Line |
по заказу |
|
Программное обеспечение на внешнем носителе |
- |
по заказу |
|
Кабель для соединения с ПК |
— |
1 шт. |
|
Автодозатор |
— |
по заказу |
|
Приставка для анализа твёрдых проб (для модели SI-TOC CA) |
— |
по заказу |
|
Персональный компьютер |
— |
по заказу |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Методика поверки |
— |
1 экз. |
Таблица 2 - Метрологические характеристики анализаторов моделей SI-TOC C, SI-TOC CA, SI-TOC W
|
Наименование характеристики |
Значение | |
|
SI-TOC C, SI-TOC CA |
SI-TOC W | |
|
Предел обнаружения по общему углероду (по критерию 3а), мкг/дм3 |
50 |
5 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
3 | |
Таблица 3 - Метрологические характеристики анализаторов модели SI-TOC Line
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3 |
от 0 до 1000 |
|
Пределы допускаемой погрешности измерений массовой концентрации общего органического углерода:
|
±10 ±10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
SI-TOC C |
SI-TOC CA |
SI-TOC W |
SI-TOC Line | |||
|
Параметры электрического | ||||||
|
питания: | ||||||
|
- напряжение переменного | ||||||
|
тока, В |
230±23 | |||||
|
- частота, Гц |
50±1 | |||||
|
Потребляемая мощность, В^А, не более |
875 |
875 |
250 |
100 | ||
|
Габаритные размеры, мм, не более: | ||||||
|
- ширина |
500 |
500 |
360 |
220 | ||
|
- высота |
500 |
500 |
445 |
350 | ||
|
- глубина |
650 |
650 |
460 |
450 | ||
|
Масса, кг, не более |
45,0 |
45,0 |
25,0 |
12,5 | ||
|
Условия эксплуатации: - температура окружающей | ||||||
|
среды, °С |
от +15 до +35 | |||||
|
- относительная влажность, | ||||||
|
%, не более |
80 | |||||
|
Средняя наработка до от- | ||||||
|
каза, ч, не менее |
50000 | |||||
|
Средний срок службы, лет |
10 | |||||
