Сведения о средстве измерений: 92675-24 Приборы для измерения артериального давления и частоты пульса цифровые

Номер по Госреестру СИ: 92675-24
92675-24 Приборы для измерения артериального давления и частоты пульса цифровые
(Обозначение отсутствует)

Назначение средства измерений:
Приборы для измерения артериального давления и частоты пульса цифровые, (далее - приборы) предназначены для измерений систолического и диастолического артериального давления крови и частоты пульса осциллометрическим методом.

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 1

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 2

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 3

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 4

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 4

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 5

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 5

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 6

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 6

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 7

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 7

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые, http://oei-analitika.ru рисунок № 8

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 8

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 9

Внешний вид.
Приборы для измерения артериального давления и частоты пульса цифровые
Рисунок № 10

Общие сведения

Дата публикации - 24.07.2024
Срок свидетельства - 19.07.2029
Номер записи - 194534
ID в реестре СИ - 1417786
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LD-596A, LD-587A, LD-523A, LD-522A,

Производитель

Изготовитель - Little Doctor International (S) Pte. Ltd., Сингапур; Производственная площадка: Little Doctor Electronic (Nantong) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_34 Сколько поверяют коммерческие организации - производители средств измерений

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

Полное наименование организации
Общее количество поверок начиная в 2010 года
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Общее количество первичных поверок
Общее количество периодических поверок
Общее количество поверок без статуса
Кол-во извещений о непригодности в штуках
Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 35200
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 25000
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Приборы для измерения артериального давления и частоты пульса цифровые (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Little Doctor International (S) Pte. Ltd., Сингапур; Производственная площадка: Little Doctor Electronic (Nantong) Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92675-24 19.07.2029	Приборы для измерения артериального давления и частоты пульса цифровые, Обозначение отсутствует Little Doctor International (S) Pte. Ltd., Сингапур; Производственная площадка: Little Doctor Electronic (Nantong) Co., Ltd. (КИТАЙ )	ОТ МП	2 года

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Кто поверяет Приборы для измерения артериального давления и частоты пульса цифровые (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		LD-587A LD-596A LD-523A LD-522A	35200	35200	35200	0	0	35200	35200	0

Стоимость поверки Приборы для измерения артериального давления и частоты пульса цифровые (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Приборы имеют встроенное метрологически значимое ПО для преобразования давления пульсовой волны в цифровой код, для последующего хранения результатов и вывода их на дисплей.

Приборы конструктивно выполнены как закрытое устройство и не имеют интерфейсов ввода и редактирования метрологически значимого ПО.

Конструкция приборов полностью исключает несанкционированные настройки и вмешательства, приводящие к искажению результатов измерений.

Уровень защиты программного обеспечения «Высокий» в соответствии с

Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Исполнение	Идентификационные данные (признаки)
Исполнение	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО
LD-522, LD-522A, LD-523, LD-523A	LD522(LD)V601320230911.hex	V6.01320230911	Не отображается
LD-587, LD-587A,	uVision2 IDE	V.2.40a	Не отображается
LD-596, LD-596A,	LD596-SV615920221215.hex	V6.15920221215	Не отображается

Знак утверждения типа

наносится типографским способом на маркировочную этикетку, прикрепленную на оборотной стороне прибора и (или) на титульном листе руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4.6. руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерений Постановление Правительства Российской Федерации

№ 1847 «Об утверждении перечня измерений, относящихся регулирования обеспечения единства измерений» (п. 1.6);

ГОСТ 31515.3-2012 Сфигмоманометры (измерители

от 16 ноября 2020 г. к сфере государственного

артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Стандарт предприятия Little Doctor International (S) Pte. Ltd., Сингапур.

Правообладатель

Little Doctor International (S) Pte. Ltd., Сингапур

Адрес: 7500А Beach Road, 11-313 The Plaza, 199591, Singapore

Телефон: +65-68344249 / +65-62342197

E-mail: info@littledoctor.sg

Web-сайт:www.littledoctor.sg

Изготовитель

Little Doctor International (S) Pte. Ltd., Сингапур
Адрес: 7500А Beach Road, 11-313 The Plaza, 199591, Singapore
Телефон: +65-68344249 / +65-62342197
E-mail: info@littledoctor.sg
Web-сайт:www.littledoctor.sg
Производственная площадка
Little Doctor Electronic (Nantong) Co., Ltd., КНР
Адрес: No. 8, Tongxing Road Economic & Technical Development Area 226010 Nantong, Jiangsu, P.R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Принцип действия приборов для измерения артериального давления и частоты пульса цифровых LD, основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном повышении или снижении его величины.

Частота пульса определяется как среднее значение за несколько периодов сердечных сокращений. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее прибора в цифровом виде.

Приборы состоят из электронного блока с жидкокристаллическим дисплеем (варианты исполнения: LD-522, LD-522А, LD-523, LD-523A. LD-596, кП-596Л) или со светодиодным (LED) дисплеем (варианты исполнения: LD-587, LD-587A) и компрессионной манжеты. Манжета представляет собой пневмокамеру в чехле с застёжкой для её фиксации в месте расположения при измерении давления. Электронный блок включает в себя датчик давления, компрессор для нагнетания воздуха в манжету, клапан для автоматического сброса давления, узел обработки пульсовой волны, а также отсека для установки элементов питания.

Приборы после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете, индикацию разряда элементов питания и ошибок, возникающих в процессе измерения.

Приборы могут быть изготовлены в следующих исполнениях: LD-522, LD-522A, LD-523, LD-523A, LD-587, LD-587A, LD-596 и LD-596A, которое отличаются внешним видом и составом комплектации, а также дополнительными функциями. Исполнение с индексом «A» (LD-522A, LD-523A, LD-587A и LD-596A) поставляется в комплекте с источником электропитания LD-N069. Исполнения без индекса «A» (LD-522, LD-523, LD-587 и LD-596) поставляется в комплекте с кабелем USB - Type-С.

Общий вид приборов приведен на рисунках 1-8.

Пломбирование приборов не предусмотрено.

Нанесение знака поверки на приборы не предусмотрено.

Серийный номер в виде арабских цифр наносится на маркировочную этикетку, прикрепленную к корпусу приборов. Места нанесения серийного номера и знака утверждения типа приведены на рисунке 9.

Внешний вид. Приборы для измерения артериального давления и частоты пульса цифровые (Обозначение отсутствует), http://oei-analitika.ru

Рисунок 1 - общий вид электронного блока LD-522

Рисунок 2 - общий вид электронного блока LD-523

Рисунок 3 - общий вид электронного блока LD-596

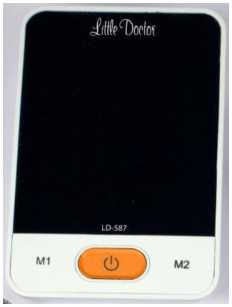

Рисунок 4 - общий вид электронного блока LD-587

Рисунок 5 - общий вид электронного блока LD-522A

Рисунок 6 - общий вид электронного блока LD-523A

Рисунок 7 - общий вид электронного блока LD-596A

Рисунок 8 - общий вид электронного блока LD-587A

Место

нанесения серийного номера

Z-------------------------------------------------------------------------------- DIGITAL BLOOD PRESSURE MONITOR LD-596 Power: DC5V SOOmA. Battery: 4x1.5V AA SIZE Meas. Range: 40-260 mmHg

UTTLE DOCTOR ELECTRONIC INANTONG) CO. LTD-

Hd.S, Tongxing Road Economic & Technical Development Area, 226010 Nantong, Jiangsu, PRC

TTLE DOCTOR EUROPE SP. 10-0.57G Zawila Street Krakaw 30-390 Poland

■ч

Место нанесения знака утверждения типа

AYYYYMM596XXXXX

Ч______________________________________________________________________у

Рисунок 9 - общий вид маркировочной этикетки, расположенной на оборотной стороне электронного блока с указание места нанесения серийного номера и знака утверждения типа

Комплектность приборов для измерения артериального давления и частоты пульса цифровых LD, приведена в таблице 4.

Таблица 4 -

Наименование	Обозначение	Количество
Электронный блок	LD-522, LD-522A, LD-523, LD-523A, LD-587, LD-587A, LD-596 и LD-596A	1 шт.
Манжета:	Cuff-LDA (для приборов вариантов исполнения: LD-522, LD-522A, LD-596, LD-596A) Cuff-LDU (для приборов вариантов исполнения: LD-523, LD-523A, LD-587, LD-587A)	1шт.
Элементы питания	Элементы питания типа ААА или АА в зависимости от исполнения	4 шт.
Источник электропитания	LD-N069 (для приборов вариантов исполнения: LD-522A, LD-523A, LD-587A и LD-596A)	1 шт.
Кабель USB для источника питания	для приборов вариантов исполнения: LD-522, LD-523, LD-587 и LD-596	1 шт.
Руководство по эксплуатации	-	1 шт.
Гарантийный талон	-	1 шт.
Сумка	-	1 шт.
Упаковка	-	1 шт.

Таблица 2 -

Наименования характеристики	Значение
Диапазон показаний давления в манжете, мм рт. ст.	от 0 до 300
Диапазон измерений давления в манжете, мм рт. ст.	от 40 до 260
Пределы допускаемой абсолютной погрешности прибора при измерении давления в манжете, мм рт. ст.	±3
Диапазон измерений частоты пульса, мин^-1	от 40 до 180
Пределы допускаемой относительной погрешности прибора при измерении частоты пульса, %	±5

Таблица 3 - Основные технические

Наименования характеристики

Значение

Длина обхвата манжетой плеча, см

- Cuff-LDA
- Cuff-LDU

от 25 до 36

от 22 до 42

Источник питания

4 элемента типа ААА или АА; Источник электропитания (5 В/0,5А постоянного тока)

Масса, без учета элементов питания, г, не более

- LD-522, LD-522A, LD-523, LD-523A
- LD-596, LD-596A
- LD-587, LD-587A

195

321

238

Габаритные размеры, мм (длина х высота х ширина), не более

- LD-522, LD-522A, LD-523, LD-523A
- LD-596, LD-596A
- LD-587, LD-587A

89х53х118

112х71х147

108x50x142

таблицы 3 - Основные технические

Наименования характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, ^оС	от +10 до +40
- относительная влажность, %, не более	от 15 до 85
Условия хранения / транспортирования:
- температура окружающего воздуха, ^оС	от -20 до +50
- относительная влажность, %, не более	от 15 до 85
Срок службы:
- электронный блок	7
- манжета	3
- источник электропитания	7
