Номер по Госреестру СИ: 92698-24
92698-24 Толщиномеры магнитные
(AMTG-2)
Назначение средства измерений:
Толщиномеры магнитные AMTG-2 (далее - толщиномеры) предназначены для измерений толщины немагнитных материалов.

Внешний вид.
Толщиномеры магнитные
Рисунок № 1
Программное обеспечение
Толщиномеры имеют программное обеспечение (ПО), которое позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерений. Результаты измерений отображаются на дисплее измерительного блока в виде диаграмм толщины и в форме таблиц.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AMTG-2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Эксплуатация», «одноточечная калибровка» и «многоточечная калибровка» руководства по эксплуатации. Толщиномеры магнитные AMTG-2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия. Толщиномеры магнитные AMTG-2;
Локальная поверочная схема для средств измерений толщины в диапазоне
от 10 до 100000 мкм., утвержденная ФГУП «УНИИМ» от 27.04.2015.
ПравообладательAT2E, Франция, 2 - 6 rue des Cours Neuves, ZA de la peupleraie, 77135 PONTCARRE, Tel: +33 01 64 66 03 02
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия толщиномеров основан на измерении напряженности магнитного поля в зазоре между постоянным магнитом и стальным шариком. Толщина изделия измеряется путем установки ферромагнитного (стального) шарика на одну сторону измеряемого объекта, а магнитного преобразователя на противоположную сторону. Постоянный магнит, расположенный в магнитном преобразователе, создает постоянное магнитное поле, которое притягивает к себе ферромагнитный шарик. Преобразователь Холла, установленный на полюсе постоянного магнита, измеряет изменение напряженности магнитного поля пропорциональное расстоянию между преобразователем и стальным шариком.
Конструктивно толщиномеры состоят из электронного блока и магнитного преобразователя, соединенных кабелем. Толщиномеры используются со стальными шариками различных диаметров. Выбор диаметра шарика зависит от максимальной толщины контролируемого объекта.
Толщиномеры выпускаются в четырех исполнениях (исполнения 1, 2, 3, 4), отличающиеся диапазоном измерений толщины и другими метрологическими характеристиками.
На передней панели корпуса электронного блока толщиномера расположен сенсорный дисплей. На верхней панели электронного блока расположены разъемы для подключения преобразователя, ножного переключателя, источника питания, разъем RS 232 и кнопка питания.
К толщиномеру может быть подключен ножной переключатель для выполнения функций запуска и остановки измерений.
Заводской номер, обеспечивающий идентификацию толщиномеров, имеет цифровой формат и наносится на табличку (шильд) лазерной гравировкой, установленную на заднюю стенку толщиномера. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование толщиномеров не предусмотрено
Общий вид толщиномеров с указанием места нанесения заводского номера представлен на рисунке 1.
Место
нанесения
заводского
номера

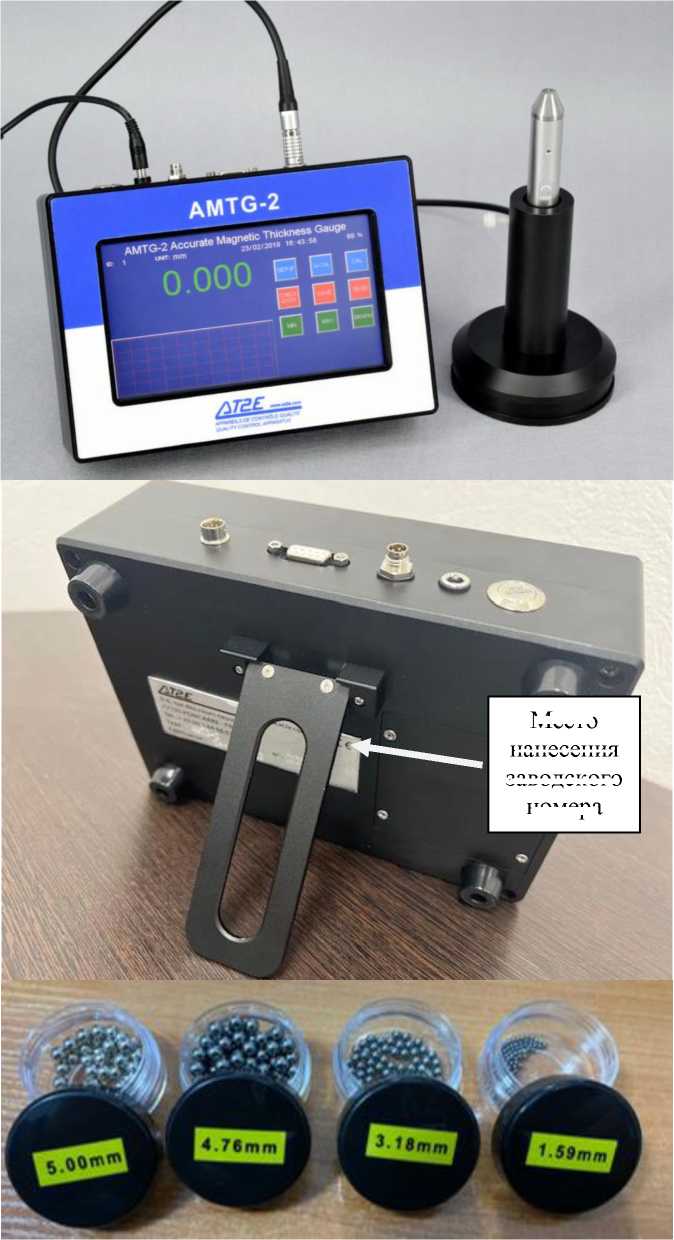

Рисунок 1 - Общий вид толщиномера с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики толщиномера, исполнение 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм, при использовании - шарика диаметром 1,59 мм |
от 0,05 до 2,00 |
|
- шарика диаметром 3,18 мм |
от 0,05 до 4,00 |
|
- шарика диаметром 4,76 мм |
от 0,05 до 4,00 |
|
Пределы допускаемой абсолютной погрешности измерений толщины в |
±0,005 |
|
поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм | |
|
Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 4,00 мм, %, при использовании - шарика диаметром 1,59 мм |
±2 |
|
- шарика диаметром 3,18 мм |
±1 |
|
- шарика диаметром 4,76 мм |
±1 |
|
Дискретность отсчета толщины, мм |
0,001 |
Таблица 3 - Метрологические характеристики толщиномера, исполнение 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм, при использовании - шарика диаметром 1,59 мм |
от 0,05 до 2,00 |
|
- шарика диаметром 3,18 мм |
от 0,05 до 4,00 |
|
- шарика диаметром 4,76 мм |
от 0,05 до 6,00 |
|
Пределы допускаемой абсолютной погрешности измерений толщины в |
±0,005 |
|
поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм | |
|
Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 6,00 мм, % при использовании - шарика диаметром 1,59 мм |
±2 |
|
- шарика диаметром 3,18 мм |
±1 |
|
- шарика диаметром 4,76 мм |
±1 |
|
Дискретность отсчета толщины, мм |
0,001 |
Таблица 4 - Метрологические характеристики толщиномера, исполнение 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм, при использовании
|
от 0,05 до 4,00 от 0,05 до 5,00 от 1,00 до 8,00 |
|
Пределы допускаемой абсолютной погрешности измерений толщины в поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм |
±0,005 |
|
Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 8,00 мм, %, при использовании
|
±1 |
|
Дискретность отсчета толщины, мм |
0,001 |
Таблица 5 - Метрологические характеристики толщиномера, исполнение 4
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм, при использовании
|
от 0,05 до 4,00 от 0,05 до 5,00 от 1,00 до 10,00 |
|
Пределы допускаемой абсолютной погрешности измерений толщины в поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм |
±0,005 |
|
Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 10,00 мм, %, при использовании
|
±1 |
|
Дискретность отсчета толщины, мм |
0,001 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерительного блока, мм, не более - высота |
75 |
|
- ширина |
150 |
|
- длина |
210 |
|
Масса (без кейса), кг, не более |
5 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность воздуха, %, не более |
80 |
