Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной емкостной ячейки.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны, в результате чего происходит изменение емкости измерительной ячейки, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА совмещенный с цифровым сигналом на базе HART-протокола.

Преобразователи изготавливаются следующих модификаций:

TK-3051C - предназначены для измерений избыточного (в том числе давления разрежения), абсолютного давления и разности давлений;

ТК-3051СР - предназначены для измерений избыточного давления высокотемпературных сред;

TK-3051CT - предназначены для измерений избыточного и абсолютного давления.

Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием ЖКИ-индикатора, типами присоединений к процессу, видами измеряемых сред.

Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.

Пломбирование преобразователей не предусмотрено.

Общий вид преобразователей представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя.

Изображения мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

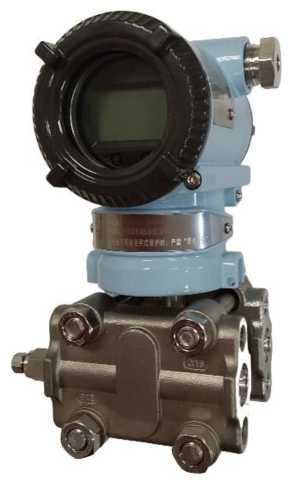

Модификация TK-3051C

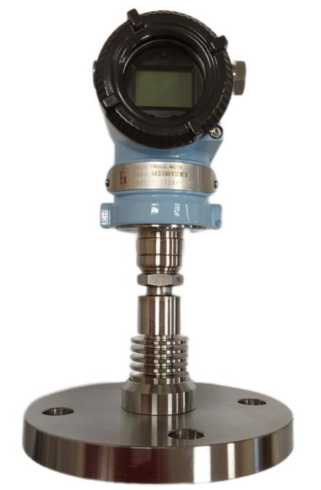

Модификация TK-3051CP

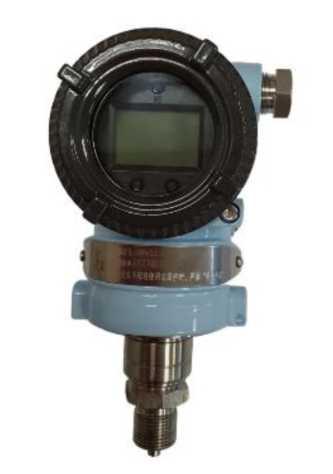

Рисунок 1 - Общий вид преобразователей давления измерительных TK-3051C

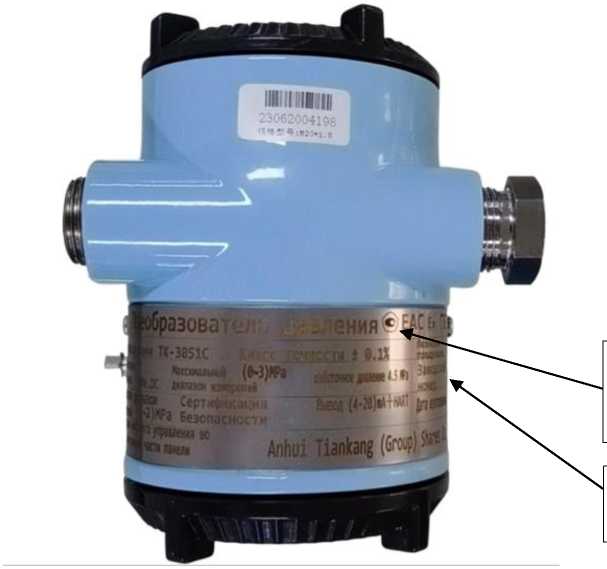

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - места нанесения заводского номера и знака утверждения типа на преобразователи давления измерительные TK-3051C

Таблица 4 - Комплектность

Таблица 2 -

Продолжение таблицы 2_________________________________________________________

Примечания:

• ¹⁾ В меню преобразователей предусмотрен выбор единиц измерения давления, допущенных к применению в РФ (Па, кгс/см², ат., мм вод. ст., м вод. ст., бар, мбар, МПа, мм рт. ст.).

• ²⁾ Знак «минус» для диапазонов измерений разности давлений определяется тем, в какую из камер преобразователя подается большее давление при определении разности давлений.

• ³⁾ r < 62,5.

• ⁴⁾ r < 15.

• ⁵⁾ Коэффициент перенастройки r = ДИмакс/ДИнастр. Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового индикатора (ЖКИ) преобразователя. Максимальный коэффициент перенастройки:

r < 100 для модификации TK-3051C, кроме преобразователей с диапазонами, приведенными в примечаниях ^{3), 4)};

r = 10 для модификации TK-3051CP;

r = 100 для модификации TK-3051CT.

Минимальный верхний пердел измерений на который можно настроить преобразователи абсолютного давления равен 5 кПа.

• ⁶⁾ Для r > 10.

• ⁷⁾ В зависимости от исполнения, конкретное значение приведено в паспорте.

Таблица 3 - Основные технические

Продолжение таблицы 3_________________________________________________________

Примечания:

• ¹⁾ Жидкокристаллический индикатор (ЖКИ) сохраняет работоспособность при рабочем диапазоне температур окружающего воздуха от минус 25 °С до плюс 80 °С. Воздействие температуры окружающего воздуха ниже минус 25 °С не приводит к повреждению ЖКИ, при этом показания ЖКИ могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖКИ не влияет на метрологические характеристики и работоспособность преобразователя давления.

• ²⁾ Без учета параметров фланцев, выносных разделительных мембран (при наличии).
