Сведения о средстве измерений: 92720-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (23-я очередь)

Номер по Госреестру СИ: 92720-24
92720-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (23-я очередь)
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (23-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Общие сведения

Дата публикации - 26.07.2024
Срок свидетельства -
Номер записи - 194580
ID в реестре СИ - 1417858
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности - Да

V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за год
среднее количество поверок в месяц
среднее количество поверок в год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1456 дн.

Приказы РСТ, где упоминается данный тип СИ

№1729 от 2024.07.25 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (23-я очередь) (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
80490-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (6 очередь), Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
80984-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (7 очередь), Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
81209-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (8 очередь), 1, 8, 0, 5, 2, 9 Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
82324-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (10 очередь), 1, 8, 3, 5, 2, 8 Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
85061-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (13 очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
85782-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (14 очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
86628-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (15 очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
87650-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Пивоваренная компания "Балтика" -"Тульский пивзавод" (1-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
87673-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (16 очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
88400-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (17 очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
89235-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (18-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
89680-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (19-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
90727-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (20-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
91451-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (21-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
92259-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (22-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
92720-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (23-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
92972-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (24-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
92972-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (24-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
94138-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (25-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года
94951-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (26-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК") (РОССИЯ г. Краснодар)	ОТ МП	4 года

V_35 Организации-поверители по федеральным округам

Стоимость 200 руб. или по подписке

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (23-я очередь) (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЭНЕРГОПРОМРЕСУРС" (RA.RU.312376)		Нет модификации	2		2	0	0	2	2	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (23-я очередь) (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПК «Энергосфера» указана в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dU
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814 B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «НЭК» (23-я очередь)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое Основные положения.

обеспечение измерительных систем.

Правообладатель

«Новая энергетическая компания»

край, г. Краснодар, ул. Красных

Общество с ограниченной ответственностью (ООО «НЭК»)

ИНН 2308259377

Юридический адрес: 350049, Краснодарский

партизан, д. 206, эт. 3, помещ. 1

Телефон: (800) 700-69-83, (861) 218-79-83

Web-сайт: www.art-nek.ru

E-mail: info@art-nek.ru

Изготовитель

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)
ИНН 2308259377
Адрес: 350049, Краснодарский край, г. Краснодар, ул. Красных партизан, д. 206, эт. 3, помещ. 1
Телефон: (800) 700-69-83, (861) 218-79-83
Web-сайт: www.art-nek.ru
E-mail: info@art-nek.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com

Правообладатель

«Новая энергетическая компания»
край, г. Краснодар, ул. Красных
Общество с ограниченной ответственностью (ООО «НЭК»)
ИНН 2308259377
Юридический адрес: 350049, Краснодарский
партизан, д. 206, эт. 3, помещ. 1
Телефон: (800) 700-69-83, (861) 218-79-83
Web-сайт: www.art-nek.ru
E-mail: info@art-nek.ru

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, передача информации на АРМ. При этом, если вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках, на сервере данное вычисление осуществляется умножением на коэффициент равный единице.

Также сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

Передача информации от сервера или АРМ коммерческому оператору с электронной цифровой подписью субъекта ОРЭ, системному оператору и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи со счетчиками. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «НЭК» (23-я очередь) наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 023 указывается в формуляре.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТТН-40	6
Трансформаторы тока	ТТН-60	3
Трансформаторы тока	ТТН-100	6
Трансформаторы тока	Т-0,66	12
Трансформаторы тока	Т-0,66 У3	6
Трансформаторы тока	ТЛО-10	10
Трансформаторы тока	ТОЛ-НТЗ-10	16
Трансформаторы тока	ТШП-М-0,66	3
Трансформаторы тока	ТЛМ-10	3
Трансформаторы тока измерительные	ТВЛМ-10	2
Трансформаторы тока	ТОЛ-СВЭЛ-10	3
Трансформаторы напряжения	ЗНОЛП-ЭК-10	12
Трансформаторы напряжения	ЗНОЛП-НТЗ-10	9
Трансформаторы напряжения	НТМИ-10-66	1

1	2	3
Трансформаторы напряжения измерительные	ЗНОЛ.06-10	3
Трансформаторы напряжения	НАМИТ-10	1
Трансформаторы напряжения	3хЗНОЛ-СЭЩ-10	1
Трансформаторы напряжения заземляемые	ЗНОЛП-10	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05	2
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М	1
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	3
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.06Т	6
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	6
Счетчики электрической энергии статические трехфазные	Меркурий 234	5
Счетчики электрической энергии статические	Меркурий 234	2
Счетчики электрической энергии статические трехфазные	Меркурий 236	1
Счетчики электрической энергии трехфазные многофункциональные	СЕ308	1
Устройства синхронизации времени	УСВ-3	1
Сервер	Fujitsu PRIMERGY RX2510 M2	1
Формуляр	33178186.411711.023.Ф О	1
Методика поверки	—	1

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

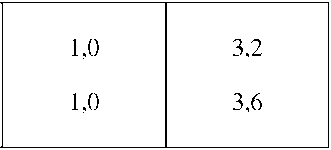

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Номер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСВ	Сервер	Вид электроэнергии	Границы допускаемой основной относительной погрешности (±5), %	Границы допускаемой относительной погрешности в рабочих условиях (±5), %
1	2	3	4	5	6	7	8	9	10
1	ТП-1145п 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ	ТТН-40 Кл. т. 0,5 600/5 Рег. № 75345-19 Фазы: А; В; С	-	ПСЧ-4ТМ.05МК.05 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 64242-16	Fujitsu PRIMERGY RX2510 M2	Активная Реак тивная	1,0 2,1	3,2 5,5
2	ТП-1145п 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ	ТТН-40 Кл. т. 0,5 600/5 Рег. № 75345-19 Фазы: А; В; С	-	ПСЧ-4ТМ.05МК.05 Кл. т. 0,5S/1,0 Рег. № 50460-18			Активная Реак тивная	1,0 2,1	3,2 5,5
3	ТП-785п 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 Кл. т. 0,5 300/5 Рег. № 52667-13 Фазы: А; В; С	-	Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реак тивная	1,0 2,1	3,2 5,5

ВРУ 0,4 кВ ИП Пиджикян П.М.,

СШ 0,4 кВ,

Ввод 0,4 кВ

ПСЧ-4ТМ.06Т.20 Кл. т. 1,0/1,0 Рег. № 82640-21

Актив-

ная

Реактивная

таблицы 2

1	2	3	4	5
5	ТП № 2222 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 400/5 Рег. № 71031-18 Фазы: А; В; С	-	ПСЧ-4ТМ.06Т.05 Кл. т. 0,5S/1,0 Рег. № 82640-21
6	ТП № 2163 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 Кл. т. 0,5S 800/5 Рег. № 52667-13 Фазы: А; В; С	-	ПСЧ- 4ТМ.06Т.05 Кл. т. 0,5S/1,0 Рег. № 82640-21
7	ТП № 1099 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 Кл. т. 0,5S 800/5 Рег. № 52667-13 Фазы: А; В; С	-	ПСЧ- 4ТМ.06Т.05 Кл. т. 0,5S/1,0 Рег. № 82640-21
8	ТП-174 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 600/5 Рег. № 71031-18 Фазы: А; В; С	-	ПСЧ- 4ТМ.06Т.05 Кл. т. 0,5S/1,0 Рег. № 82640-21
9	ВЛ 6 кВ Потребитель, Оп. № 105, ВЛ 6 кВ к КТП № 9149, ПКУ-6 кВ	ТЛО-10 Кл. т. 0,5S 75/5 Рег. № 25433-11 Фазы: А; В; С	ЗНОЛП-ЭК-10 Кл. т. 0,5 6000/^3/100/^3 Рег. № 47583-11 Фазы: А; В; С	Меркурий 234 ARTM-00 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11

УСВ-3 Рег. № 64242-16

Fujitsu PRIMERGY RX2510 M2

8	9	10
Активная	1,0	3,2
Реак тивная	2,1	5,5
Актив ная	1,0	3,3
Реак тивная	2,1	5,6
Актив ная	1,0	3,3
Реак тивная	2,1	5,6
Актив ная	1,0	3,2
Реак тивная	2,1	5,5
Актив ная	1,3	3,4
Реак тивная	2,5	5,7

ВЛ 10 кВ Ч-3,

Между Оп. № 76Б и Оп. № 76В, ВЛ 10 кВ к ТП Ч-3-1277П,

ПКУ-10 кВ

ТОЛ-НТЗ-10

Кл. т. 0,5 50/5

Рег. № 69606-17

Фазы: А; В; С

ЗНОЛП-НТЗ-10

Кл. т. 0,5 10000/^3/100/^3 Рег. № 69604-17

Фазы: А; В; С

Меркурий 234

ARTM2-00 DPBR.G

Кл. т. 0,5S/1,0

Рег. № 75755-19

Активная

Реак

тивная

1,3

2,5

3,3

5,6

КТП-Э-1-130П 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ

ТШП-М-0,66

Кл. т. 0,5 1000/5

Рег. № 71205-18

Фазы: А; В; С

ПСЧ-

4ТМ.06Т.05 Кл. т. 0,5S/1,0 Рег. № 82640-21

УСВ-3 Рег. № 64242-16

Fujitsu

PRIMERGY

RX2510 M2

Активная

Реак

тивная

1,0

2,1

3,2

5,5

КТП-Э-1-130П 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ

Т-0,66

Кл. т. 0,5 1000/5

Рег. № 52667-13

Фазы: А; В; С

CE308

S31.543.OAG.SY

UVJLFZ GS01

SPDS

Кл. т. 0,5S/0,5

Рег. № 59520-14

Активная

Реак

тивная

1,0

1,9

3,2

4,6

ПС 110 кВ Чайка, КРУН-10 кВ, 1 СШ 10 кВ, ВЛ-10 кВ ф. Л-17

ТЛМ-10

Кл. т. 0,5 1000/5

Рег. № 2473-00

Фазы: А; В; С

НТМИ-10-66

Кл. т. 0,5

10000/100

Рег. № 831-69

Фазы: АВС

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12

Активная

Реак

тивная

1,3

2,5

3,3

5,6

ПС 110 кВ Чайка, ЗРУ-10 кВ, 4 СШ 10 кВ, КЛ-10 кВ ф. Л-32

ТЛО-10

Кл. т. 0,2S 600/5

Рег. № 25433-03 Фазы: А; В; С

ЗНОЛ.06-10

Кл. т. 0,5 10000/V3/100/V3 Рег. № 3344-04 Фазы: А; В; С

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12

Активная

Реак

тивная

1,0

1,8

2,3

4,1

ПС 110 кВ Колыш-лей, ЗРУ-10 кВ,

СШ 10 кВ, Яч. № 7, ВЛ 10 кВ № 7 Птицефабрика (основное питание)

ТВЛМ-10

Кл. т. 0,5

75/5

Рег. № 1856-63 Фазы: А; С

НАМИТ-10 Кл. т. 0,5 10000/100 Рег. № 16687-02 Фазы: АВС

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08

Активная

Реактивная

1,1

2,3

3,0

4,7

ВЛ 10 кВ № 6 Сту-деновская, ВЛ 10 кВ ТП 426п, оп. П/1, Реклоузер 10 кВ

ТОЛ-НТЗ-10

Кл. т. 0,5

50/5

Рег. № 69606-17 Фазы: А; В; С

ЗНОЛП-НТЗ-10 Кл. т. 0,5 10000/V3/100/V3 Рег. № 69604-17 Фазы: А; В; С

ПСЧ-

4ТМ.05МК.12 Кл. т. 0,5S/1,0

Рег. № 64450-16

Активная

Реак

тивная

1,3

2,5

3,3

5,6

ВЛ 10 кВ № 26 Пограничная (резервное питание), ВЛ

10 кВ ТП 1, Оп. б/н, Реклоузер 10 кВ

ТОЛ-НТЗ-10

Кл. т. 0,5S 100/5

Рег. № 69606-17 Фазы: А; В; С

ЗНОЛП-НТЗ-10 Кл. т. 0,5 10000/V3/100/V3 Рег. № 69604-17 Фазы: А; В; С

Меркурий 234

ARTM2-00 DPB.G

Кл. т. 0,2S/0,5

Рег. № 48266-11

УСВ-3

Рег. № 64242-16

Fujitsu

PRIMERGY

RX2510 M2

Активная

Реак

тивная

1,1

2,3

3,0

4,7

ТП КЗ-1-229 10 кВ, РУ-10 кВ, Ввод 10 кВ Т-1

ТОЛ-СВЭЛ-10

Кл. т. 0,5

50/5

Рег. № 42663-09 Фазы: А; В; С

ЗНОЛП-ЭК-10

Кл. т. 0,5 10000/V3/100/V3 Рег. № 47583-11 Фазы: А; В; С

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12

Активная

Реактивная

1,3

2,5

3,3

5,6

ТП 4813 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ,

Ввод 0,4 кВ

ТТН-100

Кл. т. 0,5 1000/5

Рег. № 58465-14

Фазы: А; В; С

ПСЧ-4ТМ.05.16

Кл. т. 0,5S/1,0 Рег. № 27779-04

Активная

Реак

тивная

1,0

2,1

ТП 4813А 10 кВ,

РУ-0,4 кВ, СШ 0,4

кВ, Ввод 0,4 кВ

ТТН-60

Кл. т. 0,5 600/5

Рег. № 58465-14

Фазы: А; В; С

ПСЧ-4ТМ.05.16

Кл. т. 0,5S/1,0

Рег. № 27779-04

Активная

Реактивная

1,0

2,1

ТП 5034 10 кВ, РУ-0,4 кВ, СШ 0,4

кВ, Ввод 0,4 кВ

ТТН-100

Кл. т. 0,5 1000/5

Рег. № 58465-14 Фазы: А; В; С

ПСЧ-

4ТМ.05М.16

Кл. т. 0,5S/1,0

Рег. № 36355-07

Активная

Реак

тивная

1,0

2,1

3,2

5,5

ВРУ-0,4 кВ Федерация мотоциклетного спорта Пензенской области, СШ 0,4 кВ, Ввод 0,4 кВ

Меркурий 236

ART-02 PQRS

Кл. т. 1,0/2,0 Рег. № 47560-11

Активная

Реактивная

1,0

2,0

3,2

6,1

КРУН-10 кВ, ВЛ 10 кВ О-4

ТОЛ-НТЗ-10

Кл. т. 0,5 300/5

Рег. № 69606-17

Фазы: А; B; С

ЗхЗНОЛ-СЭЩ-

10 Кл. т. 0,5 10000/100

Рег. № 71707-18

Фазы: АВС

Меркурий 234

ARTM-00 PB.G Кл. т. 0,5S/1,0

Рег. № 48266-11

Активная

Реак

тивная

1,3

2,5

3,3

5,6

ТП-855 (РП-25) 10 кВ, РУ-10 кВ, 1 СШ

10 кВ, Яч. № 3, КЛ1 10 кВ Многофункционального торгово-офисного

центра

ТОЛ-НТЗ-10

Кл. т. 0,5 100/5

Рег. № 51679-12

Фазы: А; С

ЗНОЛП-10

Кл. т. 0,5 10000/V3/100/V3 Рег. № 46738-11 Фазы: А; В; С

Меркурий 234

ARTM-00 PB.R

Кл. т. 0,5S/1,0 Рег. № 48266-11

УСВ-3

Рег. №

64242-16

Fujitsu

PRIMERGY

RX2510 M2

Активная

Реактивная

1,3

2,5

3,3

5,6

ТП-855 (РП-25) 10 кВ, РУ-10 кВ, 4 СШ

10 кВ, Яч. № 29, КЛ2 10 кВ Многофункционального торгово-офисного центра

ТОЛ-НТЗ-10

Кл. т. 0,5 100/5

Рег. № 51679-12

Фазы: А; С

ЗНОЛП-10

Кл. т. 0,5 10000/V3/100/V3 Рег. № 46738-11 Фазы: А; В; С

Меркурий 234

ARTM-00 PB.R

Кл. т. 0,5S/1,0 Рег. № 48266-11

Активная

Реак

тивная

1,3

2,5

3,3

5,6

ПС 110 кВ Индустриальная, РУ-10 кВ, 1СШ 10 кВ, Яч. № 106, КЛ 10 кВ Яч. № 106

ТЛО-10

Кл. т. 0,5S

600/5

Рег. № 25433-08

Фазы: А; С

ЗНОЛП-ЭК-10

Кл. т. 0,5 10000/V3/100/V3 Рег. № 47583-11 Фазы: А; В; С

СЭТ-

4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

ПС 110 кВ Индустриальная, РУ-10 кВ, 2Cm 10 кВ, Яч. № 207, КЛ 10 кВ Яч. № 207

ТЛО-10

Кл. т. 0,5S

600/5

Рег. № 25433-08

Фазы: А; С

ЗНОЛП-ЭК-10

Кл. т. 0,5 10000/V3/100/V3 Рег. № 47583-11 Фазы: А; В; С

СЭТ-

4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

7	8	9	10
	Активная	1,3	3,4
	Реак тивная	2,5	5,7
	Активная	1,3	3,4
	Реак тивная	2,5	5,7

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3 Погрешность в рабочих условиях указана для ИК №№ 6, 7, 9, 14, 17, 26, 27 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos ф = 0,8инд.
4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество ИК	27
Нормальные условия:
параметры сети:	от 95 до 105
напряжение, % от ином
сила тока, % от 1ном
для ИК №№ 6, 7, 9, 14, 17, 26, 27	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК №№ 6, 7, 9, 14, 17, 26, 27	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков,	от +5 до +35
°С	от +15 до +25
температура окружающей среды в месте расположения сервера, °С
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков типа Меркурий 234 (регистрационный номер в
Федеральном информационном фонде 75755-19):
среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для счетчиков типов ПСЧ-4ТМ.05МК, СЭТ-4ТМ.03М
(регистрационный номер в Федеральном информационном фонде
36697-12):
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2

1	2
для счетчиков типов Меркурий 234 (регистрационный номер в Федеральном информационном фонде 48266-11), Меркурий 236 (регистрационный номер в Федеральном информационном фонде 47560-11), СЕ308, ПСЧ-4ТМ.06Т, СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-17): среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для счетчиков типов ПСЧ-4ТМ.05М, СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-08): среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
для счетчика типа ПСЧ-4ТМ.05: среднее время наработки на отказ, ч, не менее	90000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков типов ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.06Т, СЭТ-4ТМ.03, СЭТ-4ТМ.03М: тридцатиминутный профиль нагрузки, сут, не менее	113
при отключении питания, лет, не менее	40
для счетчиков типов Меркурий 234, Меркурий 236: тридцатиминутный профиль нагрузки, сут, не менее	170
при отключении питания, лет, не менее	5
для счетчиков типа СЕ308: тридцатиминутный профиль нагрузки, сут, не менее	90
при отключении питания, лет, не менее	30
для счетчиков типа ПСЧ-4ТМ.05: тридцатиминутный профиль нагрузки, сут, не менее	56
при отключении питания, лет, не менее	40
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

- журнал сервера: параметрирования;

пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

V_14 Поверка по производителям в динамике по годам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК")

V_35 Организации-поверители по федеральным округам

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

V_14 Поверка по производителям в динамике по годам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК")

V_35 Организации-поверители по федеральным округам

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
