Аппаратура является проектно-компонуемым изделием и может содержать в своем составе следующие автономные блоки:

• - автономный блок СКЗ виброскорости «ИП-120» (трехканальный);

• - автономный блок относительного виброперемещения «ИП-119» (четырехканальный);

• - автономный блок относительного виброперемещения «ИП-106» (одноканальный);

• - автономный блок частоты вращения «ИП-115» (одноканальный);

• - автономный блок осевого сдвига «ИП-107» (одноканальный);

• - автономный блок относительного расширения «ИП-108» (одноканальный);

• - автономный блок абсолютного расширения «ИП-116» (одноканальный);

• - автономный блок перемещения «ИП-117» (четырехканальный, объединяет функции ИП-107, ИП-108, ИП-116).

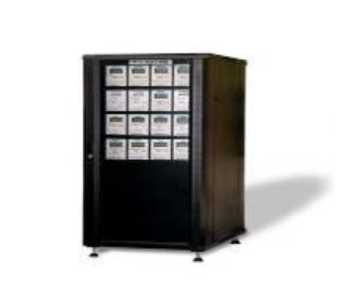

Общий вид аппаратуры «АКТИВ» представлен на рисунке 1.

Рисунок 1 - Общий вид аппаратуры АКТИВ

В состав автономного блока входит датчик, преобразователь, блок контроля, выносной индикатор*. Блоки контроля могут устанавливаться в телекоммуникационные шкафы, либо монтироваться на измерительных щитах предприятия-заказчика.

Датчики устанавливаются непосредственно на объекте контроля, преобразователи - в непосредственной близости от объекта контроля на фундаменте или раме турбоагрегата и соединяются посредством кабельных связей с блоками контроля.

* Выносной индикатор ИП-115 применяется только для канала измерения и контроля канала частоты вращения. Составные части автономных блоков аппаратуры приведены в таблице 1.

Таблица 1 -

составных частей автономных блоков

Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал с последующей обработкой.

Пьезоэлектрические и вихретоковые датчики преобразуют механические параметры вращающегося агрегата в электрические сигналы, которые нормирующими преобразователями приводятся к уровню от 0 до 10 В. Далее эти сигналы поступают на входы блоков контроля, выполненных на базе микроконтроллеров семейства PIC, в которых осуществляется аналогоцифровое преобразование и дальнейшая обработка измерительной информации.

Результаты измерения выводятся на цифровое табло блока контроля, а также выносных блоков индикации, сравниваются с заданными пороговыми значениями, и при их превышении формируются сигналы для внешней системы сигнализации и защиты.

Кроме того, блоки контроля формируют унифицированные токовые сигналы, пропорциональные измеряемому параметру.

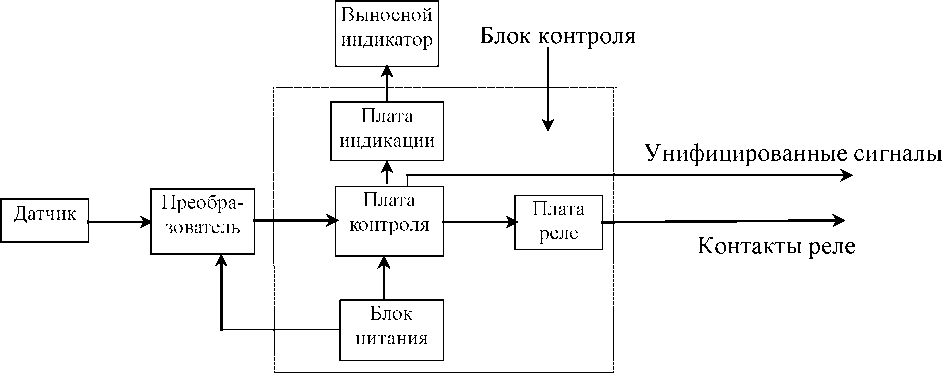

Структурная схема автономного блока аппаратуры АКТИВ представлена на рисунке 2.

Рисунок 2 - Структурная схема автономного блока аппаратуры АКТИВ

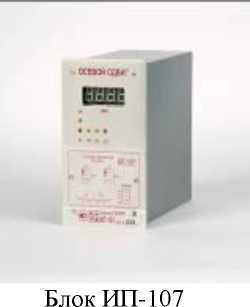

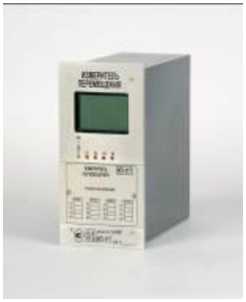

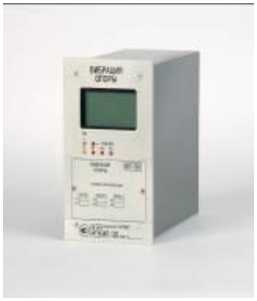

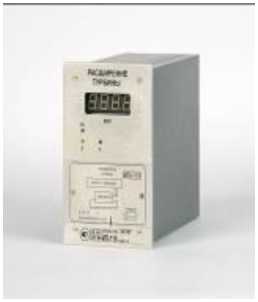

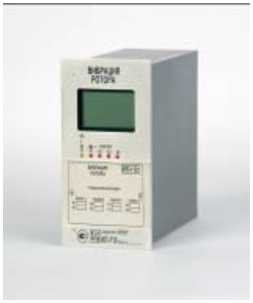

Общий вид блоков контроля представлен на рисунке 3.

Блок ИП-106

Блок ИП- 108

Блок ИП- 115

Блок ИП-116

Блок ИП-117

Блок ИП- 119

Блок ИП- 120

Блок ИП-117ОС

Блок ИП-117ОРР

Рисунок 3 - Общий вид блоков контроля

Блок ИП-117АР

Общий вид преобразователей представлен на рисунке 4.

Преобразователь

ИП-107

Преобразователь

ИП-106

Преобразователь

ИП-120

Преобразователь

ИП-108

Преобразователь

ИП-116

Рисунок 4 - Общий вид преобразователей.

Преобразователь

ИП-115

Преобразователь

ИП-109

Преобразователь

ИП-108а

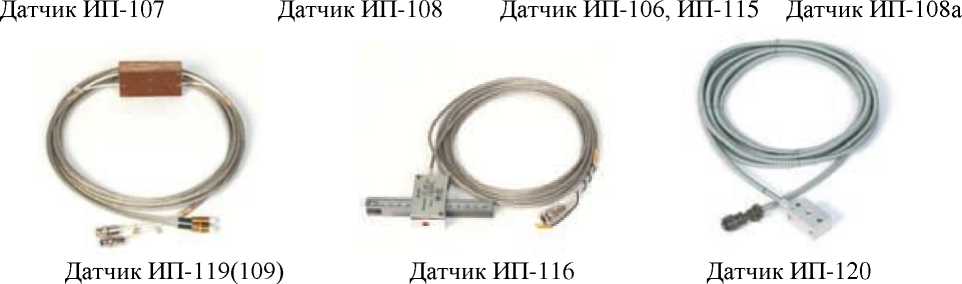

Общий вид датчиков представлен на рисунке 5.

Рисунок 5 - Общий вид датчиков

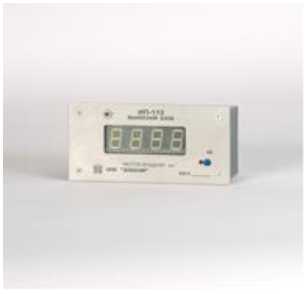

Общий вид выносного индикатора ИП-115 представлен на рисунке 6.

Рисунок 6 - Общий вид выносного индикатора ИП-115

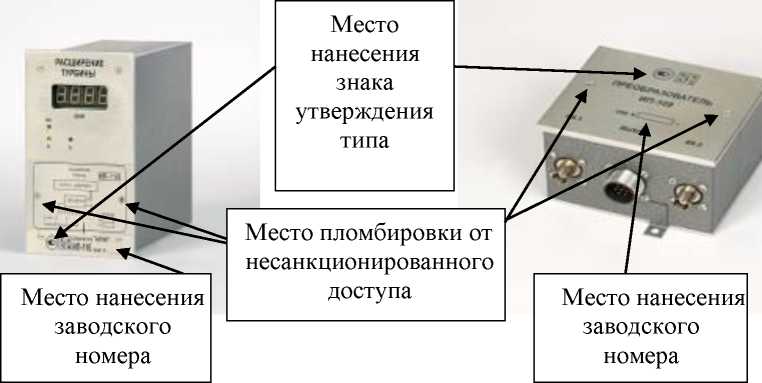

Схема пломбировки от несанкционированного доступа представлена на рисунке 7.

а) Блоков контроля

б)Преобразователей

Рисунок 7 - Пломбирование составных частей аппаратуры

Заводской номер наносится на лицевые панели блоков контроля и верхние крышки преобразователей фотохимическим способом, в виде цифрового обозначения, состоящего из арабских цифр, что обеспечивает идентификацию средства измерений.
