Номер по Госреестру СИ: 92743-24
92743-24 Системы контроля параметров бурения
(infoDRILL)
Назначение средства измерений:
Системы контроля параметров бурения infoDRILL (далее - системы) предназначены для измерений и генерации аналоговых сигналов силы постоянного тока.

Внешний вид.
Системы контроля параметров бурения

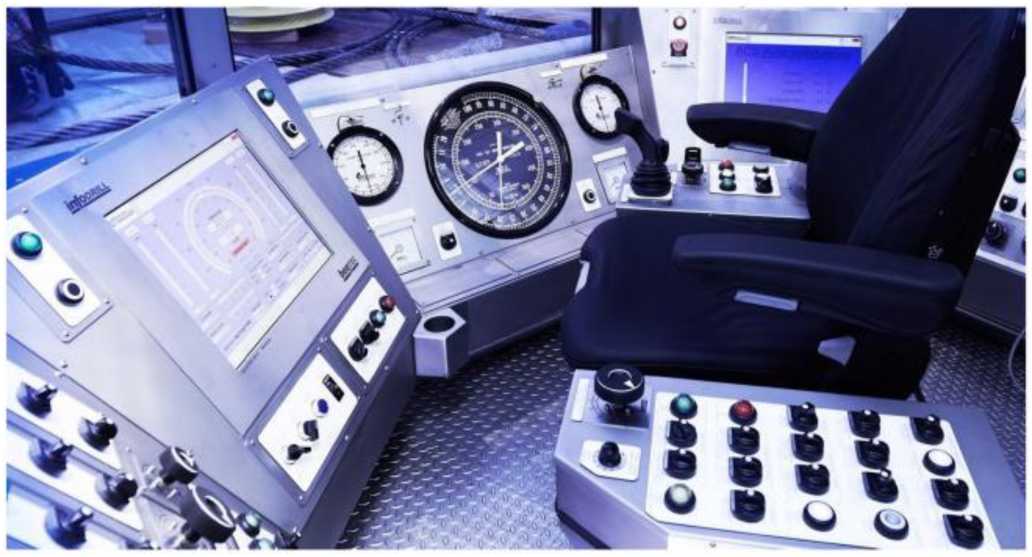

Рисунок № 1

Внешний вид.
Системы контроля параметров бурения

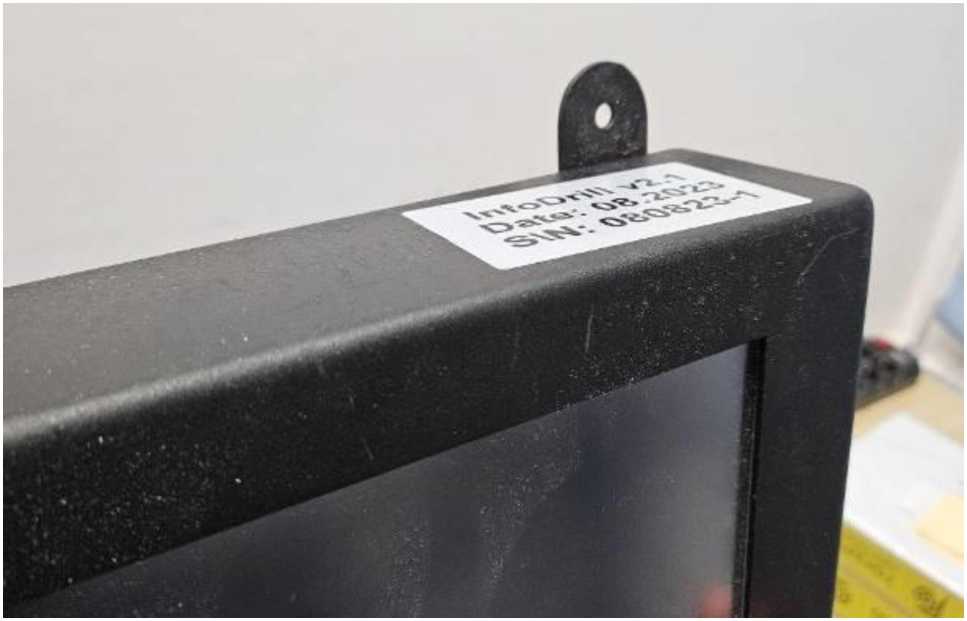

Рисунок № 2
Программное обеспечение
Для
и
Метрологически значимая часть программного обеспечения (далее - ПО) системы встроенно энергонезависимую память измерительных устройств распределенного ввода-вывода SIMATIC ET200SP. несанкционированного доступа многоступенчатый доступ к текущим данным и параметрам настройки системы (механические замки, электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных).
защиты метрологических характеристик от изменений (корректировок), предусмотрен
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
DrillingRecorder.ocx |
InfoDriU_Tools .ocx |
ScaleBox.ocx |
|
Цифровой идентификатор ПО |
4f33edc9941ff1ba4a40f 815edbe1d99 |
5b5ab89d77bd1932b03d e21964f6d971 |
a93b3aecdcf67cb5b4f51 1a8d083df57 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 | ||
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом трафаретной печати и на титульный лист паспорта методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены разделе «Использование системы по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-6 до 100 А»;
ТУ 26.51.5-001-76110725-2023 «Системы контроля параметров бурения infoDRILL. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Бентек Дриллинг энд Ойлфилд Системс» (ООО «Бентек»)
ИНН 3906134785
Юридический адрес: 625019, Тюменская обл., г. Тюмень, тракт Старый Тобольский
2 км, д. 8А
Изготовитель
Общество с ограниченной ответственностью «Бентек Дриллинг энд Ойлфилд Системс» (ООО «Бентек»)ИНН 3906134785
Адрес: 625019, Тюменская обл., г. Тюмень, тракт Старый Тобольский 2 км, д. 8А
Телефон: (3452) 68-39-00
Факс: (3452) 68-39-26
Web-сайт: www.bentec.com
E-mail: tyumen@ooobentec.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
Web-сайт: https://тцсм.рф
E-mail: info@csm72.ru
Принцип действия основан на измерении аналоговых сигналов поступающих от первичных измерительных преобразователей в виде напряжения или силы постоянного тока и преобразовании их в значения уровня, расхода, давления, плотности и температуры бурового раствора натяжения троса трубного ключа и нагрузки на крюк.
Системы состоят из следующих модульных компонентов:
-
- Промышленная компьютерная серверная платформа для визуализации и создания резервных копий данных.
-
- Информационно-измерительная система на базе устройств распределенного ввода-вывода SIMATIC ET200SP, имеющих в состав модули ввода/вывода аналоговые 6ES7134-6GD01-0BA1.
-
- Датчики оборудования и проводка для обеспечения обмена данными.
-
- Взрывозащищенные мониторы и сенсорная панель для управления системой.
-
- Станция интерфейса пользователя с возможностью подключения к принтеру.
В зависимости от поставленных задач, типовая конфигурация системы может быть изменена или дополнена другим оборудованием.
Пломбирование системы не предусмотренно. Заводской номер, в виде цифрового обозначения, указан на информационной табличке установленной на мониторе системы, типографским методом. Знак поверки на системы не наносится.
Рисунок 1 - Общий вид системы
Рисунок 2 - Место нанесения заводского номера
infoDRILL v2.1 Date; 08.2023 S/N: 080823-iРисунок 3 - Информационная табличка
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерения силы постоянного электрического тока, % (приведенной к диапазону измерений) |
± 0,3 |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % (приведенной к диапазону измерений) |
± 0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, °С |
от +5 до +40 |
|
Параметры электрического питания контроллера:
|
от 19,2 до 28,8 230 50 |
