Номер по Госреестру СИ: 92750-24
92750-24 Полуприцепы-цистерны
(THOMPSON CARMICHAEL PT44/3)
Назначение средства измерений:
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3

Внешний вид.
Полуприцепы-цистерны
Рисунок № 4

Внешний вид.
Полуприцепы-цистерны
Рисунок № 5
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3», раздел 8.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательTHOMPSON CARMICHAEL, Великобритания
Юридический адрес: England, West Midlands Bilston, WV14 8NP
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
ППЦ изготовлены в следующих модификациях: PT44/3-40,9 и PT44/3-41.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным В каждой секции смонтированы донные клапаны для слива
указателем уровня налива. нефтепродуктов самотеком.
Технологическое нефтепродуктов и включает горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ THOMPSON CARMICHAEL PT44/3 мод. PT44/3-40,9 № Т 9965 2171 и мод. PT44/3-41 зав. № 1998 представлены на рисунках 1-4.
оборудование предназначено для операций налива-слива в себя: заливную горловину с указателем уровня налива, крышку
зав.

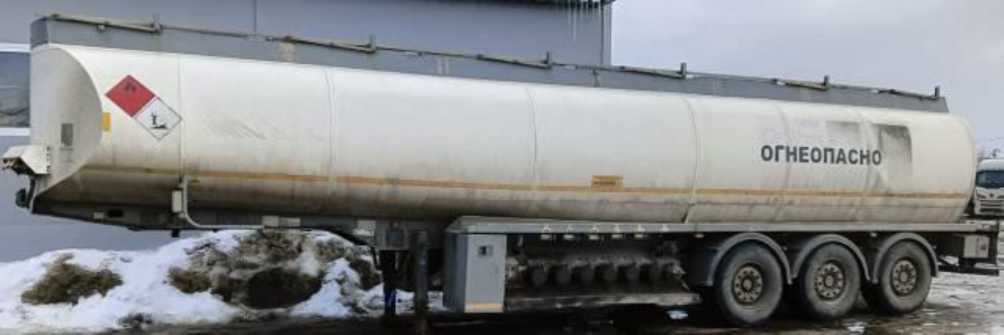

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171

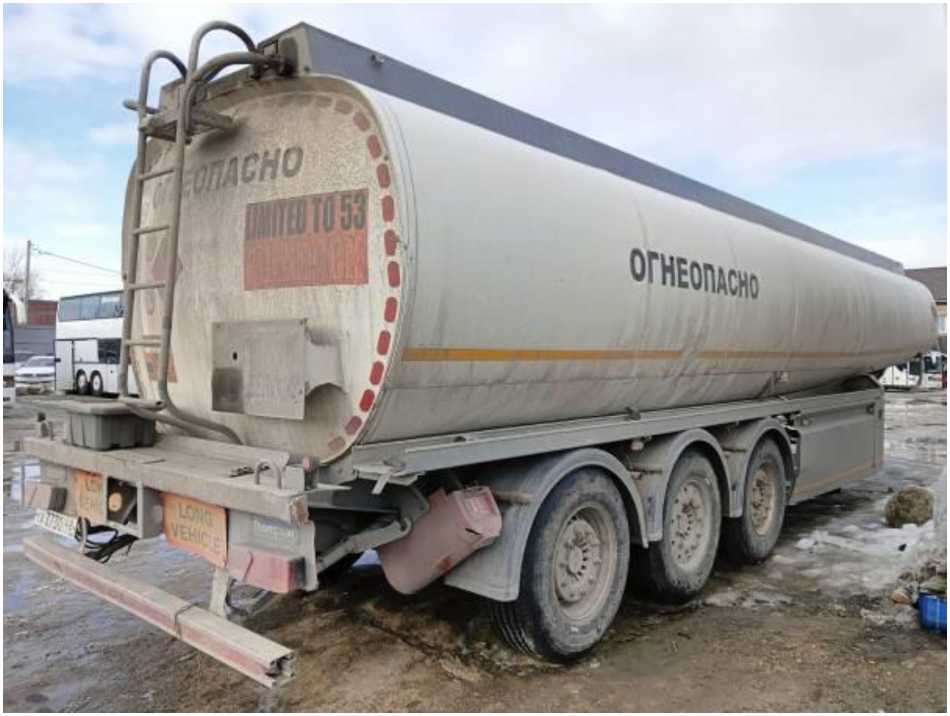

Рисунок 2 - Общий вид полуприцепа-цистерны ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-41 зав. № 1998
г " г-
nrtichael
BRIDGE RD TON WV14 8NP ST MIDLANDS England OISO2 353141 0lSff2405509
LI [MODEL No SERIAL No fL
MANUF. DATE MAX GROSS WT KG MAX GROSS WT IN GT. BRITAIN KG MAX IMPOSED LOAD NUMBER OF AXLES * MAX AXLE LOAD KG MAX AXLE LOAD IN GT. BRITAIN KG
■ * i
В..*"****
Кзгим Е
Рисунок 3 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171

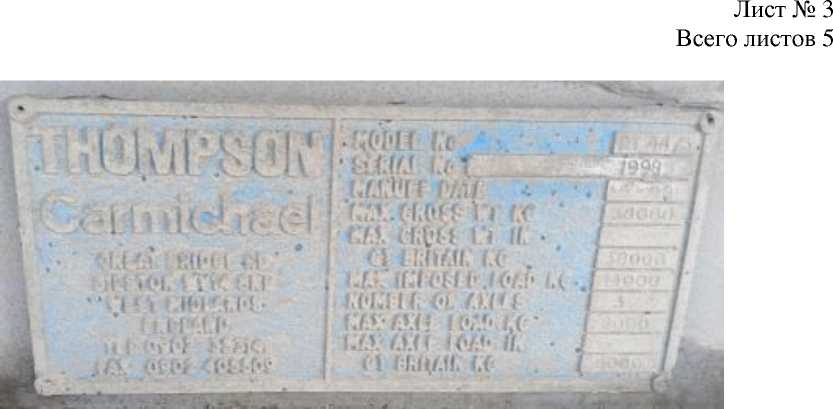

Рисунок 4 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-41 зав. № 1998
Схема пломбировки для защиты от несанкционированного изменения положения
уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5:

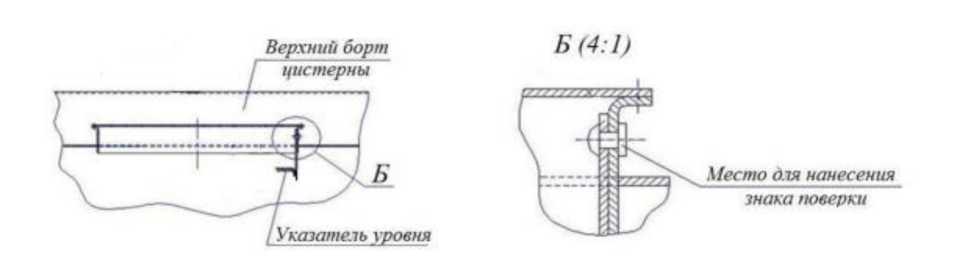

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 2 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
THOMPSON CARMICHAEL PT44/3 |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Таблица 1 -
и технические
|
Наименование характеристики |
Значение | |
|
Модификация |
PT44/3-40,9 |
PT44/3-41 |
|
Номинальная вместимость, дм3 |
40900 |
41000 |
|
Вместимость 1 секции, дм3 |
7400 |
7500 |
|
Вместимость 2 секции, дм3 |
7740 |
7500 |
|
Вместимость 3 секции, дм3 |
7000 |
7500 |
|
Вместимость 4 секции, дм3 |
5900 |
6000 |
|
Вместимость 5 секции, дм3 |
5900 |
5000 |
|
Вместимость 6 секции, дм3 |
7000 |
7500 |
|
Количество секций, шт. |
6 | |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 | |
|
Наименование характеристики |
Значение |
|
Модификация |
PT44/3-40,9 PT44/3-41 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
8000 |
|
Габаритные размеры, мм, не более
|
14600 2500 3400 |
|
Температура окружающей среды при эксплуатации,°С |
от - 40 до + 45 |
