Назначение средства измерений:
Модули измерительные контроллеров программируемых SC9000 (далее - модули) предназначены для измерений и формирования аналоговых сигналов постоянного электрического тока.
Внешний вид.
Модули измерительные контроллеров программируемых
Рисунок № 1
Внешний вид.
Модули измерительные контроллеров программируемых
Рисунок № 2
Общие сведения
Дата публикации - 31.07.2024
Срок свидетельства - 30.07.2029
Номер записи - 194604
ID в реестре СИ - 1417892
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Beijing Consen Automation Technology Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1754 от 2024.07.30 ПРИКАЗ_Об утверждении типов средств измерений (23)
Наличие аналогов СИ: Модули измерительные контроллеров программируемых (SC9000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beijing Consen Automation Technology Co. Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92766-24 30.07.2029 |
Модули измерительные контроллеров программируемых, SC9000 Фирма "Beijing Consen Automation Technology Co. Ltd." (КИТАЙ ) |
ОТ МП |
3 года |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Модули измерительные контроллеров программируемых (SC9000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули измерительные контроллеров программируемых (SC9000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) модулей состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее программное обеспечение Architect, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами SC9000. Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-
- конфигурирование систем промышленной связи на основе стандарта Ethernet; программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);
-
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
Внешнее ПО
-
- установку парольной защиты от несанкционированного доступа. защищено посредством механизма авторизации пользователя.
программным
Программное обеспечение Architect не даёт доступ к внутренним микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
изменений в
Уровень защиты ПО от преднамеренных и непреднамеренных соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Architect Program |
|
Номер версии |
Не ниже 1.4.5.22447 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Компоненты системы» документа «Контроллеры программируемые и модули измерительные SC9000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Стандарт предприятия. Модули измерительные контроллеров программируемых SC9000.
ПравообладательФирма «Beijing Consen Automation Technology Co. Ltd.», Китай
Адрес: No. 7, Anxiang Street, Tianzhu Konggang Economic Development Park B Zone B, Shunyi District, Beijing, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия модулей основан на аналого-цифровом и цифро-аналоговом преобразовании входных электрических сигналов.
Модули измерительные входят в состав контроллеров SC9000, которые относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из вставляемых в монтажную корзину согласно требуемой конфигурации блоков и модулей из числа следующих:
-
- главного процессорного модуля;
-
- модулей связи;
-
- модулей ввода-вывода цифровых сигналов.
-
- измерительных модулей, предназначенных для ввода/вывода аналоговых сигналов, выпускающихся в двух модификациях: 32-канальный измерительный модуль ввода аналоговых сигналов AI9010 и 16-канальный измерительный модуль вывода аналоговых сигналов AO9010;
-
- блоков питания.
Контроллеры SC9000 осуществляют также прием, обработку и формирование цифровых дискретных сигналов, регулирование технологического процесса, выдачи сигнализации.
Корпус модулей выполнен из металла и пластмассы. Модуль покрывает защитный слой так, чтобы устройства не подвергались воздействию при манипуляциях с модулем. Измерительные модули устанавливаются в монтажные корзины. Каждый экземпляр контроллеров программируемых SC9000 может включать до 15 корзин - одна главная и до 14 корзин расширения. Подключение контроллеров программируемых SC9000 к персональному компьютеру осуществляется посредством интерфейса Ethernet.
Электрическое подключение сигналов к измерительным модулям осуществляется через терминальные панели, на которых расположены винтовые клеммы для внешних подключений. Терминальная панель подключается к монтажной корзине с помощью специального многожильного кабеля с разъёмами.
Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий модуль, наносится типографским способом на информационную наклейку, располагающуюся на каждом модуле, и в паспорте. Место нанесения заводского номера указано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модулей измерительных контроллеров программируемых SC9000 представлены на рисунках 1 и 2.
Модуль измерительный
AI9010
Л
Модуль измерительный
AO9010
г|О1
^Светодиодный индинагор состояния
) Светодиодный индикатор сея» по шине IP_eUS
} Светодиодный индикатор питания ыодула FTA
Г
б?:

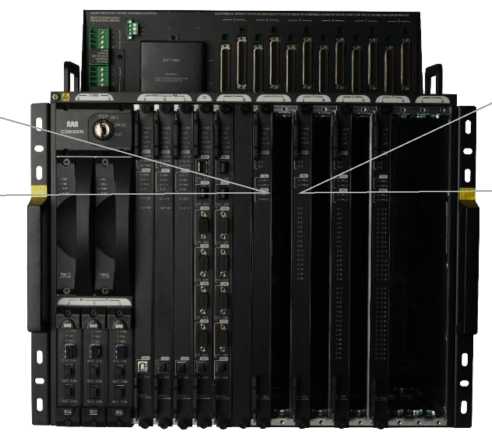

Рисунок 1 - Общий вид модулей измерительных в составе контроллеров программируемых SC9000
Место
информационной
наклейки
расположения \
Т/ГИгЬпПА/ТЯТТТ/ГПИИПТЛ

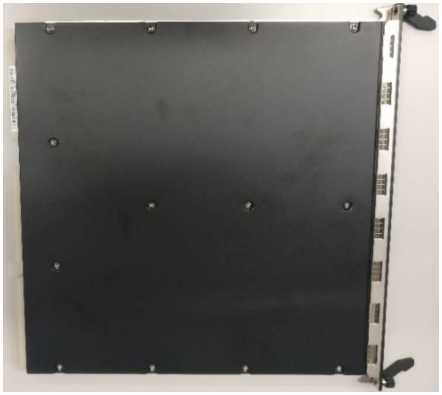

Рисунок 2 - Общий вид модулей с указанием места нанесения заводского номера Пломбирование модулей измерительных не предусмотрено.
модулей приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики модулей
|
Наименование характеристики |
